Thiết kế mô hình xốp lắp ghép để dễ vận chuyển và tái dựng
Một mô hình xốp lắp ghép được chuẩn bị tốt phải giải quyết hai việc cùng lúc: khi dựng lên, các phần tạo thành một hình thống nhất; khi tháo ra, từng phần có thể nhận diện và đưa trở lại đúng vị trí ở lần sau. Nếu chỉ cắt sản phẩm thành vài khối để đưa lên xe, bạn mới xử lý được một chặng của hành trình.
Vì vậy, cách chia khối, vị trí nối và hướng dẫn dựng lại cần được tính ngay từ bản thiết kế. Người quản lý nên bắt đầu bằng những lần sử dụng dự kiến, kiểm tra đường vận chuyển, rồi cùng xưởng thống nhất cách đánh mã, ghép thử và đóng gói. Bài viết đi theo các bước đó. Phần liên kết, khung đỡ và trình tự thi công phải do đơn vị chuyên môn thiết kế, kiểm tra và hướng dẫn cho đúng bộ mô hình.
1. Xác định vì sao sản phẩm cần tháo rời
Có bộ mô hình chỉ cần chia phần một lần để vận chuyển rồi lắp cố định. Có bộ phải đi nhiều địa điểm, mỗi nơi có diện tích khác nhau. Cũng có sản phẩm cần thay một bộ phận sau từng chiến dịch. Ba mục tiêu này dẫn đến những yêu cầu khác nhau về đường chia, đóng gói và việc giữ ổn định hình thức sau mỗi lần sử dụng.
Hãy viết một kịch bản ngắn cho vòng đời dự kiến. Ai tháo, ai vận chuyển, ai dựng lại, có phải cùng một đội không, và bộ mô hình sẽ được lưu ở đâu? Những câu hỏi này giúp xác định mức độ rõ ràng của hướng dẫn cần bàn giao, thay vì trông chờ người lắp luôn nhớ cách xưởng đã làm.
Thống nhất từng cách bố trí sẽ sử dụng
Nếu muốn dùng một bộ ở nhiều diện tích, hãy thể hiện riêng từng cách bố trí. Chẳng hạn, một phương án gồm nhân vật và hai cụm trang trí hai bên; phương án khác dùng nhân vật với một cụm phía sau. Mỗi cách kết hợp các bộ phận như vậy có thể được gọi là một cấu hình. Các phương án đều cần được duyệt về hình ảnh và kỹ thuật, vì đổi vị trí hay bớt một phần có thể ảnh hưởng đến điểm nối và cách giữ toàn bộ mô hình ổn định.
2. Chọn đường chia phù hợp với hình dáng
Khi biết bộ mô hình cần tháo bao nhiêu lần và sẽ dùng theo những cách nào, bạn có thể cùng xưởng xem vị trí chia khối. Đường chia ảnh hưởng trực tiếp đến cảm giác liền mạch. Với nhân vật, nên ưu tiên giữ nguyên các vùng nhận diện quan trọng như khuôn mặt hoặc biểu tượng trên ngực khi điều kiện cho phép. Với họa tiết lặp lại, có thể xem xét đặt đường chia giữa hai cụm họa tiết, rồi kiểm tra khả năng gia công và lắp thực tế.
Một đường chia kín đáo trên bản vẽ có thể nằm ở chỗ khó tiếp cận khi lắp. Người thiết kế và người phụ trách sản xuất cần cùng xem cả hai mặt này. Nếu phải chọn giữa vài vị trí nối, bản minh họa nên cho thấy từng đường ghép khi nhìn từ phía khách, đồng thời giải thích phần nào đội lắp cần tiếp cận. Quyết định được đưa ra trước bước hoàn thiện sẽ tránh phải sửa lại bề mặt đã làm xong.
Phân biệt đường ghép nhìn thấy và phần liên kết
Đường ghép trên bề mặt là vấn đề thẩm mỹ, còn cách giữ các phần đúng vị trí là vấn đề kỹ thuật. Hai việc liên quan nhưng không thay thế nhau. Một khe đã được che kín không chứng minh liên kết bên trong phù hợp, và một liên kết được thiết kế đúng vẫn cần xử lý hình thức theo yêu cầu đã duyệt.
3. Thiết kế từng phần cùng kích thước kiện
Phương án chia mới chỉ hợp lý trên hình vẽ cho đến khi được đối chiếu với đường vận chuyển. Cần tính cả lớp bao bọc bảo vệ để biết kích thước kiện thực tế. Hãy xem đường đi từ xưởng lên xe và từ điểm nhận vào vị trí lắp, đặc biệt ở góc rẽ hoặc thang hàng. Ví dụ, một phần dài có thể lọt qua cửa nhưng thiếu chỗ xoay trong hành lang; khi đó chỉ đo chiều rộng cửa là chưa đủ.
Khi điều kiện địa điểm chưa chắc chắn, ghi đó là dữ liệu cần xác minh. Không lấy kích thước của lần tổ chức trước làm căn cứ duy nhất cho một nơi mới. Nếu phải khảo sát lại, ưu tiên những điểm quyết định phương án chia để tránh thay đổi lớn sau khi bề mặt và phụ kiện đã hoàn thiện.
Đừng chia quá nhiều chỉ để dễ mang
Số phần tăng lên đồng nghĩa có thêm mã, vùng tiếp giáp và thao tác cần kiểm soát. Đơn vị thực hiện nên cân nhắc giữa kích thước kiện và độ phức tạp của cả bộ. Mục tiêu là một phương án khả thi trong điều kiện đã biết, chứ không phải số mảnh ít nhất hoặc nhiều nhất.
Khi trao đổi với đơn vị sản xuất mô hình mút xốp, hãy nêu rõ nhu cầu tháo và dựng lại, vì một sản phẩm chia phần để giao một lần có thể khác bộ cần di chuyển nhiều đợt.
4. Làm rõ vị trí nối và cách xử lý bề mặt
Sau khi đường chia đã phù hợp với việc vận chuyển, hãy làm rõ từng cặp phần sẽ ghép với nhau. Sơ đồ cần cho biết mã hai phía, hướng trước sau và cách bố trí mà sơ đồ áp dụng. Người đặt hàng dùng tài liệu này để nhận diện đúng bộ phận; chi tiết liên kết do đơn vị chuyên môn thiết kế. Khi đổi cách bố trí, cần kiểm tra lại tài liệu áp dụng để đội dựng không dùng nhầm hướng dẫn.
Ở cùng vị trí nối, cũng cần hỏi bề mặt sẽ trông ra sao sau mỗi lần dựng. Đường màu, hoa văn và mép của hai phần có tiếp tục khớp nhau không? Vùng nào cần xử lý lại theo hướng dẫn sau khi tháo? Những câu hỏi này nên được trả lời trong lần ghép thử. Đồng thời, lớp trang trí phải được thiết kế để đội lắp tiếp cận được các vị trí cần thiết theo phương án chuyên môn, tránh đến lúc tháo mới phát hiện chúng đã bị che kín.
Ghi phần nào không được tự điều chỉnh
Trong hướng dẫn, đánh dấu các vị trí chỉ đơn vị chuyên môn được phép xử lý. Nếu một phần không khớp, đội sử dụng cần biết đầu mối liên hệ và cách ghi nhận tình trạng. Không ép các mảnh về đúng hình bằng biện pháp ngẫu hứng khi chưa hiểu nguyên nhân lệch.
5. Dùng một hệ mã dễ đọc và nhất quán
Một bộ gồm nhiều phần nên có sơ đồ tổng thể với mã ngắn, dễ phân biệt. Tránh dùng ký tự gần giống nhau ở những nơi thiếu ánh sáng hoặc khi nhãn có thể bị trầy. Nếu có cặp trái phải, quy ước hướng theo người đứng nhìn mặt chính và ghi rõ quy ước trên sơ đồ.
Mã chi tiết cần xuất hiện trên danh sách, kiện chứa và vị trí đánh dấu phù hợp ở sản phẩm. Không nên dựa hoàn toàn vào màu sắc, vì màu bao gói hoặc điều kiện nhìn có thể khiến người đọc nhầm. Hình thu nhỏ hoặc tên ngắn của bộ phận giúp đội mới tiếp cận nhanh hơn khi chưa quen toàn bộ sản phẩm.
Tách mã bộ phận khỏi số thứ tự thao tác
Mã bộ phận nên giữ ổn định qua các lần sử dụng, còn thứ tự lắp được ghi riêng theo hướng dẫn đã duyệt. Ví dụ, ký hiệu “Tay-A” dùng để nhận ra một bộ phận, không có nghĩa đó là phần phải lắp đầu tiên. Phân biệt hai thông tin này giúp đội mới tìm đúng vật trong kiện rồi làm theo đúng trình tự, kể cả khi một cách bố trí khác dùng ít bộ phận hơn.
6. Ghép thử để kiểm tra mô hình và hướng dẫn
Khi sơ đồ và mã bộ phận đã có, buổi ghép thử là lúc kiểm tra chúng có dễ dùng trong thực tế hay không. Nếu điều kiện cho phép, hãy mời người sẽ tham gia lần dựng sau đọc tài liệu và đặt câu hỏi trong khi đơn vị chuyên môn thực hiện. Một ký hiệu quen thuộc với đội xưởng có thể chưa rõ với đội sự kiện. Phát hiện sớm những chỗ này giúp sửa hướng dẫn trước khi mô hình được đóng kiện.
Ghi lại các vùng dễ nhầm, thao tác khó tiếp cận và những bước cần người chuyên môn thực hiện. Nếu có thay đổi, cập nhật ngay tài liệu và đánh dấu phiên bản mới. Không để sơ đồ cũ trong kiện hàng chỉ vì ảnh minh họa trông gần giống cấu hình cuối cùng.
Quan sát hình thức sau khi dựng đủ
Đánh giá đường chuyển tiếp và tính liên tục của chi tiết từ góc nhìn sử dụng. Một bộ phận đẹp khi đứng riêng có thể lệch nhịp khi ghép với phần bên cạnh. Nếu cần chỉnh, phải xem ảnh hưởng đến cả những phần liên quan, thay vì sửa riêng một đầu nối rồi bỏ qua cấu hình tổng thể.
Nếu bộ trưng bày có thêm hạng mục dùng vật liệu khác, bạn có thể tham khảo danh mục mô hình composite khi trao đổi với đơn vị thực hiện. Cần chỉ rõ nhóm nào phụ trách từng phần và nơi hai phần tiếp giáp, để hướng dẫn cuối cùng bao quát đúng bộ sản phẩm được đặt.
7. Chuẩn bị hướng dẫn ngắn nhưng đủ dùng
Tài liệu dành cho đội dựng nên bắt đầu bằng hình toàn bộ, danh mục thành phần và phiên bản áp dụng. Tiếp đó là sơ đồ nhận diện, trình tự do đơn vị chuyên môn xác định và những điểm cần kiểm tra trước khi tiếp tục. Một tài liệu rõ về phạm vi giúp người dùng biết khi nào họ cần dừng và hỏi.
Ảnh thực tế của bộ đã hoàn thiện thường hỗ trợ nhận diện tốt hơn một ảnh ý tưởng ban đầu. Chụp các vùng cần phân biệt mà không che mã hoặc chi tiết quan trọng. Nếu một ảnh chỉ để nhận diện mặt trước, ghi đúng mục đích đó, tránh biến nó thành hướng dẫn thao tác khi thiếu các bước cần thiết.
Có trang xử lý tình huống bất thường
Liệt kê cách báo thiếu bộ phận, phát hiện hư hại hoặc nhận nhầm phiên bản. Thông tin cần gửi có thể gồm mã, ảnh toàn bộ và ảnh vùng liên quan. Hướng dẫn không nên khuyến khích tự thay phụ kiện hoặc tự sửa kết cấu; các quyết định đó phải quay về người có trách nhiệm kỹ thuật.
8. Thiết kế việc tháo và đóng gói từ đầu
Hướng dẫn dựng lại sẽ còn thiếu nếu chưa có cách thu hồi và xếp các phần về đúng kiện. Khi kết thúc chương trình, đội tháo thường làm việc theo lịch của địa điểm, nên sơ đồ kiện chứa cần dễ đối chiếu với mã trên mô hình. Tài liệu nên chỉ rõ bề mặt cần bảo vệ, vị trí đặt theo phương án của bên đóng gói và phần bao bọc nào được dùng lại. Thứ tự mở kiện ở lần dựng sau cũng cần được tính để tránh phải bốc dỡ lại nhiều lần.
Danh mục kiện nên đủ rõ để người thu hồi kiểm tra mà không phải mở mọi phần đã đóng. Với phụ kiện đi kèm, cần nơi chứa và mã riêng để không bị thất lạc giữa các lớp bao bọc. Không nên bỏ một vật quan trọng vào kiện bất kỳ rồi chỉ nhắn miệng cho một người trong đội.
Lưu tình trạng sau mỗi vòng sử dụng
Ghi bộ phận nào cần xem lại trước lần tiếp theo và cất thông tin cùng hồ sơ của bộ. Phân biệt vết ảnh hưởng hình thức với dấu hiệu cần đánh giá kỹ thuật. Nếu chưa xác định được mức độ, giữ phần đó ở trạng thái chờ kiểm tra, không tự đưa vào lịch dựng tiếp chỉ vì nó vẫn còn hình dạng ban đầu.

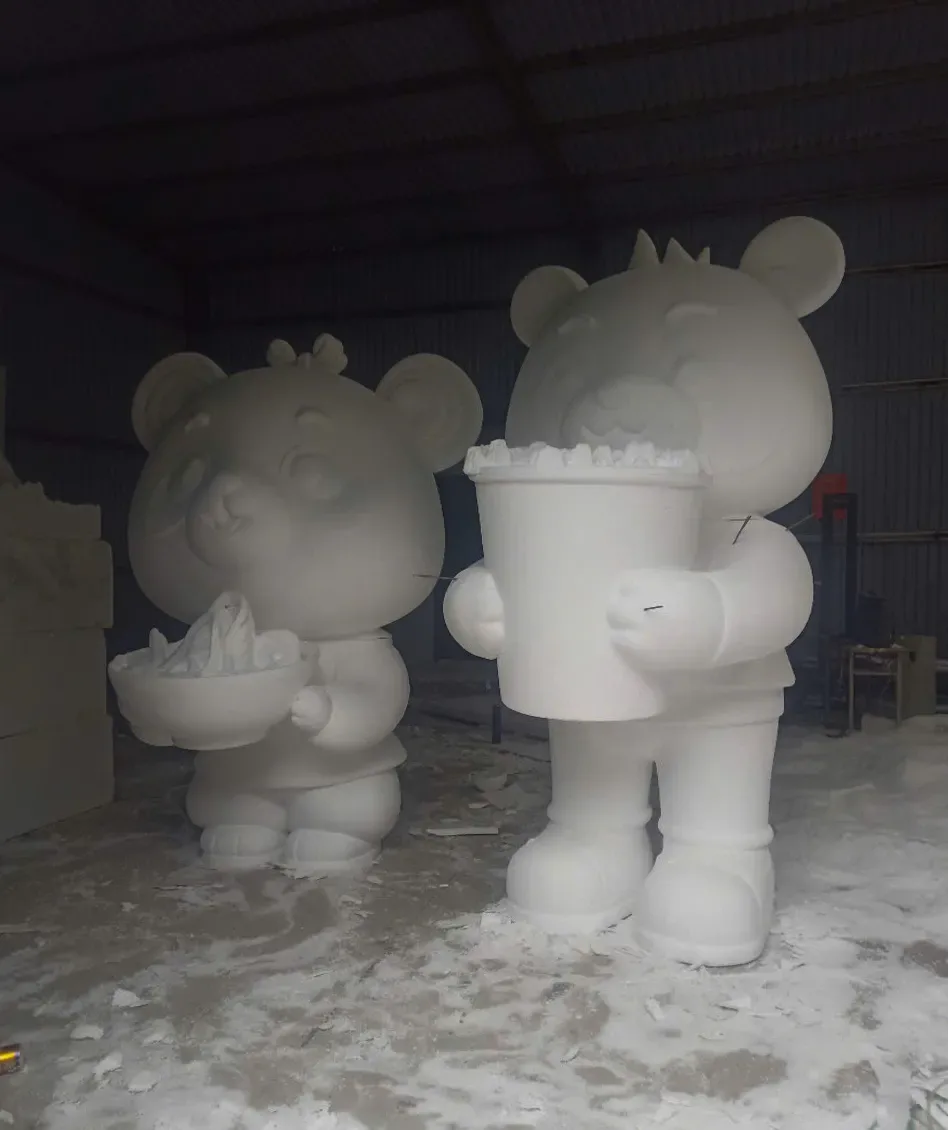

9. Ví dụ một nhân vật đi qua nhiều địa điểm
Giả sử một nhãn hàng muốn mang cùng nhân vật đến ba điểm trưng bày. Mỗi nơi có cửa tiếp nhận và diện tích khác nhau. Trước khi sản xuất, đội dự án lập danh sách giới hạn của cả ba nơi, chọn các cấu hình mong muốn và đưa dữ liệu cho đơn vị thiết kế phương án chia phù hợp.
Nhân vật được đánh mã theo từng bộ phận, còn phụ kiện thay đổi theo địa điểm được quản lý bằng nhóm riêng. Khi ghép thử, đội dự án kiểm tra xem hai phụ kiện có bị nhầm vị trí hay không và tài liệu có chỉ rõ cấu hình tương ứng không. Những điều chỉnh cần thiết được đưa về bản hướng dẫn cuối trước khi đóng hàng.
Sau chuyến đầu, người quản lý cập nhật tình trạng và kiểm đếm theo cùng hệ mã. Nếu một bộ phận cần làm lại, họ có thể chỉ đúng mã và phiên bản thay vì gửi một ảnh toàn cảnh rồi mô tả bằng lời. Ví dụ này cho thấy lợi ích của quản lý từng phần; nó không phải cam kết rằng mọi bộ mô hình đều phù hợp di chuyển nhiều lần.
10. Câu hỏi thường gặp về mô hình chia phần
Chia càng nhiều phần có càng dễ vận chuyển không?
Chia nhỏ có thể giúp xử lý một số giới hạn kích thước, nhưng làm tăng số vùng ghép và phần cần quản lý. Cần xem toàn bộ tuyến vận chuyển, cách đóng gói và điều kiện dựng. Đơn vị phụ trách nên giải thích lựa chọn bằng phương án cụ thể của bộ mô hình.
Có thể tự đổi thứ tự lắp được không?
Nên tuân theo hướng dẫn dành cho cấu hình đang sử dụng. Nếu thực tế khác với điều kiện đã dự kiến, hãy báo người phụ trách trước khi thay đổi. Một thao tác thuận tiện hơn về hình thức chưa chắc phù hợp với trình tự kỹ thuật hoặc cách bảo vệ các phần khác.
Thay một phần mới có cần thử lại với bộ cũ?
Nên kiểm tra tính tương thích theo yêu cầu của người phụ trách, nhất là vùng tiếp giáp và những thay đổi về phiên bản. Cùng tên hoặc cùng mã ngoại hình chưa đủ để kết luận hai phần hoàn toàn thay thế cho nhau. Hồ sơ cần ghi rõ phần mới thuộc cấu hình nào.
Ai nên giữ hồ sơ sau khi kết thúc sự kiện?
Nên có một đầu mối quản lý bộ sản phẩm qua các lần sử dụng. Người đó giữ sơ đồ, danh mục kiện, thông tin sửa đổi và tình trạng mới nhất. Đội thi công mỗi đợt cần nhận đúng bộ tài liệu liên quan, tránh chỉ dựa vào ảnh hoặc tin nhắn còn lại từ lần trước.
Tóm lại: Thiết kế lắp ghép tốt giúp người quản lý theo được từng phần từ lúc còn trên bản vẽ đến khi trở lại kho. Đường chia phải phù hợp với hình dáng và đường vận chuyển; mã chi tiết phải khớp sơ đồ và kiện chứa; buổi ghép thử phải kiểm tra cả bề mặt lẫn tài liệu. Khi thay đổi địa điểm hoặc cách bố trí, hãy dùng đúng phương án đã được người phụ trách chuyên môn xem xét.
