Điêu khắc âm thanh: đọc phần lòng và cổ qua một mô hình cộng hưởng giả định

Một ý tưởng điêu khắc âm thanh có thể bắt đầu từ phần ít thấy nhất của hình: khoảng khí ở bên trong. Nếu thân chứa một khoang và khoang nối với bên ngoài qua một cổ nhỏ, người thiết kế có thể đặt câu hỏi về quan hệ giữa các kích thước ấy. Bài viết này dùng một mô hình giả định để tính, so sánh rồi chọn cấu hình trên bản phác. Các con số không phải kết quả đo tác phẩm trong ảnh.

Từ hình gợi âm nhạc tới một khoảng khí được định nghĩa

Ba hình người trong ảnh dưới gợi một cảnh biểu diễn bằng tư thế và vật cầm trên tay. Đó là một cách đưa chủ đề âm nhạc vào tạo hình. Chỉ riêng hình ảnh ấy chưa cho biết có bộ phận nào phát âm. Để nghiên cứu một chức năng âm học, bản phác cần những dữ kiện khác hẳn dáng người hoặc màu trang phục.

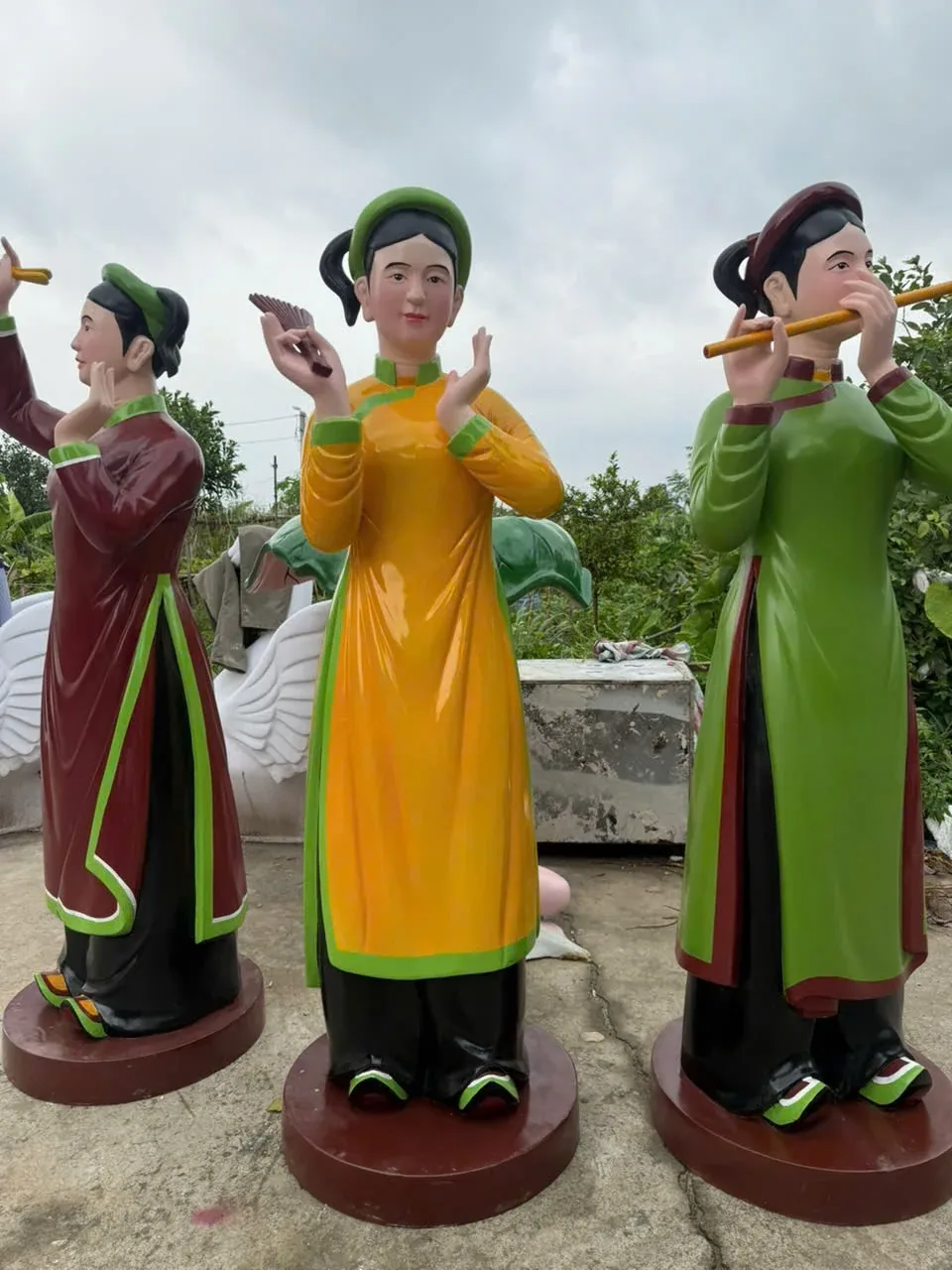

Các hình người gợi một cảnh biểu diễn. Ảnh không xác nhận các tượng tạo ra âm thanh; bài tính bên dưới nghiên cứu một cơ chế âm học giả định riêng. Nguồn: mohinhdieukhac.vn.

Ở đây, ta tự đặt một đối tượng toán học: một khoang khí, một cổ hẹp, thành cứng, không rò ở nơi khác, dao động nhỏ và kích thước nhỏ hơn nhiều bước sóng. Đây là điều kiện của đề bài, chưa phải đặc điểm đã xác nhận của một sản phẩm. Khi vẽ, có thể dành một nét cho đường bao ngoài và một nét đứt cho khoảng rỗng bên trong. Nét đứt ấy mới là nơi các đại lượng sẽ được ghi vào.

Theo UNSW về cộng hưởng Helmholtz, khí ở cổ và gần hai đầu chuyển động, khí trong khoang có vai trò đàn hồi. Cộng hưởng cần kích thích; tần số riêng không xác định mức to hay độ ngân.

Giới hạn câu hỏi ngay từ đầu giúp bản vẽ có một đích rõ ràng. Ta sẽ không tìm bản nhạc, âm sắc hay hiệu ứng trình diễn. Điều cần tìm là một số tần số dự kiến dưới cùng bộ giả định, rồi giải ngược để biết nên phân chia khoảng rỗng và cổ ra sao. Nhờ vậy, mỗi thay đổi đều có lý do: hoặc giữ một đại lượng, hoặc thay một đại lượng và tính lại. Không có bước thổi, gõ hay can thiệp vào vật thể được chụp.

Cách tiếp cận này cũng để lại khoảng tự do cho sáng tác. Một đường bao uốn lượn, một thân hình học hay một hình lấy cảm hứng từ thiên nhiên có thể được xem xét về sau. Trước mắt, người vẽ cần phân biệt phần hình dành cho mắt nhìn với phần hình đã được gán số trong bài tính. Hai phần có thể liên quan, nhưng chưa thể thay thế nhau bằng một phép đo trên ảnh.

Ba dữ kiện của phần lòng và cổ

Gọi V là thể tích khí trong khoang, A là diện tích tiết diện cổ và L_eff là chiều dài hiệu dụng. Mẫu đầu, ký hiệu M0, được cho V = 1.000 cm³, A = 1 cm² và L_eff = 2 cm. Tốc độ âm được cố định ở c = 34.300 cm/s cho toàn bộ các phép so. Việc chọn c là dữ kiện tính toán; bài không mặc định mọi môi trường đều có cùng giá trị này.

Để V dễ hình dung, hãy dùng một khoang hình hộp có kích thước trong 10 × 10 × 10 cm. Tích ba cạnh cho đúng 1.000 cm³. Đó là kích thước khoảng khí, không phải kích thước phủ bì. Nếu bản phác bổ sung thành bao quanh hoặc một phần đặc ở bên ngoài, đường bao sẽ lớn hơn mà V có thể giữ nguyên. Ngược lại, chỉ nhìn thấy một thân lớn chưa đủ để kết luận phần khí bên trong cũng lớn.

Chiều dài hình học của cổ được ký hiệu riêng là L_geo. Trong một minh họa của đề, ta cho L_geo = 1,2 cm và phần hiệu chỉnh ΔL = 0,8 cm, để L_eff = 2 cm. Hai số 1,2 và 0,8 đều được cung cấp sẵn. Chúng không tạo thành công thức áp dụng chung cho chai, lỗ tròn hay một tác phẩm bất kỳ. Khi đọc bản vẽ, cần giữ cả hai dòng dữ kiện; bỏ một dòng sẽ làm thay đổi đầu vào dù đường nét hình học vẫn còn nguyên.

Cổ, vai và thân là các vùng hình khác nhau; nắp trắng vẫn hiện rõ. Ảnh không xác nhận một cổ thông khí, lòng rỗng hay thông số âm học. Nguồn: mohinhdieukhac.vn.

Ở ảnh hình chai, cổ là đoạn phía trên vai, còn nắp trắng vẫn hiện rõ. Ta có thể dùng các vùng ấy để gọi tên hình, nhưng không lấy độ dài nhìn thấy làm L_eff của M0. Ảnh cũng chưa cho biết cổ có thông khí hay không. Nếu người đọc đặt một mũi tên từ nắp xuống vai, mũi tên ấy chỉ đánh dấu vùng quan sát. Muốn đặt cạnh nó một thông số của bài tính, trước hết phải có dữ kiện đúng loại.

Một cách ghi bản phác gọn là đặt V trong lòng, A ngang tiết diện cổ và L_eff bên cạnh cổ, kèm dòng “dữ kiện giả định”. Kích thước trang trí đặt ở lớp ghi chú khác. Chẳng hạn, chiều cao tổng thể có thể hữu ích cho bố cục trưng bày nhưng chưa tham gia phép tính đang xét. Việc chia rõ hai nhóm số tránh một lỗi rất thường gặp trong tư duy tạo hình: chọn một kích thước dễ thấy chỉ vì thiếu kích thước cần dùng.

Tính mốc đầu và kiểm lại bằng hai hệ đơn vị

Dùng quan hệ f = c/(2π) × √[A/(V × L_eff)] trong phạm vi giả định đã nêu. Các phép thế số và lựa chọn dưới đây là bài toán riêng.

Với M0, tích ở mẫu số bằng 1.000 × 2 = 2.000 cm⁴. Khi chia A = 1 cm² cho tích này, ta được 0,0005 cm⁻². Căn bậc hai của tỷ số là khoảng 0,02236068 cm⁻¹. Hệ số c/(2π) xấp xỉ 5.459,01455 cm/s. Nhân hai kết quả cho f0 ≈ 122,067276 Hz; làm tròn để đọc bản phác có thể ghi 122,07 Hz. Dấu phẩy ở đây là dấu thập phân.

Phép kiểm đơn vị quan trọng ngang phép nhân. Đại lượng trong căn có đơn vị nghịch đảo bình phương chiều dài; sau khi lấy căn, nhân với tốc độ sẽ còn nghịch đảo giây. Nếu viết c = 343 m/s nhưng vẫn để các kích thước ở xentimét, phép thế số không còn nhất quán. Khi đó máy tính có thể trả về một con số trông hợp lý, song nó không đại diện cho cùng M0. Trước khi so thiết kế, phải sửa dữ kiện về cùng một hệ.

Đổi sang mét để kiểm tra cùng một mẫu

Có thể tính lại hoàn toàn bằng mét: V = 0,001 m³, A = 0,0001 m², L_eff = 0,02 m và c = 343 m/s. Tỷ số trong căn lúc này bằng 5 m⁻². Dù 5 khác rất xa 0,0005 về mặt chữ số, đơn vị đi kèm cũng khác. Kết quả cuối vẫn là khoảng 122,067276 Hz. Sự gặp nhau của hai phép tính là một kiểm tra trực tiếp, tốt hơn việc tin vào số chữ số thập phân mà phần mềm hiển thị.

Tiếp theo, lấy λ = c/f0 để có bước sóng khoảng 280,99 cm. Cạnh khoang 10 cm nhỏ hơn giá trị đó khoảng 28 lần. Phần cổ vài xentimét cũng thuộc thang nhỏ trong phép so này. Kiểm tra ấy phù hợp với lựa chọn kích thước ban đầu; nó chưa xác nhận cấu tạo của một vật thật. Đặc biệt, 280,99 cm không phải chiều dài phải vẽ cho cổ, cũng không phải khoảng cách treo hình hay khoảng cách khán giả cần đứng.

Trên trang phác thảo, có thể giữ riêng ba dòng kết quả: đầu vào, tần số và bước sóng. Dòng đầu trả lời ta đã cho gì; dòng thứ hai trả lời mô hình cho số nào; dòng cuối kiểm tra thang chiều dài. Đặt chúng cạnh nhau làm lộ nhanh trường hợp một người đổi V nhưng quên tính lại, hoặc đổi hệ đơn vị ở một ô mà bỏ sót các ô còn lại.

Đổi lòng hoặc cổ sẽ đổi tỷ số nào?

Mẫu M1 chỉ thay V thành 2.000 cm³, giữ A = 1 cm², L_eff = 2 cm và c như cũ. Tích V × L_eff tăng gấp đôi, nên tỷ số trong căn giảm một nửa. Do có căn bậc hai, tần số bằng f0/√2, tức khoảng 86,314599 Hz. Đây là kết quả cụ thể của thay đổi đã chọn. Tăng gấp đôi thể tích trong đề chưa đưa tần số về một nửa mốc đầu.

Có nhiều cách vẽ một khoang 2.000 cm³. Một hộp 10 × 10 × 20 cm là lựa chọn số học đơn giản, còn hộp gần lập phương có cạnh khoảng 12,6 cm. Hai phác thảo chia khoảng rỗng khác nhau. Trong bài này, chỉ tổng V đã được khóa; hình ngoài vẫn chưa xác định. Bởi vậy, câu “làm thân cao gấp đôi” chỉ tương đương tăng đôi V nếu các kích thước trong còn lại và cách tổ chức khoang thực sự được giữ như đã cho.

Mẫu M2 có V = 1.000 cm³, A = 4 cm² và L_eff = 4 cm. Cả A lẫn L_eff được cho độc lập. So với M0, tử số tăng bốn lần và mẫu số tăng hai lần, nên tỷ số trong căn tăng hai lần. Kết quả là f0√2 ≈ 172,629198 Hz. Đọc từng cột sẽ thấy vì sao M2 không thể được giải thích chỉ bằng câu “cổ rộng hơn”. Đề đã đồng thời đổi thêm một đại lượng.

Ba cấu hình giả định, cùng c = 34.300 cm/s

Mẫu	V (cm³)	A (cm²)	Leff (cm)	f (Hz)
M0	1.000	1	2	122,07
M1	2.000	1	2	86,31
M2	1.000	4	4	172,63

Thử một phép thay sai có chủ ý: dùng L_geo = 1,2 cm thay cho L_eff = 2 cm trong M0. Kết quả thành khoảng 157,588176 Hz, cao hơn mốc đúng của đề khoảng 29,10%. Khoang chưa đổi, A chưa đổi và c chưa đổi. Sai khác xuất hiện vì đã bỏ dữ kiện ΔL = 0,8 cm. Ví dụ này cho thấy sự giống nhau về tên gọi “chiều dài cổ” có thể che khuất hai đại lượng khác nhau ngay trên cùng một bản phác.

Các số trên không được gán cho nhựa, gỗ hay kim loại. Đề đã chọn điều kiện thành cứng mà không xây dựng một phép so vật liệu. Nếu thêm tên vật liệu vào bảng, người đọc có thể hiểu nhầm rằng chênh lệch giữa các hàng đến từ vật liệu ấy. Bảng hiện tại chủ ý chỉ chứa biến đã dùng, giúp quan hệ nhân quả trong bài toán còn rõ khi người vẽ chuyển nó sang trang trình bày ý tưởng.

Giải ngược: chọn khoảng rỗng để đạt một nửa tần số

Bây giờ đặt mục tiêu f đích = f0/2 ≈ 61,033638 Hz, giữ A = 1 cm² và c như trước. Bản phác có hai giới hạn do ta tự đặt: V không quá 2.500 cm³ và L_eff không quá 4 cm. Đây là giới hạn của một bài chọn hình, chưa phải điều kiện sản xuất. Câu hỏi đã đổi hướng: thay vì cho kích thước rồi tính f, ta cho f cùng các ràng buộc rồi tìm kích thước thích hợp.

Bình phương quan hệ giữa f đích và f0 cho tỷ lệ 1/4. Khi A và c cố định, để đạt tỷ lệ đó, tích V × L_eff phải tăng bốn lần. M0 có tích 2.000 cm⁴, nên mục tiêu cần 8.000 cm⁴. Viết điều kiện tích trước khi thử số giúp thu hẹp công việc. Mỗi cặp V và L_eff được đề xuất chỉ cần kiểm tra hai việc riêng: tích có bằng 8.000 không, và từng thành phần có nằm trong giới hạn không.

Phương án V = 4.000 cm³, L_eff = 2 cm đạt tích yêu cầu nhưng vượt trần thể tích. Phương án V = 1.000 cm³, L_eff = 8 cm cũng đạt tích, song vượt trần chiều dài hiệu dụng. Hai phương án đều đúng với phương trình mà chưa đúng với toàn bộ đề. Phân biệt này có ích trong sáng tác: một con số đích đạt được chưa bảo đảm cách phân bố hình phù hợp với không gian mà ta đã dành cho ý tưởng.

Giữ một nghiệm và nhận ra khoảng lựa chọn

Chọn V = 2.000 cm³ và L_eff = 4 cm thì tích bằng 8.000 cm⁴, đồng thời cả hai giới hạn được thỏa. Đây là một nghiệm thuận tiện để giữ lại, không phải nghiệm duy nhất. Cặp V = 2.500 cm³ và L_eff = 3,2 cm cũng đạt cùng tích. Nếu muốn liệt kê cả khoảng lựa chọn, điều kiện L_eff = 8.000/V cùng hai trần đã cho dẫn tới V nằm từ 2.000 đến 2.500 cm³; chiều dài tương ứng đi từ 4 xuống 3,2 cm.

Nhìn bằng mắt người vẽ, hai đầu của khoảng ấy đại diện cho hai cách chia phần rỗng: một bên ưu tiên lòng nhỏ hơn với cổ hiệu dụng dài hơn, bên kia chấp nhận lòng lớn hơn để giảm chiều dài đó. Chưa cần chọn đường bao trang trí, ta đã có một quyết định về tổ chức không gian. Ghi phương án 2.000 và 4 lên bản phác là đủ để tiếp tục phát triển hình; không cần gọi nó là tác phẩm đã tạo được âm mong muốn.

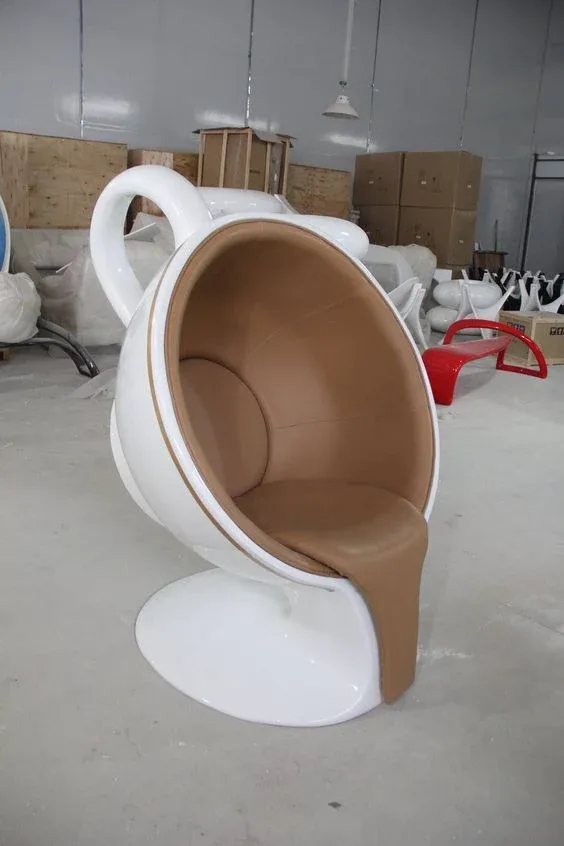

Phần mở rộng cùng lớp bọc nâu cho thấy một dạng không gian khác cổ hẹp trong bài toán. Ảnh không cung cấp tính chất âm học của chiếc ghế. Nguồn: mohinhdieukhac.vn.

Ảnh ghế có phần mở rộng và lớp bọc nâu giúp nhận ra một hình rỗng nhìn thấy có thể khác rất xa sơ đồ của đề. Ta không lấy độ sâu ghế làm V, cũng không lấy bề rộng cửa mở thay cho A = 1 cm². Với phương án đích, bước sóng tính được khoảng 561,99 cm. Khoang gần lập phương cạnh 12,6 cm vẫn nhỏ hơn nhiều giá trị ấy. Phép so chiều dài này chỉ tiếp tục kiểm tra bài toán, không biến chiếc ghế thành một mẫu kiểm chứng.

Phóng đều toàn hình và đổi riêng thể tích cho các kết quả khác nhau

Xét một thao tác khác: phóng đồng dạng M0 với hệ số chiều dài k = 2, kể cả điều kiện hiệu chỉnh đầu để L_eff cũng tăng hai lần. Lúc này V tăng tám lần thành 8.000 cm³, A tăng bốn lần thành 4 cm² và L_eff tăng hai lần thành 4 cm. Tỷ số A/(V × L_eff) bằng một phần tư mốc đầu. Sau khi lấy căn, tần số còn một nửa, tức khoảng 61,033638 Hz.

Số đích giống phần trước nhưng cấu hình rất khác. Bản phóng đồng dạng chứa 8.000 cm³, phương án chỉ tăng V lên 4.000 cm³ cũng cho cùng f khi giữ A = 1 và L_eff = 2, còn phương án được chọn chỉ cần V = 2.000 cm³ với A = 1 và L_eff = 4. Ba bộ số cùng dẫn tới một kết quả trong phép tính. Vì thế, biết riêng f đích không cho phép suy ra duy nhất thể tích khoang, càng chưa cho phép suy ra đường bao ngoài.

Sự khác biệt nằm ở điều gì được giữ nguyên. Khi đổi riêng V, ta giữ diện tích cổ và chiều dài hiệu dụng. Khi phóng đồng dạng, cả ba cùng đổi theo những lũy thừa khác nhau của k. Nếu trộn hai thao tác thành một câu “tăng kích thước gấp đôi”, người đọc sẽ không biết nên tính trường hợp nào. Trên bản phác, ghi rõ “phóng mọi chiều dài” hoặc “chỉ thay V” là cách ngắn nhất để bảo vệ ý nghĩa của phép so.

Ngay ở cùng V = 1.000 cm³, vẫn có nhiều dạng khoang. Hộp cạnh 10 cm là một dạng. Một quả cầu có bán kính r = (3.000/(4π))^(1/3) ≈ 6,203505 cm cũng có thể tích ấy. Nếu các điều kiện mô hình vẫn phù hợp và A, L_eff được giữ như đề, phép tính đang dùng cho cùng f. Ví dụ hình học này chỉ chứng minh rằng một giá trị V chưa xác định duy nhất hình dạng của khoảng rỗng.

Không nên kéo kết luận ấy thành nhận xét rằng mọi khoang có cùng thể tích đều giống nhau về âm. Phạm vi bài toán đã được chốt ngay từ đầu; khi đổi hình thật, những dữ kiện từng được cho sẵn có thể cần xác định lại. Điều mà hai bản vẽ hộp và cầu trao cho người thiết kế là một khoảng lựa chọn về hình học. Chúng chưa cung cấp kết quả nghe, chưa chọn được cấu tạo vách và chưa giải quyết các vùng dao động ngoài mô hình đang dùng.

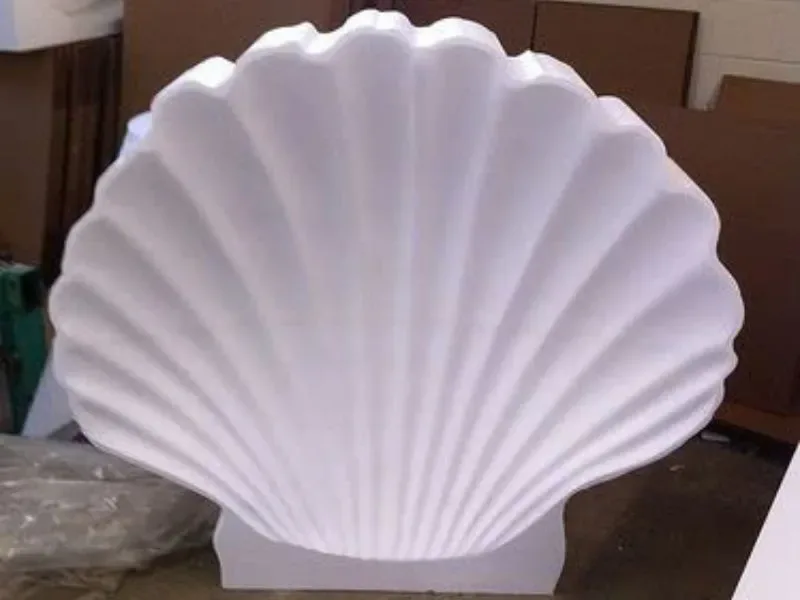

Mặt vỏ sò có rãnh và đường bao rộng. Nhìn thấy dáng lõm hoặc rãnh chưa xác lập một khoang kín chỉ thông qua một cổ nhỏ. Nguồn: mohinhdieukhac.vn.

Đường rãnh tỏa ra và mép lượn của hình vỏ sò có thể gợi cách phát triển bề mặt. Tuy nhiên, một vùng lõm nhìn thấy chưa định nghĩa V của bài. Người vẽ phải chỉ ra ranh giới bao quanh phần khí nào trước khi ghi thể tích cho nó. Nếu chưa chỉ được ranh giới ấy, tốt hơn nên để ô V trống thay vì lấy kích thước rộng nhất của vỏ sò rồi suy diễn một khoang kín ở phía sau.

Giữ lại một lựa chọn rõ ràng cho bước tạo hình tiếp theo

Sau các phép so, bản phác được giữ lại có một khoang giả định V = 2.000 cm³, diện tích cổ A = 1 cm² và chiều dài hiệu dụng L_eff = 4 cm, với c = 34.300 cm/s. Tần số tính được là khoảng 61,03 Hz. Lựa chọn này đáp ứng hai trần đã đặt và giữ một mối liên hệ dễ kiểm với M0: tích V × L_eff tăng bốn lần, còn A không đổi. Đó là kết quả cụ thể để chuyển sang nghiên cứu hình dáng.

Trên trang trình bày, nên để bản phác này cạnh bảng M0, M1, M2 và phép phóng đồng dạng. Người xem sẽ nhận ra ba kiểu câu hỏi khác nhau: thay một biến, thay hai biến theo dữ kiện và phóng toàn bộ chiều dài. Tách chúng ra giúp cuộc trao đổi về tạo hình không lẫn giữa mong muốn làm thân lớn hơn với mong muốn đạt một giá trị trong bài tính. Mỗi ý định có đầu vào riêng và cần một câu trả lời riêng.

Khi chuyển sang đối tượng thật, những điểm còn bỏ ngỏ phải được giữ nguyên là câu hỏi: chiều dài hiệu dụng thực tế là bao nhiêu, cấu tạo có còn phù hợp giả định hay không, nguồn kích thích là gì và cần đánh giá kết quả nào. Không có dữ kiện trong bài để hứa mức to, thời gian ngân hoặc khả năng chống ồn. Những điều đó cũng không thể được bổ sung bằng cảm giác rằng một hình “trông có vẻ vang”.

Bốn ảnh giữ bốn vai trò quan sát: hình người mở chủ đề, hình chai phân vùng cổ và thân, ghế cho thấy một khoảng mở lớn, còn vỏ sò gợi đường bao bề mặt. Không ảnh nào mang thông số của M0 hay phương án đã chọn. Người đọc muốn xem thêm hướng phát triển hình có thể tham khảo Mô Hình Điêu Khắc và các dự án tạo hình, đồng thời giữ riêng phần tính giả định khi trao đổi ý tưởng.

Điểm hữu ích nhất của bản phác cuối là nó cho biết ta đã quyết định điều gì và còn thiếu điều gì. Khoảng rỗng đã có thể tích mục tiêu; cổ đã có hai dữ kiện chức năng; dáng ngoài còn tự do phát triển. Một ý tưởng âm thanh nhờ vậy có nền tảng rõ hơn để thảo luận, mà không cần gán cho ảnh minh họa một chức năng chưa được xác nhận.
