Tạo tác phẩm theo thể loại điêu khắc cân bằng: thử giới hạn lật bằng một khối nhỏ

Đứng yên trên bàn chưa cho biết giới hạn khi mặt đỡ nghiêng

Một khối nhỏ đặt đứng và chính khối ấy đặt nằm đều có thể đứng yên trên bàn ngang. Nhưng khi mặt đỡ nghiêng, hai cách đặt không nhất thiết giữ được cân bằng đến cùng một góc. Với người đang tìm cách tạo tác phẩm theo thể loại điêu khắc cân bằng, phép so này giúp tách cảm giác chênh vênh khỏi một câu hỏi đo được: đường trọng lực còn đi qua phần đáy đang được đỡ hay đã ra ngoài?

Ta sẽ dùng một khối hộp lý tưởng có ba cạnh 6 × 2 × 2 cm, đổi tư thế và hướng dốc. Kết quả chính là một bản vẽ có vị trí tâm, mép đỡ và đường thẳng đứng. Nếu có vật mềm, nhẹ phù hợp, bạn có thể quan sát thêm trên bàn. Không cần chế tạo tượng hoặc làm vật nặng để thấy được vấn đề.

Trước khi tính, hãy ghi hai dự đoán: xoay cùng một khối có làm khối lượng đổi không; và có làm khoảng cách từ đường trọng lực tới mép đỡ đổi không? Giữ riêng hai câu trả lời. Việc vật không đổi khối lượng dễ khiến ta tưởng cách đặt cũng không quan trọng, trong khi hình học tiếp xúc đã khác.

Trong ảnh từ Mô Hình Điêu Khắc, các phần trắng xanh uốn lên tạo cảm giác vươn cao. Tuy nhiên, đường viền ngoài không cho biết phần nào rỗng, vị trí liên kết hay khối lượng phân bố ở đâu. Vì thế không thể chấm một “trọng tâm” lên ảnh bằng mắt rồi dùng chấm ấy để kết luận tượng vững hay dễ lật.

Tạo hình trắng xanh viền vàng uốn lên trên bệ vuông ngoài trời. Nguồn: mohinhdieukhac.vn.

Giữ nguyên một khối, đổi hai cách đặt và khai báo vị trí tâm

Cách đặt A và B khác nhau ở những kích thước nào?

Giả sử khối hộp cứng và đồng chất: cùng một thể tích nhỏ ở bất kỳ đâu trong khối đều có cùng khối lượng. Với hình hộp đối xứng như vậy, tâm khối lượng nằm ở tâm hình học. Đây là giả định của bài tính, không phải kết luận về một miếng xốp hoặc sản phẩm thật chỉ vì chúng có dáng hộp.

Ở cách đặt A, chiều cao là 6 cm; đáy rộng 2 cm theo hướng dốc và sâu 2 cm theo hướng vuông góc với trang hình. Ở cách đặt B, khối nằm thấp, cao 2 cm; đáy rộng 6 cm theo hướng dốc và vẫn sâu 2 cm. Thể tích cả hai đều là 24 cm³. Ta không thêm bớt vật, nên khối lượng giữ nguyên mà không cần gán một số gam cụ thể.

Vẽ hai mặt cắt bằng hình chữ nhật cùng tỷ lệ. Trên A, chấm tâm cách đáy 3 cm và cách mỗi cạnh bên 1 cm. Trên B, chấm tâm cách đáy 1 cm và cách mỗi cạnh bên 3 cm. Ký hiệu rõ “A: cao” và “B: thấp” để tránh dùng chiều dài 6 cm cho cả chiều cao lẫn bề rộng trong cùng phép tính.

Các con số ở đây mô tả khối chưa biến dạng, tiếp xúc phẳng với tấm đỡ, không dán hoặc neo. Việc nghiêng diễn ra đủ chậm để xét các tư thế gần đứng yên; chưa có cú đẩy hoặc rung chủ ý. Khi tính riêng ranh lật, ta còn tạm giả sử khối chưa trượt. Giả sử cuối sẽ được kiểm tra riêng, vì nó có thể không đúng trong quan sát thật.

Nếu dùng vật có sẵn, hãy ghi kích thước và những điều nhìn thấy như cạnh bo, mặt lõm hoặc độ mềm. Đừng sửa vật để ép nó giống bài tính: một vật nhỏ không phù hợp có thể bỏ qua, còn bản vẽ vẫn làm được đầy đủ.

Kẻ đường trọng lực thẳng đứng qua khối trên mặt đỡ nghiêng

Trên bản vẽ A, kẻ một đường ngang làm mốc, rồi vẽ tấm đỡ nghiêng 15° xuống phía phải. Đặt hình chữ nhật sát tấm; các cạnh bên của khối vẫn vuông góc với mặt tấm. Từ chấm tâm, kẻ đường thẳng đứng xuống dưới theo phương trọng lực trong phòng. Đường này không vuông góc với tấm đã nghiêng.

Đây là chỗ dễ sai nhất: nếu cho đường trọng lực nghiêng theo khối, giao điểm sẽ luôn nằm giữa đáy. Khi ấy hình vẽ không còn mô tả trọng lực. Hãy dùng đường ngang ban đầu để kiểm tra phương thẳng đứng, thay vì lấy cạnh khối làm chuẩn. Giao điểm đúng sẽ lệch về mép thấp khi góc nghiêng tăng.

Đọc vị trí giao điểm bằng một đoạn thẳng

Gọi b là bề rộng đáy theo dốc, h là chiều cao vuông góc với tấm và θ là góc nghiêng của tấm so với phương ngang. Đánh dấu mép cao là 0, mép thấp là b. Tọa độ x được đo dọc mặt tấm từ mép cao. Tâm khối nằm ở giữa bề rộng và cao h/2 so với tấm.

Đường thẳng đứng qua tâm cắt tấm lệch thêm một đoạn (h/2) × tan θ về phía thấp, so với hình chiếu vuông góc của tâm. Vì thế x = b/2 + (h/2) × tan θ. Bạn có thể dựng bằng thước trước rồi dùng công thức kiểm. Điều cần đọc trên hình vẫn là giao điểm nằm trong đoạn từ 0 đến b hay đã vượt mép b.

OpenStax, mục Stability giải thích vai trò của đường trọng lực và vùng đỡ đối với xu hướng lật. Với khối không neo trong bài, mặt tấm chỉ đẩy tại phần đang tiếp xúc, không kéo giữ mép đã nhấc lên. Ảnh vũ công bên dưới cũng nhắc ta xác định đúng hệ đang xét: thấy hai bàn chân trên đĩa tròn chưa cho biết liên kết với bệ lớn, nên không dùng tư thế nhân vật để tính góc lật của cả tượng.

Tượng vũ công màu bạc có hai bàn chân trên một đĩa tròn, bên dưới là bệ lớn. Nguồn: mohinhdieukhac.vn.

Tính hai mốc 15° và 20° trước khi tìm ranh lật

Với A, b = 2 cm và h = 6 cm. Tại 15°, ta được x = 1 + 3 × tan 15° ≈ 1,804 cm. Giao điểm còn nằm trong đoạn đáy dài 2 cm, cách mép thấp khoảng 0,196 cm. Kết luận này chỉ nói rằng điều kiện hình học đang còn thỏa ở góc ấy, trong mô hình chưa trượt đã nêu.

Tại 20°, x = 1 + 3 × tan 20° ≈ 2,092 cm. Giao điểm đã vượt mép thấp khoảng 0,092 cm. Với các giả định giữ nguyên, khối A không có tư thế cân bằng tĩnh như hình vẽ tại góc này. Không cần vẽ khối đã đổ sang đâu; bài đang tìm ranh mất tư thế ban đầu, không mô phỏng chuyển động sau đó.

Điều gì xảy ra ngay tại đường ranh?

Ranh hình học đạt khi x = b. Thay vào công thức cho tan θ = b/h. Với A, b/h = 1/3, nên góc ranh xấp xỉ 18,435°. Đúng tại đây, đường trọng lực đi qua mép thấp. Đó là giới hạn lý tưởng, không phải một góc sử dụng có khoảng dự phòng. Làm tròn thành 18,4° cũng không biến nó thành số đo của một vật thật.

Với B ở 20°, x = 3 + 1 × tan 20° ≈ 3,364 cm. Mép thấp nằm tại 6 cm, nên giao điểm còn cách mép khoảng 2,636 cm. Ranh theo hướng dốc này có tan θ = 6/2 = 3, tương ứng khoảng 71,565°. Con số lớn ấy chỉ là kết quả trên giấy; không có yêu cầu nâng tấm thử thật gần dựng đứng để đạt nó.

So A và B cho thấy điều thay đổi là tỷ lệ b/h cùng vị trí giao điểm, dù khối lượng không đổi. Nếu phóng đều mọi kích thước, tỷ lệ ấy vẫn giữ nguyên trong mô hình. Nhưng điều đó không chứng minh một tượng lớn có cùng độ an toàn: vật liệu, liên kết và lực tác động thật nằm ngoài các giả định đang dùng.

Trượt trước khi lật là một kết quả cần ghi riêng

Một vật có thể bắt đầu đi xuống dốc trong khi mặt đáy vẫn áp vào tấm. Khi đó chuyển động đầu là trượt, và góc đọc được không phải góc lật. Nếu chỉ ghi “mất cân bằng ở 12°”, ta đã bỏ mất thông tin giúp giải thích vì sao kết quả không gần 18,435° của A.

Theo OpenStax, mục Friction, ma sát tĩnh có giới hạn. Trong mô hình ma sát Coulomb, nếu giả định hệ số ma sát tĩnh μs, điều kiện chưa trượt trên dốc là tan θ ≤ μs. Điều kiện này phải xét cùng điều kiện chống lật, chứ không thay thế nó.

Hai hệ số giả định dẫn đến hai thứ tự sự kiện

Thử trên giấy với μs = 0,2: ranh trượt khoảng 11,31°, sớm hơn ranh lật 18,435° của A. Còn nếu giả định μs = 0,5, ranh trượt khi chưa lật sẽ khoảng 26,565°; A chạm ranh lật trước. Hai hệ số chỉ để so logic của mô hình, không được gán cho xốp, gỗ hoặc mặt bàn đang có.

Phần quan sát là tùy chọn. Chỉ dùng vật mềm, rất nhẹ, kích thước vài centimét cùng một tấm ngắn đặt trong khay thấp sát mặt bàn. Đặt tấm ngang, chọn hướng của A hoặc B rồi nâng thật chậm. Dừng ngay ở chuyển động đầu tiên hoặc khi tấm đạt 25°, tùy điều nào đến trước. Không cần chờ vật ngã hẳn để có một ghi chép hữu ích.

Để quan sát không bị thay đổi bởi tay giữ, đừng giữ khối trong lúc đọc góc. Cũng không chặn chân bằng thanh, dán đáy hay bôi chất lên bề mặt để buộc nó lật. Những thao tác ấy thêm điều kiện tiếp xúc mới, làm mất ý nghĩa phép so ban đầu. Nếu không thể bố trí vật nhỏ phù hợp và khay thấp, hãy dừng ở bản vẽ cùng các phép tính.

Đổi hướng dốc trên cùng mặt đáy để thấy tính ổn định theo hướng

Quay lại B: mặt đáy là hình chữ nhật 6 × 2 cm, chiều cao là 2 cm. Lúc trước, dốc chạy theo cạnh dài 6 cm. Bây giờ giữ nguyên mặt đáy ấy áp xuống tấm, xoay khối một phần tư vòng trên tấm để dốc chạy theo cạnh 2 cm. Khối vẫn thấp như cũ và không có vật nào được thêm vào.

Trong mặt cắt mới, b = 2 cm và h = 2 cm. Ranh hình học thỏa tan θ = 1, tức 45°. Như vậy cùng cách đặt nằm thấp có hai ranh khác nhau: khoảng 71,565° theo cạnh dài và 45° theo cạnh ngắn. Cả hai tiếp tục là kết quả tính, không phải mục tiêu của phép nghiêng thật đã giới hạn ở 25°.

Có thể kiểm thêm ở cùng góc 20°: sau khi B quay, giao điểm là x = 1 + tan 20° ≈ 1,364 cm, còn cách mép thấp 2 cm một đoạn khoảng 0,636 cm. Nó vẫn nằm trong đáy, nhưng khoảng còn lại nhỏ hơn 2,636 cm ở hướng trước. Nhờ so tại cùng một góc, ta thấy sự khác biệt đã có trước khi đạt bất kỳ ranh lật nào, dù chiều cao của tâm không đổi.

Vẽ thêm mặt bằng hình chữ nhật và hai mũi tên dốc vuông góc. Bên mỗi mũi tên, ghi b tương ứng rồi nối tới hình mặt cắt của nó. Cách này giúp tránh lấy chiều dài nhìn nổi bật nhất làm b trong mọi trường hợp. Ở đây b luôn là bề rộng theo chính hướng đang nghiêng, không phải tên cố định của cạnh dài.

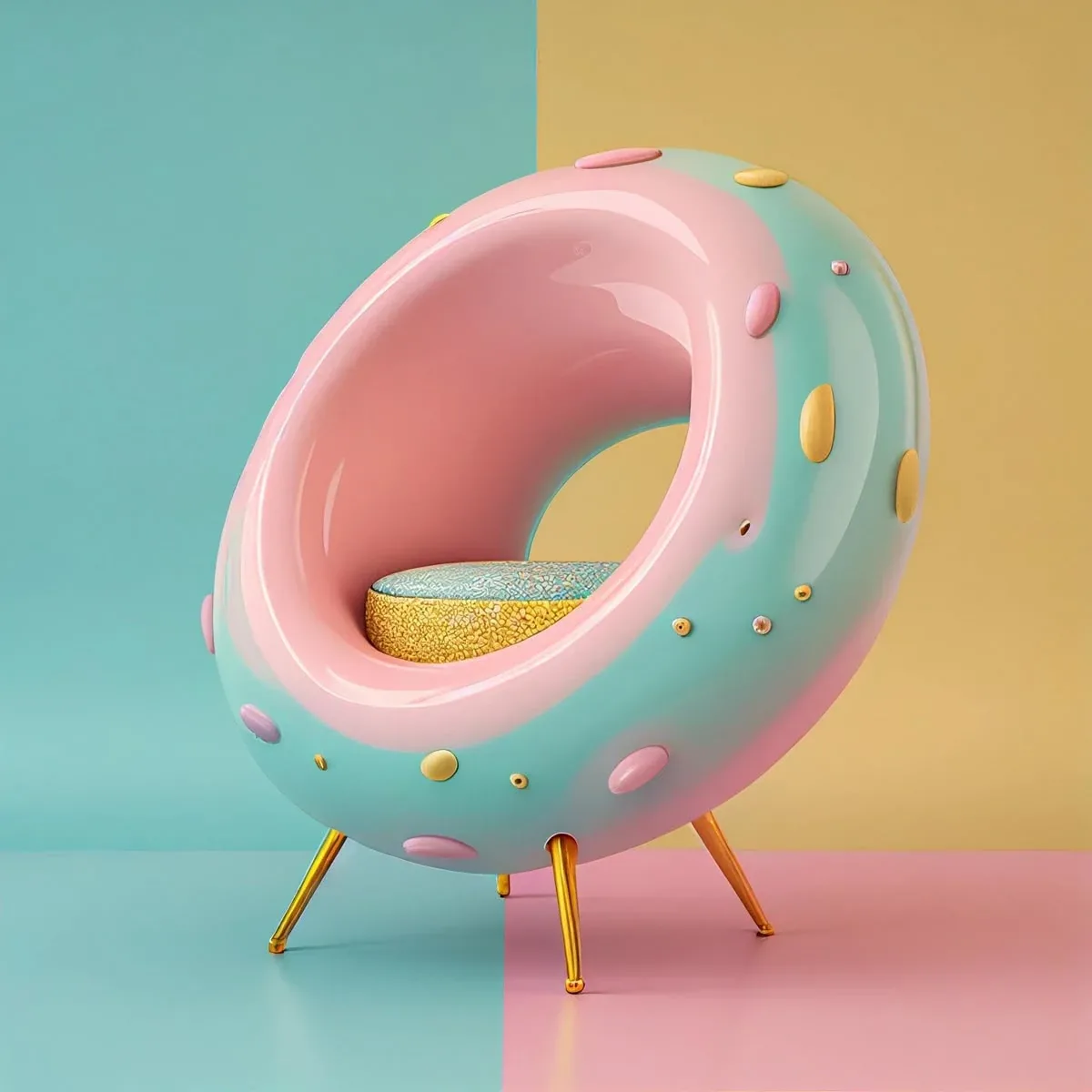

Trong các tạo hình trong dự án, hình dáng đa dạng khiến câu hỏi về hướng càng đáng chú ý. Chẳng hạn ảnh ghế dạng kén cho thấy các chân rời, không phải một đáy hộp liền. Một góc ảnh không cung cấp đầy đủ vị trí tiếp xúc, tâm khối lượng hoặc trạng thái có người ngồi. Ta chỉ dùng ảnh để đặt câu hỏi về mặt bằng, không tính góc lật của chiếc ghế.

Với một vật thực có nhiều chân, dữ liệu cần có là hình học ba chiều và các tiếp xúc đang thực sự chịu lực. Không thể thay tất cả bằng đường viền ngoài của ảnh. Đặc biệt, không thử ngồi nghiêng ghế để kiểm chứng ví dụ; bài tính của chúng ta vẫn chỉ thuộc khối hộp nhỏ đã khai báo.

Ghế dạng kén tròn hồng xanh trên các chân màu vàng. Nguồn: mohinhdieukhac.vn.

Ghi đúng sự kiện rồi đưa kết luận trở về phạm vi tạo hình

Chuẩn bị một trang ghi chép với tên cấu hình A, B hoặc B quay; hướng dốc; góc cuối còn đứng yên; góc đầu có chuyển động nếu đọc được; loại sự kiện; và tình trạng tiếp xúc. Các ô quan sát phải để trống trước khi làm. Ghi số dự đoán ở vùng riêng để không vô tình chép kết quả tính thành số đã đo.

Nếu chỉ đọc được một góc cuối đứng yên và một góc đầu chuyển động, hãy giữ cả hai. Chúng giới hạn khoảng xảy ra sự kiện trong lần quan sát đó; không nên lấy trung bình rồi ghi nhiều chữ số thập phân như thể đã đo chính xác. Nếu góc đầu không đọc được, để trống ô ấy thay vì điền số gần với dự đoán.

Trong cột sự kiện, dùng “trượt”, “lật” hoặc “chưa phân biệt”. Nếu chỉ thấy vật đã đổi chỗ quá nhanh, chưa có căn cứ chọn hai nhãn đầu. Nếu đến 25° vẫn chưa chuyển động, ghi đúng như vậy rồi dừng. Dòng ghi ấy không chứng minh ranh lật thật bằng 71,565°, cũng không yêu cầu nâng cao hơn để tìm cho ra một sự kiện.

Khi số đọc khác dự đoán, hãy trở lại một điều kiện nhìn được. Cạnh đáy có bo tròn không? Miếng thử có bị ép mềm tại mép không? Tấm có rung trong lúc nâng không? Những câu trả lời là manh mối để mô tả phép quan sát; chúng chưa đủ để xác định chính xác trọng tâm hoặc hệ số ma sát của vật.

Ảnh các tạo hình gậy kẹo gợi một cách hỏi hữu ích khi phác thảo: phần cao và đế được xét chung như thế nào? Tuy nhiên, ảnh không cho biết lõi, neo hoặc liên kết. Không đẩy thử, nghiêng thử hay tháo đồ trưng bày để đối chiếu các góc trong bài.

Nhiều tạo hình gậy kẹo đỏ trắng và một hình trắng đặt trên các đế tròn trong xưởng. Nguồn: mohinhdieukhac.vn.

Sau bài này, bản phác thảo một tạo hình có thể ghi rõ hơn phần nào đã biết và phần nào còn cần dữ liệu. Bạn đã thấy cùng một khối thay đổi ranh lật khi đổi tư thế hoặc hướng, và trượt có thể xảy ra trước. Với tượng có tư thế phức tạp, hãy giữ cách đặt câu hỏi ấy, thay vì mang nguyên góc của khối hộp sang làm kết luận.
