Số hóa tượng 3d có sẵn: chọn dữ liệu theo việc cần làm tiếp
Một yêu cầu số hóa tượng 3d có sẵn có thể hướng tới nhiều kết quả: xem lại tác phẩm trên màn hình, lưu dữ liệu hình thể hoặc chuyển thông tin cho một bên phát triển phiên bản mới. Những kết quả ấy cần tiêu chí khác nhau. Một hình xoay đẹp trên website chưa tự chứng minh dữ liệu đủ tỷ lệ, đủ phần khuất hoặc phù hợp để dùng trong một bước chế tạo cụ thể.
Bài viết giúp người sở hữu và người quản lý đặt yêu cầu đầu ra trước khi chọn phương án ghi nhận. Các ảnh minh họa là vật thể và đặc điểm bề mặt để đặt câu hỏi khảo sát, không phải bằng chứng chúng đã được quét. Việc chọn thiết bị, tổ chức ghi dữ liệu, đánh giá chất lượng và mọi can thiệp vào tác phẩm cần do người có chuyên môn phù hợp thực hiện trong phạm vi được cho phép.
Phân biệt ảnh xoay, mô hình để xem và dữ liệu cho bước tiếp
Một bộ ảnh chụp quanh vật thể có thể được trình bày liên tiếp để tạo cảm giác xoay. Người xem được nhìn nhiều góc, nhưng điều đó không đồng nghĩa họ đang nhận một mô hình hình học có thể đo hoặc chỉnh sửa. Mô hình số để quan sát lại có thể cung cấp cách thay góc nhìn linh hoạt hơn, song vẫn cần biết dữ liệu được tạo bằng cách nào và đã được xử lý tới mức nào.
Viết việc cần làm tiếp thành một câu cụ thể
“Lưu để xem trên màn hình” khác với “cung cấp căn cứ hình học cho bên thiết kế phát triển bản mới”. Trong trường hợp đầu, sự thuận tiện khi mở, góc nhìn và diện mạo có thể là ưu tiên. Trường hợp sau cần người tiếp nhận nêu loại dữ liệu, mức chi tiết, tỷ lệ và các giới hạn chấp nhận được cho công việc của họ. Đừng chỉ yêu cầu một “file 3D chất lượng cao” mà chưa thống nhất từ đó có nghĩa gì.
Getty giới thiệu việc dùng dữ liệu quét ba chiều trong nghiên cứu, chuẩn bị giá đỡ và một số công việc bảo quản, cho thấy mục đích sử dụng có thể rất khác nhau. Điều cần rút ra cho đề bài riêng là xác định người dùng dữ liệu và việc họ phải làm, thay vì chọn một định dạng vì tên quen thuộc. Những ứng dụng của bảo tàng không phải lời bảo đảm rằng mọi bộ dữ liệu hoặc mọi đơn vị đều có thể đáp ứng cùng kết quả.
Tình huống giả định thứ nhất: một chủ sở hữu chỉ muốn xem lại hình khi vật thể đang ở nơi khác. Họ có thể ưu tiên một cách xem dễ sử dụng, ảnh các góc và thông tin nguồn rõ. Nếu sau này muốn dùng dữ liệu ấy để phát triển bản mới, cần đánh giá lại khả năng đáp ứng. Một quyết định phù hợp cho việc xem không tự bao gồm mọi mục đích có thể phát sinh trong tương lai.
Tình huống thứ hai: dữ liệu sẽ được gửi cho một bên khác tiếp tục thiết kế. Nên mời bên nhận tham gia xác định yêu cầu ngay từ đầu và thử mở một mẫu đầu ra đại diện. Việc này giúp phát hiện sớm khác biệt giữa điều bên số hóa định bàn giao và điều bên sử dụng thực sự cần. Một ảnh chụp màn hình xoay được chưa thay thế kiểm tra trong công cụ và quy trình tiếp nhận cụ thể.
Xác định tác phẩm, phạm vi ghi nhận và quyền sử dụng
Trước khi ghi dữ liệu, cần nhận diện đúng vật thể và các phần thuộc phạm vi công việc. Tượng có tính cả bệ, bảng chữ, phụ kiện hay chỉ hình chính? Nếu một phần được tháo rời trong hồ sơ nhưng hiện đang gắn tại chỗ, ai có quyền cho phép tiếp cận hoặc thao tác? Danh sách phạm vi giúp tránh việc người đặt tưởng được ghi toàn bộ, trong khi bên thực hiện chỉ dự kiến mặt ngoài nhìn thấy từ những góc thuận tiện.
Nêu mục đích được phép dùng dữ liệu
Lưu nội bộ, công khai trên mạng, chỉnh hình và tạo một bản vật lý mới là những mục đích cần được làm rõ với người có quyền liên quan. Việc đang giữ hoặc quản lý tượng không nên được hiểu mặc nhiên là đã xác nhận mọi cách sử dụng dữ liệu của nó. Bài viết không đưa kết luận pháp lý cho trường hợp cụ thể; người phụ trách cần xác minh phạm vi phù hợp trước khi thực hiện hoặc chuyển dữ liệu cho bên khác.
Điều kiện tại địa điểm cũng phải được ghi: vị trí có thể tiếp cận, thời gian được làm việc, phần không được chạm và các giới hạn vận hành. Nếu cần thay đổi cách đặt hoặc tiếp cận mặt sau, đó là câu hỏi riêng cần được người có trách nhiệm xác nhận. Không di chuyển vật thể chỉ để thuận tiện ghi hình khi chưa có phương án và quyền phù hợp. Dữ liệu thiếu một vùng phải được báo rõ thay vì lấp bằng một thao tác chưa được phép.

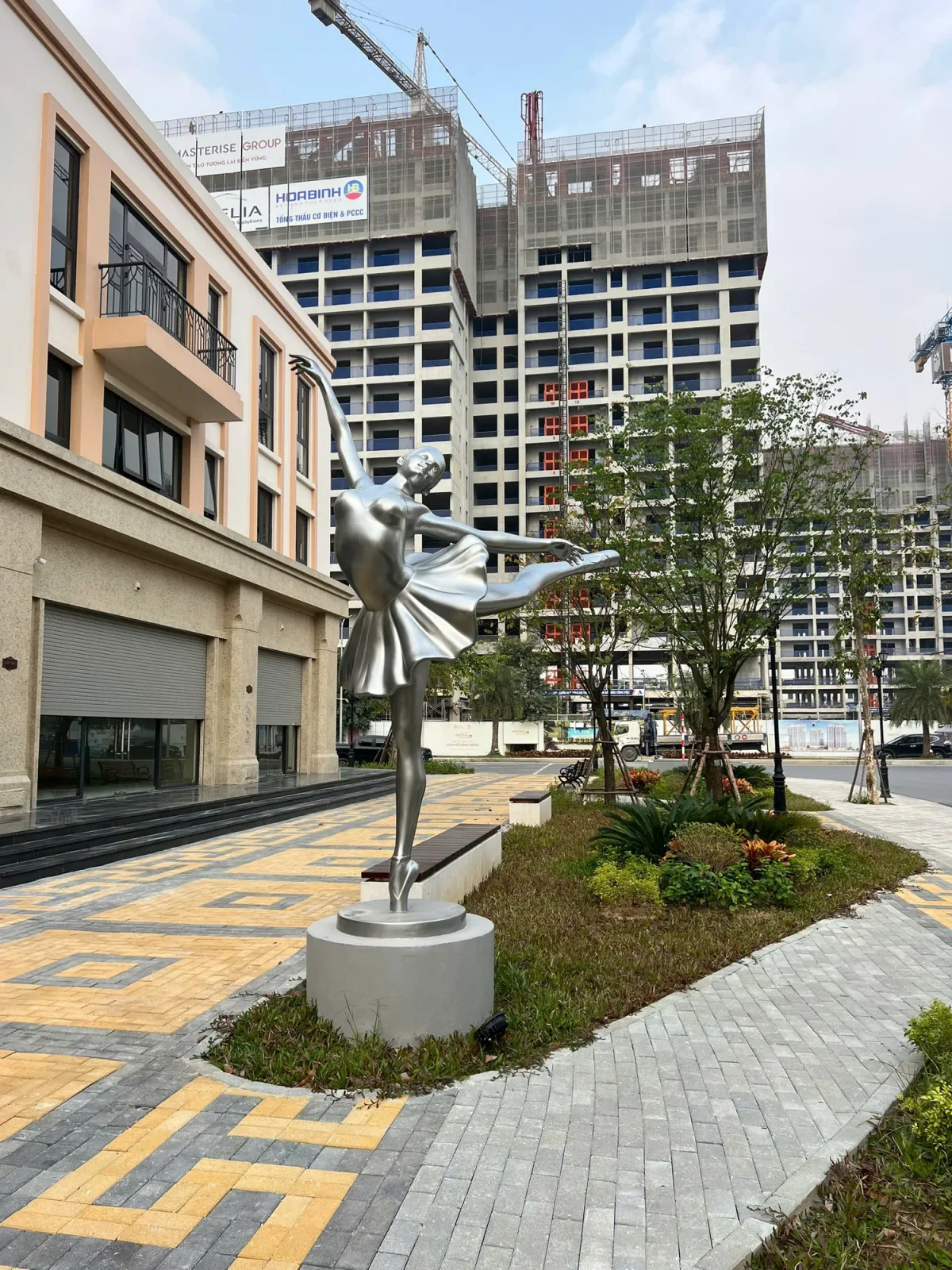

Một ảnh toàn cảnh giúp thấy tác phẩm đang gắn với bệ, cây, tường hoặc tuyến đi như thế nào. Hãy dùng nó để chỉ phạm vi và phần có thể bị che, đồng thời ghi ngày hiện trạng. Nếu địa điểm thay đổi trước ngày làm việc, cập nhật thông tin cho bên thực hiện. Số hóa bắt đầu từ một vật thể cụ thể trong một điều kiện cụ thể, nên hồ sơ đầu vào cần giữ cả hai lớp thông tin ấy.
Khảo sát hốc, mặt khuất và bề mặt khó ghi nhận
Một tác phẩm có cánh, tay ôm thân hoặc nhiều lớp nổi có thể chứa những vùng khó quan sát từ bên ngoài. Trước khi chốt đầu ra, yêu cầu bên thực hiện chỉ ra phần nào dự kiến ghi trực tiếp được, phần nào cần khảo sát thêm và phần nào có thể thiếu dữ liệu. Mặt sau sát tường, phần dưới chân hoặc khoảng hẹp giữa các cấu phần đều cần được xem xét theo mục đích sử dụng cuối.
Phân biệt phần đo được với phần được suy dựng
Một mô hình nhìn kín và trơn trên màn hình có thể đã trải qua bước làm đầy hoặc chỉnh sửa. Những bước ấy không nhất thiết là vấn đề, nhưng người nhận cần biết chúng nằm ở đâu và phù hợp mục đích nào. Nếu chỉ dùng để giới thiệu hình tổng thể, một cách xử lý có thể được chấp nhận; nếu dùng để đối chiếu hình học, phần suy dựng cần được nhận diện rõ để không bị coi là dữ liệu ghi trực tiếp.
Artec lưu ý trong tài liệu hỗ trợ rằng một số bề mặt tối, phản chiếu, trong hoặc bán trong có thể gây khó khăn cho quét quang học. Với người đặt, câu hỏi phù hợp là bên thực hiện dự kiến kiểm tra và xử lý giới hạn đó thế nào cho đúng vật thể. Không tự phủ bột, sơn hoặc chất làm mờ lên tác phẩm theo mẹo phổ thông. Mọi tác động lên bề mặt cần được đánh giá và cho phép riêng bởi người có trách nhiệm phù hợp.
Hình có nhiều phần vươn và khoảng mở cũng cần xem quan hệ trước sau ở nhiều góc. Một góc chính diện rõ đường bao không bảo đảm mặt trong của cánh hoặc khoảng sau cánh tay đã được ghi đủ. Có thể lập bản ảnh đánh dấu vùng cần hỏi, rồi yêu cầu phản hồi về mức độ bao phủ dự kiến. Đây là cách làm rõ phạm vi dữ liệu, không phải hướng dẫn người chưa được đào tạo tự chọn đường quét.
Nếu một vùng quan trọng không thể được ghi trong điều kiện cho phép, có thể cân nhắc đổi mục tiêu, bổ sung nguồn được xác nhận hoặc tổ chức khảo sát tiếp. Điều cần tránh là để bản xem đẹp che mất giới hạn ấy. Một bộ dữ liệu có phần thiếu được mô tả rõ thường hữu ích hơn một bộ trông đầy đủ nhưng người dùng không biết vùng nào là quan sát và vùng nào là giả định.
Tách màu bề mặt khỏi dữ liệu hình học
Một đường sơn, họa tiết hoặc bóng trong ảnh có thể khiến chi tiết trông như nổi lên, dù dữ liệu hình học chưa thể hiện phần nổi tương ứng. Ngược lại, một mô hình không có màu vẫn có thể chứa hình khối quan trọng. Vì vậy, cần hỏi đầu ra gồm những lớp thông tin nào, chúng được tạo và nối với nhau ra sao, thay vì đánh giá toàn bộ chất lượng qua một bản xem đã phủ màu.
Kiểm tra điều gì thuộc hình, điều gì thuộc diện mạo
Tài liệu Artec phân biệt dữ liệu khung hình chứa thông tin hình học với dữ liệu màu dùng cho bước phủ bề mặt trong quy trình của hãng. Ở mức đặt yêu cầu, sự phân biệt ấy giúp bạn nói rõ cần giữ đường bao, độ nổi hay màu sắc. Không cần chọn chế độ phần mềm thay người thực hiện; cần biết những đặc điểm quan trọng của tác phẩm đang được lưu trong lớp dữ liệu nào và giới hạn của lớp đó.
Lấy một hình nhiều màu ôm quả cầu chấm bi làm ví dụ quan sát. Màu tam giác trên thân và chấm tròn trên quả cầu là những dấu hiệu thị giác, nhưng muốn biết chúng có tương ứng với mặt phẳng hoặc độ nổi hay không cần kiểm tra hình thể. Khi xem dữ liệu số, có thể yêu cầu bản xem hình học tách màu và bản có màu để đối chiếu. Sự khác nhau giữa hai bản giúp đặt câu hỏi đúng về điều đã được ghi.
Nếu mục tiêu là nhận diện hình từ xa trên màn hình, màu có thể đóng vai trò lớn. Nếu mục tiêu là phát triển kích thước hoặc xử lý một vùng hình, phần hình học cần được kiểm chứng theo yêu cầu của bên sử dụng. Hai mục tiêu có thể cùng xuất hiện trong một dự án, nhưng cần được ghi thành tiêu chí riêng. Đừng dùng việc màu nhìn đẹp để kết luận rằng mọi hốc, cạnh hoặc tỷ lệ đều đã đáp ứng.
Cũng cần nói rõ tình trạng màu ở thời điểm ghi nhận. Nếu tác phẩm đã trải qua sửa chữa hoặc có vùng đang chờ xác minh, dữ liệu có thể đang phản ánh trạng thái đó. Người dùng sau không nên hiểu đây là màu nguyên bản hoặc bản thiết kế chuẩn nếu hồ sơ không xác nhận. Gắn ngày và mô tả hiện trạng giúp giữ quan hệ giữa hình số với vật thể thật mà nó xuất phát.
Kiểm chứng đầu ra theo mục đích đã thống nhất
Trước khi nghiệm thu dữ liệu, hãy quay lại câu việc cần làm tiếp. Với bộ dùng để xem, thử thao tác, hướng nhìn, cách mở và khả năng nhận diện các phần quan trọng. Với dữ liệu dùng cho công việc kỹ thuật tiếp theo, bên có chuyên môn cần xác định cách kiểm tra tỷ lệ, vùng thiếu, mức chi tiết và khả năng sử dụng. Không có một con số độ chính xác chung trong bài này áp dụng cho mọi vật thể, thiết bị và mục đích.
Chọn điểm đối chiếu có ý nghĩa
Người thực hiện và bên nhận nên thống nhất những đặc điểm hoặc kích thước cần kiểm tra, nguồn đối chiếu độc lập và cách ghi kết quả. Một số đo tổng thể đúng chưa tự xác nhận mọi chi tiết nhỏ cũng đúng. Tương tự, một vùng rất đẹp ở mặt trước không chứng minh phần sau có cùng mức dữ liệu. Tiêu chí phải gắn với vùng và công việc thực sự quan trọng, không chỉ với một chỉ số nghe ấn tượng.
Kiểm tra khả năng mở dữ liệu cũng cần được thực hiện trên đúng bên tiếp nhận. Có thể có tệp chính, tệp màu đi kèm, hình xem trước hoặc dữ liệu tham chiếu khác. Nếu một phần bị thiếu đường dẫn hoặc không được gửi cùng, bản nhận có thể khác bản bên thực hiện đang xem. Một lần thử mở gói bàn giao giúp phát hiện vấn đề trước khi người dùng cần làm việc thật, thay vì chỉ xác nhận đã tải được một tệp.
Khi phát hiện sai khác, ghi vị trí, biểu hiện, nguồn dùng để đối chiếu và phạm vi ảnh hưởng tới mục đích. Không gọi mọi khác biệt là lỗi nếu có phần đã được thỏa thuận giản lược, nhưng cũng không dùng từ “đã xử lý đẹp” thay cho việc kiểm tra yêu cầu. Nếu cần chỉnh dữ liệu, giữ phiên bản trước và bản sau cùng mô tả thay đổi để người nhận biết căn cứ nào đang được dùng.
Bài thử cuối có thể dùng chính tác vụ dự kiến: xem một chi tiết từ nhiều góc, nhập dữ liệu vào quy trình đã thống nhất hoặc gửi cho bên phát triển phản hồi khả năng tiếp nhận. Kết quả thử phải được ghi đúng phạm vi, không mở rộng thành bảo đảm cho mọi ứng dụng khác. Một đầu ra đáp ứng tốt việc này vẫn có thể cần bước xử lý hoặc xác nhận mới khi mục đích đổi.
Bàn giao cùng lịch sử, giới hạn và cách sử dụng
Gói dữ liệu nên đi cùng tên tác phẩm hoặc mã nhận diện, ngày ghi, phiên bản, phạm vi đã thực hiện và những giới hạn quan trọng. Nếu có vùng suy dựng, vùng chưa ghi hoặc bước giản lược, ghi cách nhận diện chúng. Thông tin này cần ở nơi người mở dữ liệu có thể tìm thấy, không chỉ nằm trong cuộc trò chuyện của hai người tham gia ban đầu.
Giữ bản nguồn và bản phục vụ công việc rõ vai trò
Nếu thỏa thuận có nhiều loại tệp, phân biệt bản lưu nguồn, bản đã xử lý và bản nhẹ để xem nhanh. Người nhận cần biết dùng bản nào cho việc nào, đồng thời giữ quan hệ phiên bản giữa chúng. Không đổi tên tất cả thành “bản cuối” rồi bỏ mô tả. Khi có thay đổi quyền sử dụng hoặc mục đích, kiểm tra lại phạm vi đã được xác nhận trước khi công khai, sửa thiết kế hoặc tạo một bản mới.
Các ảnh tại trang dự án chính thức có thể giúp bạn nhận diện những dạng hình và bối cảnh muốn trao đổi. Khả năng số hóa, đầu ra và phạm vi hỗ trợ cần được hỏi riêng với đơn vị phù hợp; ảnh tác phẩm không tự xác nhận có dịch vụ quét hoặc một mức chất lượng dữ liệu. Đề bài rõ giúp cuộc trao đổi bắt đầu từ nhu cầu thật và căn cứ có thể kiểm tra.
Một bộ dữ liệu hữu ích không chỉ giống tác phẩm trên màn hình. Nó phải nói rõ xuất phát từ vật thể nào, ghi được phần nào, đã được xử lý ra sao và phù hợp với việc gì. Khi mục đích, bằng chứng kiểm tra và giới hạn đi cùng tệp, người sử dụng sau có thể quyết định dựa trên thông tin đầy đủ hơn, thay vì đoán khả năng của một hình xoay đẹp.
