Nhựa composite uốn cong: phân biệt tạo hình sẵn với uốn sau hoàn thiện
Khi hỏi về nhựa composite uốn cong, người đặt có thể đang hình dung ba việc khác nhau: sản xuất một chi tiết vốn có hình cong, dùng một loại tấm được cho phép uốn trong giới hạn nhất định, hoặc bẻ lại một thành phẩm đã cứng để vừa nơi lắp. Những việc này cần được phân biệt trước khi chọn phương án. Một đường cong đẹp trong ảnh không cho biết sản phẩm đã được tạo hình bằng cách nào.
Với mô hình và trang trí, điều nên mô tả trước là hình cong cuối cùng bạn cần, các điểm phải khớp và bối cảnh sử dụng. Sau đó, bên chuyên môn mới xác định cách tạo ra hình ấy. Bài viết tập trung vào bước làm rõ đề bài và kiểm tra hình học; không hướng dẫn gia nhiệt, ép hoặc cưỡng bức thành phẩm. Các ảnh chỉ dùng tham khảo đường nét và dạng bộ phận, không xác nhận vật liệu hay kỹ thuật của từng hình.
Phân biệt tạo hình cong với uốn một tấm đã có
Một chi tiết được làm theo khuôn hoặc phương án tạo hình cong có thể mang đường cong ngay từ quá trình sản xuất. Khi bàn với xưởng, bạn đang đặt một hình dạng cuối, chứ không nhất thiết yêu cầu họ lấy tấm phẳng rồi bẻ lại. Điều này cần được viết rõ trong đề bài, nhất là khi người thiết kế dùng từ uốn để mô tả vẻ ngoài nhưng bên thực hiện lại hiểu đó là một thao tác sau sản xuất.
Trường hợp dùng tấm có khả năng uốn cho phép cần dựa vào tài liệu của đúng sản phẩm. Tên composite không tự chỉ ra giới hạn uốn, hướng uốn hoặc điều kiện áp dụng. Nếu bên cung cấp đề xuất một tấm cụ thể, hãy yêu cầu họ nêu căn cứ sử dụng cho hình dạng mong muốn. Không lấy việc một mẫu nhỏ có thể cong bằng tay làm bằng chứng rằng toàn bộ tấm sẽ đáp ứng yêu cầu lắp đặt.
Thành phẩm đã hoàn thiện lại là một tình huống khác. Nó có thể gồm lớp vỏ, lớp phủ, gân, phần lõi hoặc các liên kết mà ảnh mặt ngoài không cho thấy. Vì vậy, khi chi tiết không khớp tại hiện trường, cần đối chiếu bản vẽ và xác định nguyên nhân trước. Không tự bẻ, hơ nóng hoặc dùng lực ép để làm vừa chỗ lắp mà chưa có phương án được bên có trách nhiệm xác nhận.
Loại nền nhựa là thông tin cần làm rõ
Tài liệu của Exel Composites phân biệt nền nhựa nhiệt rắn và nhiệt dẻo về khả năng tái tạo hình bằng nhiệt. Sự phân biệt này cho thấy không thể dùng một cách xử lý chung cho mọi composite. Tuy nhiên, biết tên nhóm nhựa vẫn chưa đủ để quyết định thao tác với một sản phẩm cụ thể. Cấu tạo và tình trạng hoàn thiện cần được nhà sản xuất hoặc người phụ trách kỹ thuật xem cùng nhau.
Người đặt có thể bắt đầu bằng một câu rõ: tôi cần bề mặt cong theo hình này, xin đề xuất cách sản xuất phù hợp và nêu phần nào được tạo sẵn. Nếu đã có tấm hoặc thành phẩm, cần gửi thêm mã sản phẩm và hồ sơ hiện có. Cách hỏi ấy mở đường cho phương án khả thi, thay vì buộc xưởng đáp ứng một thao tác đã được gọi tên khi chưa đủ thông tin.
Mô tả đường cong bằng các hướng nhìn và điểm mốc
Một ảnh phối cảnh giúp hình dung cảm giác nhưng thường không đủ để mô tả đường cong. Cần có hình nhìn từ trên, từ phía trước và từ bên cạnh nếu các hướng ấy thể hiện khác nhau. Chỉ rõ điểm bắt đầu, điểm kết thúc, đoạn cao nhất hoặc vị trí gần tường nhất. Những mốc này giúp người thực hiện biết phần nào cần khớp chính xác với kiến trúc và phần nào có thể trao đổi thêm về hình thức.
Đường cong theo một hướng có thể hình dung như mặt bên của một ống; bề mặt cong theo hai hướng có thể gợi một vùng lòng bát. Đây chỉ là ví dụ để phân biệt hình học, không phải cách phân loại mọi sản phẩm. Với hình tự do, cần có thêm mặt cắt ở những vị trí thay đổi rõ. Nếu không, cùng một đường bao nhìn thẳng có thể được diễn giải thành nhiều bề mặt khác nhau.
Đường bao giống nhau chưa chắc có cùng độ cong
Hai chi tiết có thể cùng điểm đầu và điểm cuối nhưng phần giữa phình khác nhau. Khi đặt vào hốc, khác biệt ấy có thể quyết định việc chúng có vừa không gian hay không. Vì thế, hãy kiểm tra cả mặt cắt giữa chứ không chỉ kích thước dài và rộng. Nếu hình cong phải đi sát một bề mặt có sẵn, cần khảo sát hiện trạng phù hợp thay vì dựa vào một kích thước tổng được ghi từ xa.
Nếu bản vẽ sử dụng bán kính, cần chỉ rõ bán kính đó áp dụng cho đoạn nào và lấy theo mặt nào của chi tiết. Không phải mọi đường cong đều là một cung tròn duy nhất. Một dáng lượn có thể chuyển từ cong nhẹ sang cong hơn, hoặc đổi hướng qua nhiều vùng. Hãy để người thiết kế thể hiện cách chuyển ấy, tránh dùng một con số duy nhất để thay cho toàn bộ hình dạng phức tạp.
Với một tấm cong có hoa văn, cũng cần ghi hướng của họa tiết. Đường cong đúng nhưng hoa văn bị xoay hoặc đảo bên vẫn khiến mẫu không khớp ý tưởng. Có thể đánh dấu mặt nhìn chính, cạnh trên và phía hướng về lối đến trên bản vẽ. Những ký hiệu đơn giản này đặc biệt hữu ích khi nhiều đoạn trông gần giống nhau và phải đi qua các nhóm sản xuất, vận chuyển, lắp đặt khác nhau.
Hỏi giới hạn của đúng sản phẩm và đúng cấu tạo
Nếu phương án dự kiến thực sự cần uốn một loại tấm, hãy hỏi tài liệu nào cho phép việc đó. Thông tin cần gắn với mã tấm, cấu tạo và điều kiện sử dụng, không chỉ tên nhà sản xuất hoặc một dòng quảng cáo. Nếu nhà cung cấp không có căn cứ cho hình cong đang cần, nên xem lại cách tạo hình hoặc lựa chọn khác cùng người có chuyên môn thay vì tiếp tục dựa trên phỏng đoán.
Người đặt cũng nên hỏi tấm có hướng làm việc hoặc hướng uốn được quy định không. Đây là câu hỏi để bên kỹ thuật kiểm tra tài liệu, không phải lời khẳng định rằng mọi tấm đều giống nhau. Nếu đã có lớp hoàn thiện, cần biết xác nhận có bao gồm lớp đó hay chỉ nói về tấm nền. Một phương án phù hợp ở trạng thái chưa hoàn thiện chưa tự chứng minh kết quả sẽ tương tự sau khi thêm các thành phần khác.
Không nên đặt yêu cầu theo kiểu càng mỏng càng dễ uốn rồi tự giảm chiều dày. Bề dày, cấu tạo và hình dạng phải được xem theo chức năng của toàn bộ hạng mục. Nếu một tấm cần thay đổi để tạo được đường cong, bên thiết kế phải đánh giá lại những yêu cầu liên quan. Người đặt nên yêu cầu phương án hoàn chỉnh thay vì chỉ một thao tác sửa thông số riêng lẻ.
Khi so sánh các đề xuất, hãy tách phần cam kết về hình dạng khỏi phần xác nhận khả năng sử dụng. Một mẫu lên đúng đường cong là bằng chứng về hình học của mẫu đó; các yêu cầu kỹ thuật còn cần cách kiểm tra tương ứng. Không gọi một mẫu là đạt mọi yêu cầu chỉ vì nó vừa khung trong một lần thử. Hồ sơ nên nêu rõ từng kết quả đang xác nhận điều gì.
Nhóm mô hình composite có thể dùng làm điểm tham khảo khi trao đổi về những hình dạng đặt riêng. Hãy mang theo ảnh vị trí, bản mô tả đường cong và những điểm bắt buộc phải khớp. Điều hữu ích nhất từ cuộc tư vấn là biết cần sản xuất như thế nào và kiểm tra ở đâu, chứ không phải nhận một lời đồng ý chung rằng vật liệu có thể làm cong.
Chia đường cong thành bộ phận mà vẫn giữ mạch nhìn

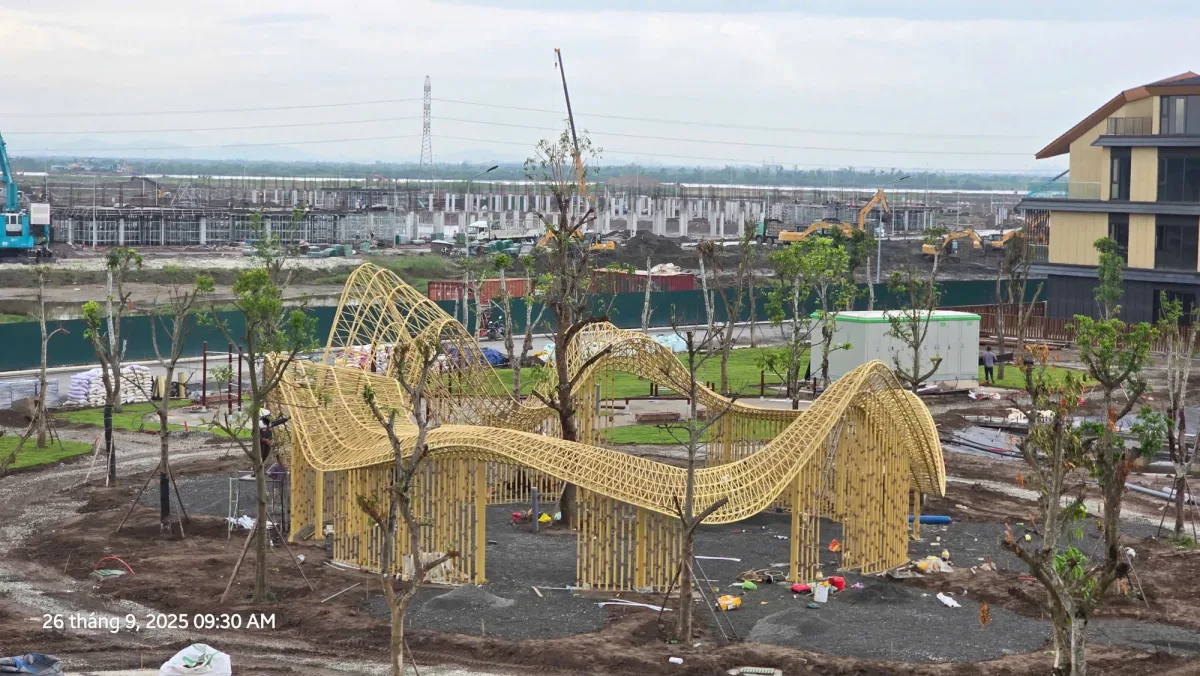

Một hình cong lớn có thể cần được chia thành các đoạn theo điều kiện triển khai. Việc chia nên được bàn cùng bản hình học, bởi mỗi đường nối đều nằm trên bề mặt người xem có thể nhận ra. Một chỗ nối ngay đỉnh uốn có thể gây chú ý khác với chỗ nằm trong vùng ít biến đổi. Người thiết kế và xưởng cần cùng xem những vị trí khả thi, thay vì để cách chia được quyết định hoàn toàn ở cuối quá trình.
Tại nơi hai đoạn gặp nhau, cần kiểm tra sự tiếp tục của bề mặt, không chỉ việc hai mép chạm được vào nhau. Nếu hướng cong thay đổi đột ngột, mắt có thể thấy một chỗ gãy dù đường ráp được hoàn thiện gọn. Bản duyệt nên có góc nhìn dọc theo đường cong để phát hiện điều này. Ảnh chính diện đôi khi che mất sự lệch ở hướng tiếp tuyến giữa hai phần.
Hoa văn, vân và đường viền cũng phải có mốc đi qua chỗ nối. Nếu một đường trang trí chạy liên tục, hãy đánh dấu vị trí cần gặp nhau trên các đoạn kế tiếp. Trong trường hợp chủ động ngắt bằng một khe hoặc dải chuyển, cần thể hiện rõ đó là ý đồ thiết kế. Cách làm này tránh cuộc tranh luận sau cùng về một đường ngắt vốn không có trong hình đã duyệt.
Vận chuyển là một lý do khác để xem cách chia đoạn từ sớm. Đường cong chiếm không gian theo cả chiều sâu, nên kích thước đóng gói và đường đưa vào địa điểm cần được bên thực hiện kiểm tra. Người đặt nên cung cấp ảnh cửa, hành lang và những hạn chế tiếp cận đã biết. Không nên mặc định một đoạn có chiều dài vừa cửa sẽ chắc chắn đi qua được khi hình còn có độ vòm lớn.
Với bộ trang trí cần tháo và dựng lại, nên đánh mã từng đoạn cùng chiều lắp. Phần decor trang trí sự kiện là điểm tham khảo cho bối cảnh ấy. Yêu cầu tái sử dụng cần được nói ngay trong đề bài để phương án tính đến việc nhận diện, vận chuyển và đối chiếu hình sau mỗi lần dựng, thay vì chỉ chú ý đến vẻ ngoài ở lần đầu.
Duyệt mẫu hình học trước khi tập trung vào màu
Mẫu kiểm tra hình nên thể hiện đủ những vùng quyết định: đoạn cong nhất, chỗ đổi hướng, điểm nối và phần tiếp giáp với nơi đặt. Không nhất thiết mọi bước đều cần một mẫu hoàn chỉnh kích thước cuối, nhưng bên thực hiện phải giải thích mẫu đại diện cho điều gì. Nếu chỉ xem một mảnh cong đều, bạn chưa có cơ sở duyệt chỗ chuyển giữa hai hướng cong trong sản phẩm cuối.
Nên duyệt hình ở màu trung tính hoặc trạng thái khiến đường bao dễ đọc. Hiệu ứng sơn bóng, vân hoặc ánh sáng trình bày có thể làm người xem phân tâm khỏi chỗ lõm, chỗ gãy và sự lệch giữa các đoạn. Khi hình học đã rõ, màu hoàn thiện mới được xem cùng vị trí sử dụng. Hai bước này hỗ trợ nhau nhưng không nên bị nhập thành một nhận xét chung rằng mẫu trông đẹp.
Với một chi tiết chạy sát tường hoặc quầy, thử lắp cần dựa trên dữ liệu hiện trạng được xác nhận. Nếu địa điểm vẫn thay đổi trong lúc sản xuất, hãy ghi rõ mốc bàn giao mặt bằng dùng làm căn cứ. Một đường cong được làm đúng bản cũ vẫn có thể không khớp sau khi tường được điều chỉnh. Khi đó cần kiểm tra sự thay đổi của cả hai phía, không kết luận ngay rằng thành phẩm cần bị bẻ lại.
Người duyệt nên ghi ý kiến theo vị trí: đoạn đầu, vùng giữa, mặt trong hay mặt ngoài. Những nhận xét như cong mềm hơn hoặc ôm hơn cần được chuyển thành hình minh họa hoặc điểm mốc có thể cùng xem. Nếu chỉ tăng giảm đường cong bằng lời, hai bên dễ hiểu khác mức độ. Một bản đánh dấu rõ thường giúp sửa đúng ngay một vùng mà không làm lệch các điểm đã phù hợp.
Kết quả duyệt hình cần lưu cùng ngày, phiên bản và danh sách điều còn mở. Nếu có thay đổi về cách chia đoạn hoặc cấu tạo sau đó, hãy yêu cầu xem lại ảnh hưởng đến đường cong. Không tiếp tục dùng chữ đã duyệt cho một hình đã khác. Giữ hồ sơ liền mạch sẽ giúp người lắp biết mình phải đối chiếu với phương án nào, thay vì chọn tấm ảnh mới nhất trong chuỗi trao đổi.
Giữ hình đã duyệt trong lắp đặt và sử dụng
Khi nhận các đoạn cong, kiểm tra mã, hướng đặt và trạng thái bề mặt trước khi đưa vào vị trí. Những dấu hiệu bất thường nên được chụp lại để bên thực hiện đánh giá. Người đặt không cần thử bằng cách bẻ hoặc ép để xem tấm có đàn hồi hay không. Kiểm tra hình dạng và kiểm tra chuyên môn cần theo phương án đã thống nhất, tránh tạo thêm hư hại trong lúc muốn xác minh chất lượng.
Nếu một đoạn không khớp, cần xem lại vị trí, chiều xoay, thứ tự lắp và dữ liệu hiện trường. Có khi vấn đề đến từ việc đổi bên hai chi tiết tương tự hoặc dùng sai mốc, không phải đường cong sản xuất. Sau khi loại trừ những nguyên nhân đó, bên có trách nhiệm mới quyết định bước xử lý. Không để sức ép tiến độ biến việc cưỡng bức thành phẩm thành giải pháp mặc định.
Hướng dẫn bàn giao nên nêu cách vận chuyển, lưu giữ và tháo lắp nếu có nhu cầu tái dùng. Những bộ phận cong dễ bị hiểu nhầm là có thể xếp chồng hoặc ép vào nhau để tiết kiệm chỗ. Người vận hành cần biết cách bảo quản do bên thực hiện xác nhận, cùng vùng nào được phép tiếp xúc khi chuyển. Không tự thay đổi cách kê đặt chỉ vì bề mặt ngoài chưa xuất hiện dấu hiệu ngay lập tức.
Một yêu cầu tốt về composite dạng cong bắt đầu từ hình cần có và kết thúc bằng cách đối chiếu hình ấy tại nơi dùng. Khi phân biệt được tạo hình sẵn, khả năng uốn cho phép của sản phẩm và việc sửa thành phẩm, người đặt sẽ tránh được nhiều hiểu nhầm. Cuộc trao đổi cũng cụ thể hơn: đường cong ở đâu, điểm nào phải khớp và bằng chứng nào xác nhận phương án đã đáp ứng đúng mục đích.
Trao đổi phương án phù hợp
Nếu cần một chi tiết cong theo không gian, hãy gửi hình tham khảo, các hướng nhìn, điểm tiếp giáp và thông tin về tấm hoặc thành phẩm đang có. Nêu rõ nhu cầu lắp cố định hay tháo dựng lại để phương án được xem đầy đủ.
