Nhựa composite trong: vì sao còn sáng mà các nét nhỏ phía sau đã nhòe?
Một vùng còn sáng chưa chắc còn giữ được hình phía sau
Đặt yêu cầu cho ba khe trắng
Khi tìm hiểu nhựa composite trong cho một ý tưởng tạo hình, bạn có thể hình dung một chiếc lá nằm sau lớp bề mặt sáng dịu. Nhìn từ ngoài, dáng lá vẫn hiện lên. Nhưng nếu chiếc lá có ba khe trắng mảnh, liệu người xem còn đếm được cả ba? Câu hỏi ấy cụ thể hơn cảm giác “trông khá trong”. Nó buộc người thiết kế chỉ ra phần thông tin nào của họa tiết phải được giữ lại.
Hãy đặt một yêu cầu nhỏ cho mô hình giấy: đường bao chiếc lá phải rõ, đồng thời ba khe bên trong phải tách nhau từ vị trí quan sát đã chọn. Nếu chỉ giữ được dáng chung, phương án chưa đạt mục tiêu này. Một mảng lớn có thể đủ để gợi tên hình, trong khi các khoảng trống tạo nên nhịp riêng của hình đã nhập lại. Vì vậy, nhận ra chiếc lá và đọc được cấu trúc của chiếc lá cần được ghi thành hai nhận xét riêng.
Sự phân biệt giữa thấy sáng và nhìn rõ đã là nền tảng quen thuộc khi bàn về lớp nhìn xuyên. Bài này đi thêm một bước bằng phép trộn tám ô tự đặt, rồi một bài quan sát với hai cỡ vạch. Cuối cùng, chúng ta chọn thứ tự đặt chiếc lá và tấm mờ trong một mô hình giấy. Kết quả thực hành nêu dưới đây đều là tình huống giả định để giải thích cách đọc; đây chưa phải một thí nghiệm đã được thực hiện.

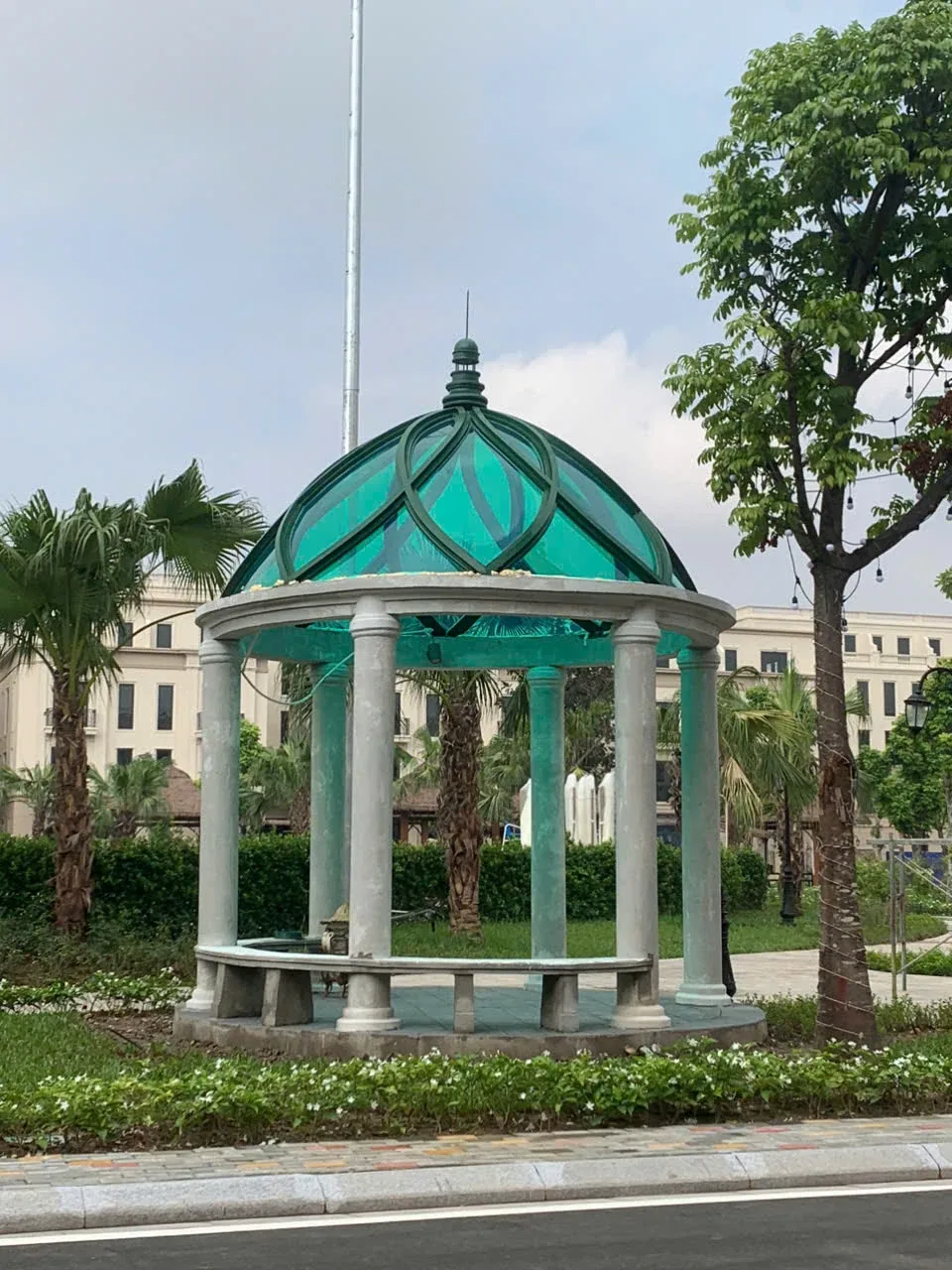

Khi xem các bố cục tạo hình tham khảo, hãy thử chú ý cả mảng lớn lẫn phần rỗng nhỏ. Ảnh mái vòm dưới đây có những ô xanh và các gân cong dễ nhận ra. Riêng ảnh này không cho biết mái làm bằng gì, ánh sáng đi qua bao nhiêu, hoặc một họa tiết đặt phía sau sẽ còn nét đến mức nào. Các tấm dùng trong bài tập cũng chỉ là dụng cụ quan sát sẵn có, không đại diện cho thành phần của một hệ composite.
Vẽ hai cỡ vạch để đường bao lớn không che mất chi tiết nhỏ
Một thẻ, hai cỡ chi tiết
Dùng một tờ giấy mặt mờ, thước và bút có sẵn để vẽ hai ô sọc cạnh nhau. Ô F có các vạch đen rộng khoảng hai milimét, xen khe trắng cũng khoảng hai milimét. Ô C dùng vạch và khe rộng khoảng tám milimét. Hai ô nên có kích thước tổng thể gần nhau, mỗi ô dành xấp xỉ một nửa bề rộng cho đen và một nửa cho trắng. Đây là thẻ vẽ tay, không phải mục tiêu chuẩn với diện tích đã được hiệu chuẩn.
Đặt cạnh chúng một chiếc lá tô đen, chừa ba khe trắng mảnh trong hình. Khe có thể gần bằng bề rộng khe của ô F; phần thân lá đủ lớn để vẫn dễ nhận ra từ xa. Chỉ cần chừa giấy trắng khi tô, không cần dao khoét. Đợi toàn bộ mực khô trước khi đặt tấm lên gần thẻ. Ba hình cùng nằm trên một mặt giấy giúp bạn không phải đổi mục tiêu giữa chừng và vô tình thay cả tỷ lệ nhìn.
Chọn điểm nhìn cách thẻ khoảng năm mươi centimét, nhìn tương đối thẳng vào mặt giấy. Trước khi thêm bất kỳ tấm nào, hãy đếm từng khe của hai ô và xác định vị trí ba khe trên lá. Nếu ô mảnh đã không đọc được, tăng cỡ vạch hoặc chọn khoảng nhìn gần hơn ngay từ đầu. Sau khi xác lập được điểm nhìn phù hợp, giữ nguyên điểm đó cho cả chuỗi. Một giới hạn có sẵn ở lượt nhìn trực tiếp không thể dùng để kết luận tấm đã làm mất chi tiết.
Khi ghi nhận, phân biệt ba tình trạng: đếm được từng khe; chỉ nhận ra đây là một vùng sọc; hoặc không còn nhận ra sọc. Chẳng hạn, cảm giác “vẫn có vân” chưa trả lời được liệu khe thứ hai có tách khỏi khe thứ ba. Với chiếc lá, bạn cần chỉ được từng khe thay vì dựa vào trí nhớ rằng đã vẽ ba khe. Bài tập sẽ rõ hơn nếu người quan sát đọc hình đang thấy trước khi đối chiếu thẻ ban đầu.

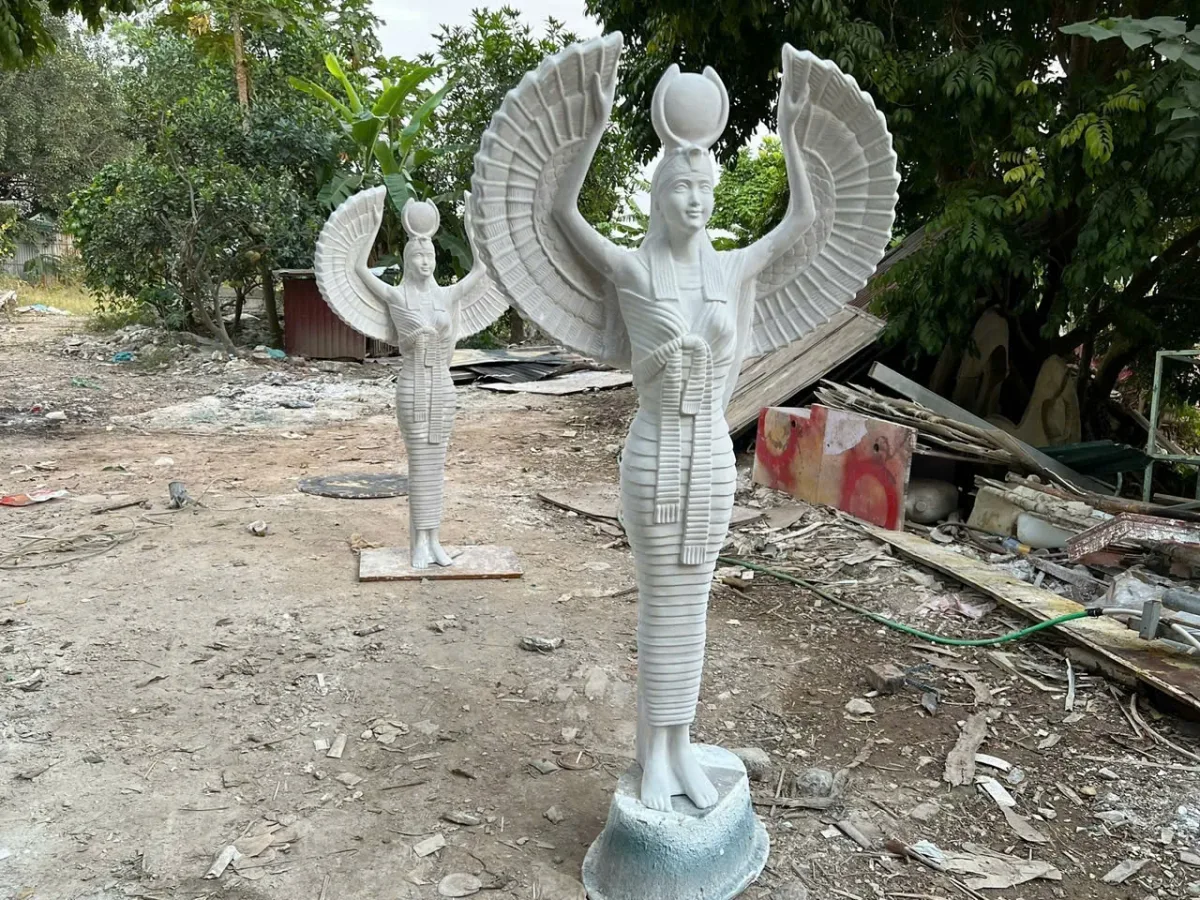

Trong ảnh đôi tượng có cánh, đường bao cánh rộng và các gân nhỏ lặp lại cùng xuất hiện. Hai cấp hình này gợi đúng việc cần tách khi đọc thẻ: nhận ra đôi cánh không tự động xác nhận từng gân đều đọc rõ. Ảnh chỉ giúp hình dung cấp độ chi tiết, không cung cấp kết quả cho bài quan sát qua tấm.
Giữ nguyên tổng trong một phép trộn tám ô
Hai quy tắc cho cùng đầu vào
Trước khi cầm tấm lên, hãy thử một bài toán hoàn toàn trên giấy. Chia một dải thành những ô bằng nhau và gán mỗi ô một trọng số ánh sáng tuyến tính không âm. Chọn hai mức là một trăm và không. Các số này do bài viết đặt ra, không mang đơn vị lux, không phải giá trị điểm ảnh và không biểu thị phần trăm truyền qua. Ta chỉ dùng chúng để nhìn rõ sự khác nhau giữa tổng của một dải và cách các giá trị nằm cạnh nhau.
Mẫu mảnh gồm tám ô sáng tối luân phiên. Mẫu thô gom bốn ô sáng thành một nhóm, tiếp theo là bốn ô tối. Cả hai cùng có bốn ô một trăm và bốn ô không, nên cùng tổng bốn trăm, cùng trung bình năm mươi. Bây giờ giả sử mỗi mẫu được lặp mãi sang hai phía. Trong một chu kỳ tám ô, ô cuối và ô đầu là hàng xóm của nhau; không có mép ảnh bị cắt làm rơi mất một phần lượng đang tính.
Cho dải đi qua hai quy tắc tưởng tượng. Quy tắc A trả mỗi giá trị về đúng ô cũ, giữ nguyên toàn bộ hình. Quy tắc B giữ lại một nửa ở ô ban đầu, chuyển một phần tư sang hàng xóm bên trái và một phần tư sang bên phải. Muốn biết giá trị mới của một ô, cộng phần nó giữ với hai phần nhận từ hàng xóm. Mọi phép tính dưới đây đều chỉ là một lượt áp dụng quy tắc B.
Ở mẫu mảnh, một ô sáng nằm giữa hai ô tối giữ lại năm mươi và không nhận thêm gì, nên thành năm mươi. Ô tối nằm giữa hai ô sáng không có phần tự giữ, nhưng nhận hai lần hai mươi lăm, cũng thành năm mươi. Điều này đúng với toàn bộ chu kỳ. Dải sau trộn có tám ô giống hệt nhau: không còn vị trí sáng tối luân phiên nào để nhận ra. Tuy thế, tổng vẫn là bốn trăm.
Với mẫu thô, hai ô sáng nằm sâu trong nhóm có hàng xóm sáng ở cả hai bên. Chúng giữ năm mươi, nhận thêm hai phần hai mươi lăm và vẫn bằng một trăm. Hai ô sáng ở rìa chỉ có một hàng xóm sáng, nên còn bảy mươi lăm. Ở phía tối, ô sát ranh nhận một phần hai mươi lăm; ô sâu bên trong vẫn bằng không. Biên nhóm đã dịu đi nhưng phần trong sáng và phần trong tối vẫn khác nhau rõ rệt.
Mẫu mảnh trước: 100, 0, 100, 0, 100, 0, 100, 0.
Mẫu mảnh sau: 50, 50, 50, 50, 50, 50, 50, 50.
Mẫu thô trước: 100, 100, 100, 100, 0, 0, 0, 0.
Mẫu thô sau: 75, 100, 100, 75, 25, 0, 0, 25.
Mỗi hàng có tổng 400 và trung bình 50. Ô đầu nối với ô cuối trong chu kỳ lặp.
So sánh quy tắc A và B cho thấy một tổng duy nhất không mô tả đủ hình được giữ lại. Với cùng đầu vào mảnh, A giữ sọc còn B xóa sọc, dù cả hai cùng trả về tổng bốn trăm. Với đầu vào thô, B vẫn để lại hai miền khác nhau. Kết luận này xuất phát từ các phép cộng vừa làm và điều kiện dải lặp; nó không cần giả định một tấm thật có đúng đặc tính của quy tắc B.
Bạn cũng có thể kiểm tra sự khác nhau giữa giảm mọi ô theo cùng tỷ lệ và chuyển giá trị sang ô bên cạnh. Nếu chỉ chia đôi từng ô của mẫu mảnh, các vị trí sáng vẫn xen tối, nhưng tổng giảm một nửa. Trong phép trộn trên, tổng được giữ mà sự xen kẽ biến mất. Hai thao tác tạo hai kết quả khác nhau. Vì vậy, tăng sáng một bức ảnh đã mất khe không đồng nghĩa khôi phục được thông tin khe ban đầu.
Đặt tấm khô giữa thẻ và mắt, rồi chỉ dịch tấm
Theo dõi cả hai khoảng cách
Để chuyển từ phép tính sang một quan sát đơn giản, chuẩn bị một tấm nhựa trong gần phẳng, mép an toàn, cùng một tờ giấy can hoặc giấy mờ mỏng đủ cho phép nhìn thấy thẻ đặt gần nó. Chỉ dùng vật sẵn có phù hợp. Nếu không có, phần tính trên giấy vẫn là bài tập hoàn chỉnh. Không cần pha nhựa, mài mặt, cắt kính hay dùng chất lỏng để thay đổi bề mặt. Cũng không cần thử lên tác phẩm thật.
Dựng thẻ thẳng đứng tại vị trí cố định. Ánh sáng phòng ổn định chiếu lên mặt trước của thẻ từ bên cạnh; ánh sáng phản xạ từ giấy đi qua tấm rồi tới mắt. Thẻ không phải màn hình phát sáng. Bố trí sao cho tay hoặc tấm không che đáng kể ánh sáng tới phần đang đọc. Tránh nắng chiếu trực tiếp và phản sáng mạnh phủ lên sọc. Mục tiêu là nhìn chính những nét giấy đã vẽ, không nhìn một vệt chói chạy trên mặt tấm.
Giữ mắt tại điểm đã chọn, chẳng hạn cách thẻ năm mươi centimét. Đưa tấm nhựa trong vào khoảng giữa, song song với thẻ, quan sát qua vùng giữa đủ rộng của tấm. Lần lượt đặt tấm gần sát thẻ, cách thẻ hai centimét, rồi cách thẻ tám centimét. Sau đó trả về vị trí gần sát ban đầu. “Gần sát” có thể là tiếp xúc khô nhẹ hoặc khe nhỏ nhất giữ ổn định được; ghi đúng cách bạn làm, không giả vờ có một khoảng bằng không tuyệt đối.
Có hai khoảng cách cần ghi. Khi thẻ và mắt cách nhau năm mươi centimét, ba vị trí trên tương ứng khoảng tấm đến mắt gần năm mươi, bốn mươi tám và bốn mươi hai centimét. Dịch tấm làm thay đổi cả khoảng tấm đến thẻ lẫn khoảng tấm đến mắt. Vì thế đây là so sánh các cấu hình nhìn, chưa cô lập riêng một thông số vật liệu. Điểm thuận lợi là thẻ và mắt đứng yên, nên cỡ góc của hình gốc không bị thay bởi việc đưa thẻ lại gần.
Bỏ tấm ra và đọc thẻ trực tiếp một lần nữa. Sau đó làm toàn bộ chuỗi với giấy mờ, vẫn giữ thẻ, điểm nhìn và vùng quan sát. Không chồng hai tấm trong lượt này. Đổi loại tấm là một phép so sánh khác với dịch vị trí của cùng tấm; cần ghi riêng để khỏi gộp hai thay đổi vào một kết luận. Cũng không có giả định hai vật tự có ấy truyền cùng lượng ánh sáng.
Nếu tấm võng, nghiêng nhiều hoặc tay che vùng thẻ, dừng lại và ổn định cách giữ ở mép. Khi sửa bố trí, nên làm lại chuỗi cho tấm đó từ đầu. Các mốc khoảng cách chỉ là gợi ý thuận tiện cho một bàn nhỏ; chúng không cam kết rằng giấy nào cũng gây nhòe ở mốc nhất định. Kết quả ít đổi hoặc không đọc được ở mọi mốc vẫn là điều cần ghi nhận.
Đọc riêng nền sáng, mép nhòe và khe còn tách
Một kịch bản để tập đọc kết quả
Mỗi lần dừng tấm, hãy đọc ô F, ô C rồi đến chiếc lá theo cùng thứ tự. Với ô F, hỏi có chỉ ra từng khe trắng được không. Với ô C, hỏi nhóm vạch rộng còn phân biệt rõ không. Với lá, chỉ vị trí ba khe và kiểm tra xem có khe nào nhập thành vùng chung. Nếu chỉ ghi “rõ hơn” hoặc “mờ hơn”, bạn sẽ khó nhớ phần nào đã đổi và phần nào vẫn giữ khi so hai vị trí sau đó.
Một chuỗi giả định có thể diễn ra như sau: tấm nhựa trong ở cả ba mốc vẫn cho phép đếm hai cỡ vạch và ba khe lá. Giấy mờ đặt sát thẻ vẫn cho tách được khe nhỏ, dù mép có vẻ mềm. Khi cách thẻ hai centimét, khe của ô F bắt đầu khó phân biệt, còn ô C vẫn rõ. Khi cách tám centimét, các khe mảnh nhập lại trong khi sọc thô và dáng ngoài chiếc lá vẫn nhận ra được. Đây là kịch bản để tập diễn giải, chưa phải kết quả của một loại giấy cụ thể.
Nếu đưa giấy trở lại sát thẻ và các khe dễ đọc hơn như lượt đầu, nhận xét hợp lý là hình thấy được phụ thuộc cấu hình trong chuỗi này. Lượt quay lại giúp kiểm tra khả năng lặp, nhưng không loại hết sai lệch: ánh sáng phòng có thể đổi, tay có thể nghiêng giấy hoặc mắt có thể dịch. Nếu lượt về khác hẳn lượt đầu, ghi khác biệt đó và tìm điều kiện đã thay trước khi dùng chuỗi để chọn bố cục.
Trường hợp giấy quá kín khiến cả hai ô đều khó thấy ở mọi mốc không cung cấp sự phân biệt theo cỡ chi tiết mà bài tập mong muốn. Trường hợp gần như không đổi theo vị trí cũng không cần sửa thành câu chuyện “khe sẽ mất”. Còn một tấm trong bị nhăn có thể làm đường vạch lệch, gãy hoặc uốn. Hãy mô tả sự xê dịch ấy riêng với việc mép mềm dần, bởi nhìn thấy hình méo không tự chứng minh hình đã trải qua đúng phép trộn trên giấy.
Nếu chụp để lưu, giữ máy cố định và đặt nét vào thẻ. Khi thiết bị cho phép, giữ phơi sáng, cân bằng trắng và cách hiển thị giữa các lượt. Máy tự lấy nét trên tấm có thể khiến thẻ phía sau mờ thêm. Nếu không kiểm soát được, dùng quan sát trực tiếp làm kết quả chính và ảnh làm ghi nhớ bố trí. Không kéo độ sáng hai ảnh cho bằng nhau rồi suy rằng hai tấm có cùng độ truyền qua; đó chỉ là thay cách hiển thị ảnh.
Gọi đúng haze và clarity, rồi dừng trước con số đo
Giới hạn của bài quan sát
Tài liệu Transparency Measurement của BYK-Gardner phân biệt tổng truyền qua, haze và clarity. Tán xạ góc rộng liên quan vẻ sương và giảm tương phản; tán xạ góc hẹp liên quan độ sắc của chi tiết, với ảnh hưởng của khoảng cách vật đến tấm. Những khái niệm này không cho phép gán giấy đang dùng thành loại “chỉ haze” hay “chỉ clarity”; nhiều ảnh hưởng có thể cùng xuất hiện.
Phạm vi công khai của ASTM D1003 đề cập phép thử haze và truyền sáng của nhựa trong với dụng cụ, điều kiện hình học quy định. Quan sát trên bàn ở đây không thực hiện phép thử đó; bài viết không sử dụng toàn văn tiêu chuẩn trả phí.
Quay lại thẻ giấy, hãy xét hai câu ghi nhận khác nhau. Câu thứ nhất là “vẫn thấy vùng giấy sáng nhưng không chỉ được ba khe”. Nó nói đúng điều người quan sát làm được và chưa làm được, không tự cung cấp một tỷ lệ haze. Câu thứ hai là “các vạch còn đậm nhưng bị lệch sang bên tại một nếp cong”. Câu này mô tả vị trí nét thay đổi, không nên được đổi thành khẳng định tấm làm mất tương phản theo cùng cách như ô mảnh trong phép tính.
Có thể thử đọc ghi chép như một người chưa nhìn bố trí. Nếu họ không biết khe nào đã nhập, khoảng tấm đến thẻ là bao nhiêu, hoặc lượt trực tiếp có rõ không, ghi chép còn thiếu thông tin để chọn cách xếp lớp. Bổ sung những điều quan sát được ấy có ích hơn gán một con số chất lượng tự nghĩ ra. Đặc biệt, việc vẫn thấy đường bao ngoài không đủ trả lời câu hỏi về ba khoảng trắng hẹp trong hình.

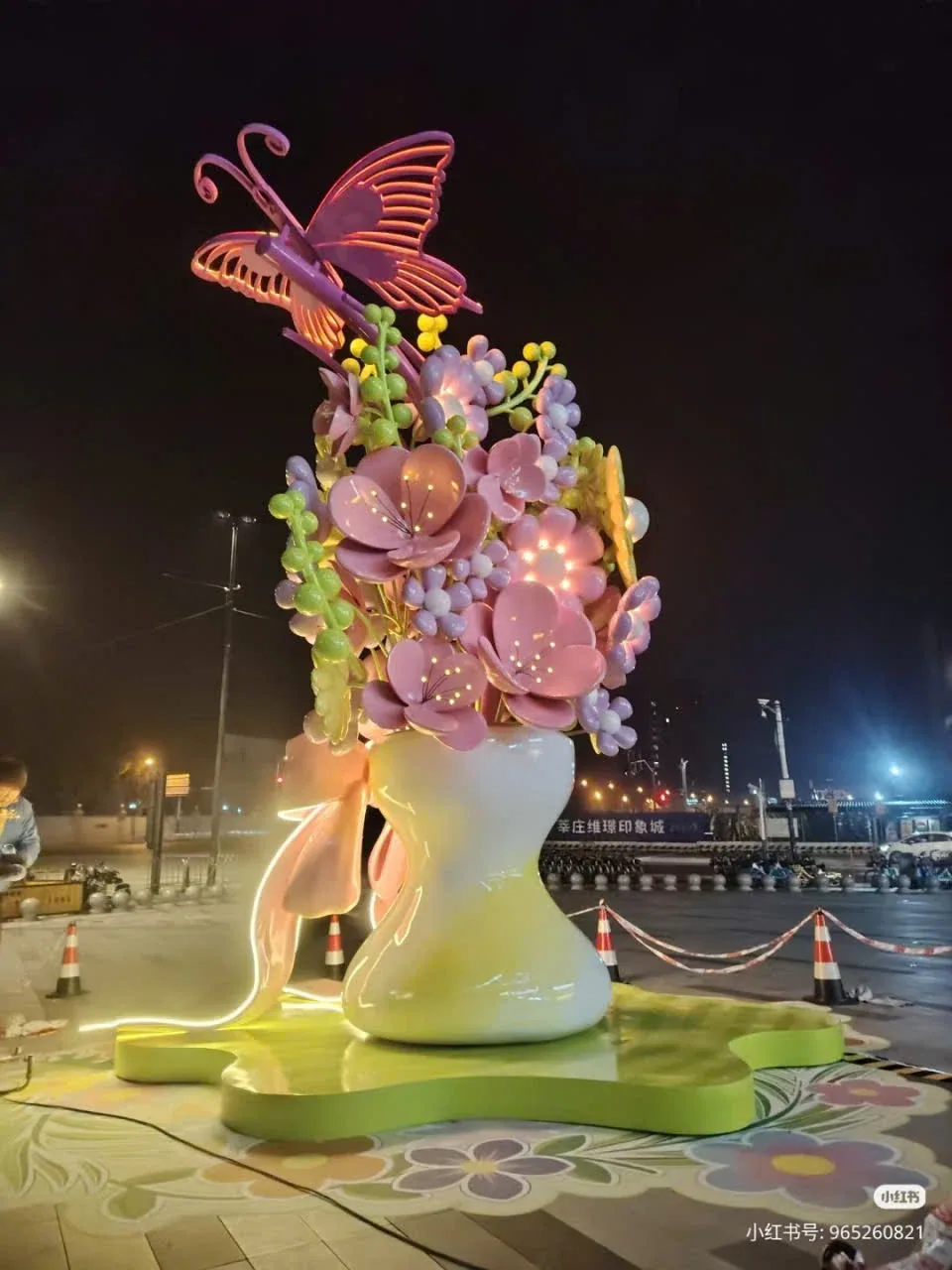

Ảnh hoa và bướm trong cảnh đêm có nhiều cấp đường viền: mảng hoa lớn, cánh bướm và những đường sáng nhỏ. Có thể dùng ảnh để tự hỏi phần nào cần người xem nhận ra trước. Nhưng ảnh không cho biết ánh sáng đi qua phần vật liệu nào, không ghi lại thẻ thử và không thể thay cho số đo. Từ ảnh hay việc một khe biến mất, chúng ta cũng chưa có căn cứ xác định thành phần hoặc một lỗi gia công cụ thể.
Chọn thứ tự hai lớp cho chiếc lá có khe nhỏ
Giữ khe hay giữ cảm giác lớp?
Bây giờ hãy dùng đúng mục tiêu ban đầu để quyết định, thay vì kết thúc ở câu “tùy trường hợp”. Mô hình giấy cần chiếc lá đứng trước một nền mềm, đồng thời người xem ở điểm đã chọn phải tách được ba khe. Trong chuỗi giả định, phương án đặt lá sau giấy mờ, cách giấy tám centimét, giữ được dáng lớn nhưng làm nhập các khe. Với mục tiêu đã nêu, phương án đó chưa đáp ứng phần quan trọng của hình.
Chọn một thứ tự lớp khác: chuyển thẻ chiếc lá sang phía người xem của giấy mờ, để giấy mờ nằm phía sau làm lớp nền. Từ vị trí quan sát cũ, đọc chiếc lá trực tiếp và chỉ lại cả ba khe. Việc đọc này là bước xác nhận bố cục giấy mới có giữ điều mình cần hay không. Không dùng kết quả của lượt cũ để tự động tuyên bố phương án mới đã thành công, vì hình, nền và cách che nhau vừa được sắp xếp lại.
Sự thay đổi có cái giá về tạo hình. Chiếc lá nay nằm ở lớp trước, nên cảm giác nhìn qua một lớp xa đã giảm; chiều sâu tương đối, vùng bóng và cách lá tách nền cũng có thể khác. Nếu chủ đích ban đầu là một bóng lá thấp thoáng, đặt sau giấy có thể phù hợp hơn. Tuy nhiên, bài tập này đã chọn yêu cầu giữ ba khe, nên ưu tiên phiên bản lá ở phía trước và chấp nhận thay cảm giác lớp.
Một cách kiểm tra quyết định là che phần ghi chú, nhìn mô hình rồi nói ngắn gọn mình đang nhận ra điều gì. Nếu chỉ thấy “một chiếc lá” mà không chỉ được ba khoảng trắng, việc chuyển lớp vẫn chưa hoàn thành yêu cầu. Khi ấy có thể cần xem lại kích thước khe hoặc nền đang làm chúng khó đọc, nhưng đó là một vòng thử mới với điều kiện mới. Đừng xóa kết quả trước chỉ để giữ kết luận đã muốn có.

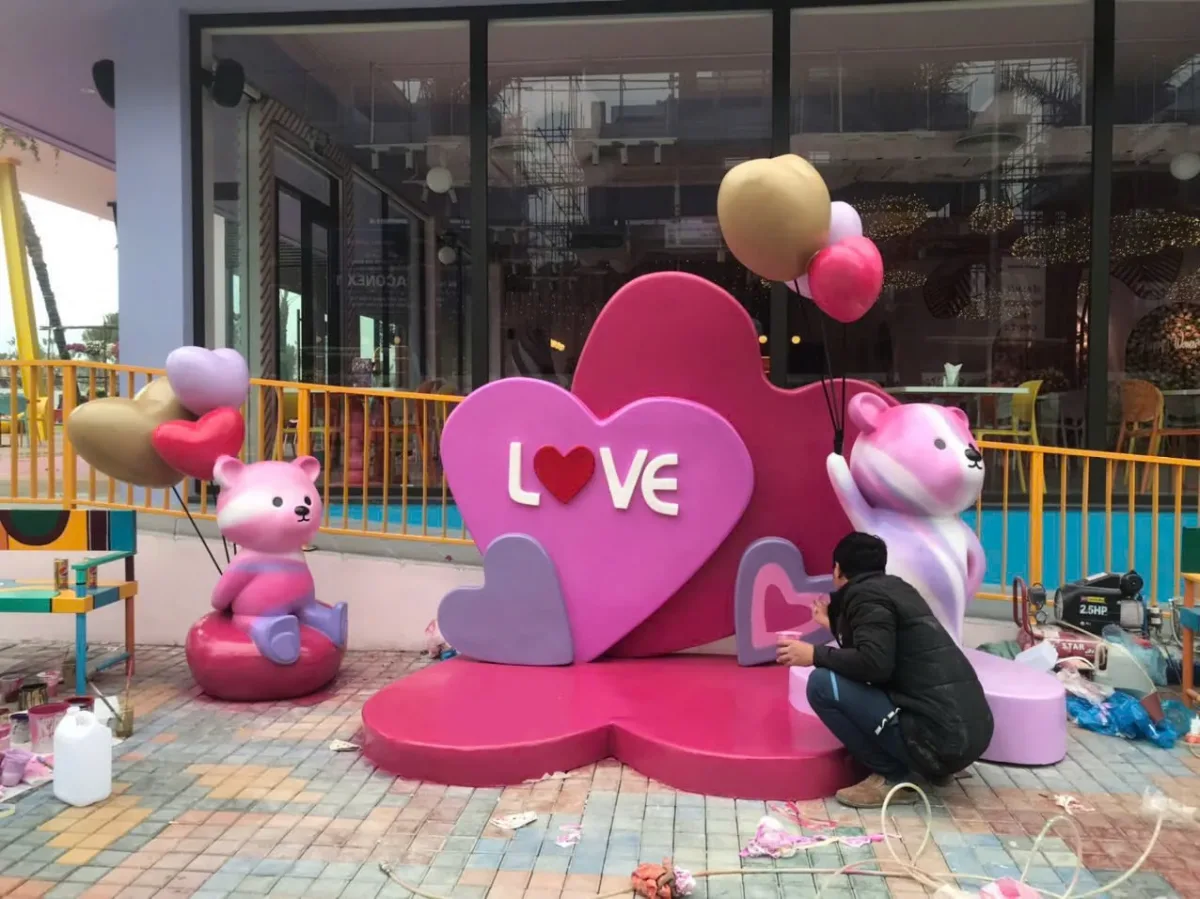

Ảnh tiểu cảnh LOVE gợi một phân biệt tương tự: mảng trái tim lớn có thể được nhận ra trước khi từng nét chữ nhỏ được đọc. Khi thiết kế thứ tự các lớp, hãy xác định phần nào mang ý nghĩa cần giữ, thay vì yêu cầu mọi chi tiết có cùng mức ưu tiên. Ảnh chỉ đóng vai trò tham khảo bố cục; không có lớp thử hoặc phép đo nào trong ảnh chứng minh cho lựa chọn của mô hình giấy này.
Đầu ra cuối cùng là một mô hình giấy đã chọn thứ tự lớp, kèm câu giải thích cụ thể: “Tôi đặt họa tiết ở phía gần người xem vì ba khe cần được đọc rõ hơn là cảm giác nhìn nó qua một lớp mờ ở xa.” Câu này nêu cả điều giữ và điều đánh đổi. Nó giúp cuộc trao đổi tiếp theo đi thẳng vào ý tưởng hình ảnh, trong khi các vấn đề cấu tạo của composite thật vẫn cần được xem xét riêng trên đối tượng phù hợp.
