Nhựa composite đổ khuôn: nhìn đường nước vào và đường khí ra bằng một cốc nhựa

Một hốc có miệng mở vẫn có thể đang chứa khí

Khi tìm hiểu nhựa composite đổ khuôn, ta dễ hình dung rằng chất lỏng tới miệng một hốc thì sẽ đi hết vào trong. Một chiếc cốc nhựa trong có thể giúp kiểm tra cách hình dung ấy. Úp cốc xuống nước, nghiêng một lượt rồi đưa về đúng tư thế ban đầu: hình bên ngoài trở lại như cũ, nhưng phần nước trong lòng có nhất thiết giống trước? Điểm đáng quan sát nằm ở những gì đã xảy ra giữa hai lần đứng yên.

Bài thực hành dùng cốc nhỏ và nước ở nhiệt độ phòng để nhận ra khí đang chiếm chỗ. Trên giấy, vẽ mặt cắt cốc như chữ U úp: miệng mở ở dưới, đáy kín trở thành mái ở trên. Khoảng nằm giữa hai thành là lòng cốc. Tô phần bạn dự đoán nước sẽ tới khi miệng đã ngập; để bên cạnh một hình chưa tô dành cho quan sát thật. Ghi rõ hình nào là dự đoán, tránh sửa lại nó sau khi đã thấy kết quả.

Hai phần màu kem có lòng âm dạng nhóm người được đặt cạnh hình gia đình đã tô màu và một màn hình. Nguồn: mohinhdieukhac.vn.

Trong ảnh từ Mô Hình Điêu Khắc, hai phần màu kem có những lòng âm dạng người. Chúng giúp ta gọi tên khoảng lõm và hướng mở nhìn thấy. Ảnh chưa cho biết chất lỏng từng vào đó thế nào, khí đi đâu hoặc các phần này vận hành ra sao. Vì vậy, phần thử sau đây được đặt hoàn toàn trên chiếc cốc của người đọc.

Hãy giữ ba khái niệm riêng: sức chứa của lòng cốc, phần nước hiện diện và phần còn khí. Một vật ngập trong nước vẫn có thể chứa khí bên trong. Điều cần ghi là nước đã tiếp cận vùng nào, chứ chưa phải một kết luận về khả năng điền đầy một khuôn sản xuất.

Chọn một tư thế và một mốc ngập có thể trở lại

Chuẩn bị cốc nhựa trong nhỏ, nguyên vẹn, thành đủ cứng để cầm nhẹ mà không méo; chậu nhựa trong đặt vững trên bàn; nước, khăn, thước và giấy. Chọn chậu đủ rộng để cốc nghiêng mà không chạm thành hoặc đáy. Một gợi ý hình học là cốc cao và rộng khoảng 4 cm, nước sâu khoảng 8 cm, miệng cốc úp thẳng nằm dưới mặt nước khoảng 6 cm. Đây là bố trí đề xuất chưa được thử, cần điều chỉnh theo đồ dùng thực tế.

Với cốc cao 4 cm và miệng sâu 6 cm khi úp thẳng, mái kín ở khoảng 2 cm dưới mặt nước. Nếu nước sâu 8 cm, miệng còn cách đáy khoảng 2 cm. Các khoảng này giải thích vì sao bố trí có thể để cốc ngập mà không tì đáy; vẫn phải kiểm tra khoảng trống riêng trong lúc nghiêng, khi đường bao cốc đổi hướng.

Đo từ mặt nước hiện tại

Khi cốc úp thẳng, gọi d là khoảng thẳng đứng từ mặt nước ngoài chậu tới mặt phẳng miệng cốc. Hai lần cần so sánh phải có cùng hướng cốc và cùng d. Nếu nước ngoài chậu thay đổi mức sau khi khí thoát, phải xác định lại d theo mặt nước lúc ấy. Một vạch cố định trên thành chậu chỉ đánh dấu độ cao; nó không tự bảo đảm độ ngập vẫn bằng lần trước.

Đánh dấu ngoài thành cốc ba cao độ: một phần tư, một nửa và ba phần tư chiều cao lòng, tính từ miệng tới đáy kín. Các dấu giúp mô tả vị trí mặt phân cách. Chúng chưa phải vạch đo thể tích, nhất là với cốc loe. Cầm ở vị trí không che miệng, giữ nhẹ và dự tính khoảng trống cho cả lượt nghiêng.

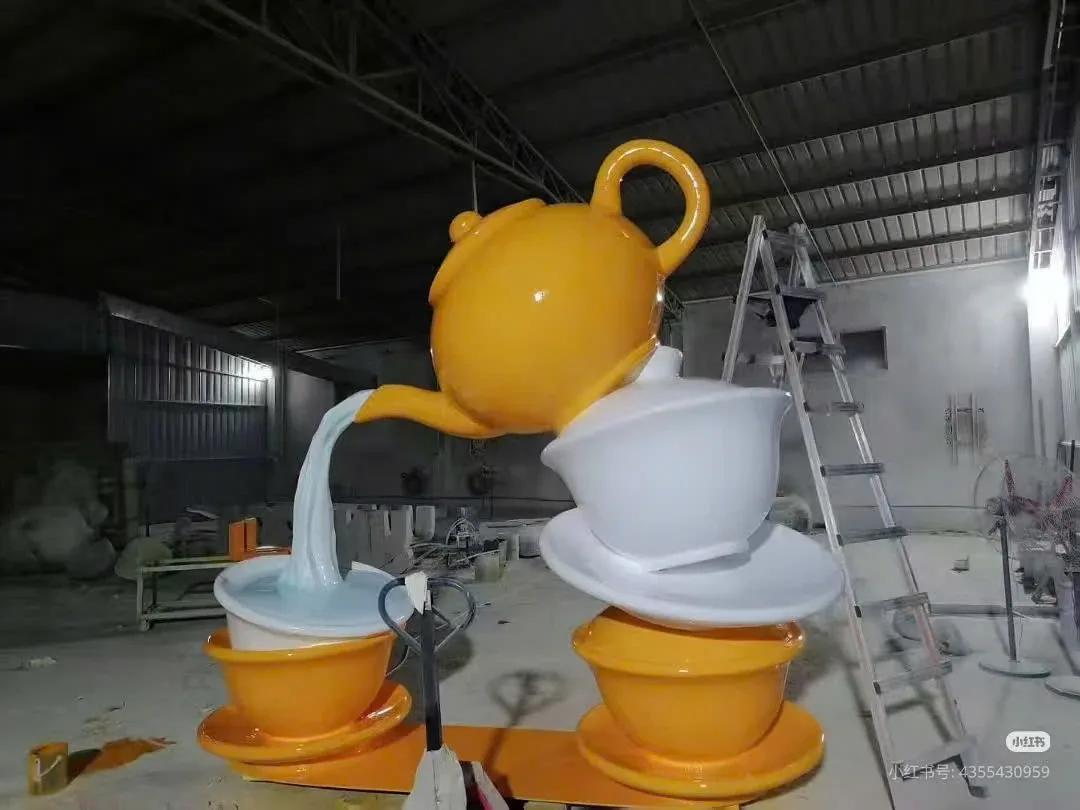

Cụm tạo hình ấm vàng nghiêng về phía tách, với dải màu xanh nhạt nối từ vòi xuống miệng tách. Nguồn: mohinhdieukhac.vn.

Cụm ấm và tách trong ảnh biểu diễn một dáng rót bằng dải cong xanh nhạt. Dải ấy không phải chứng cứ nước đang chảy. Trên bàn thực hành, ta cần nhìn trực tiếp nước trong cốc nhỏ. Giữ nước xa ổ điện, để người lớn phụ trách nếu có trẻ tham gia và lau khô sau buổi thử. Không cần hóa chất, đục lỗ hay thiết bị tạo áp suất cho câu hỏi này.

Hạ thẳng cốc và nhìn mặt phân cách ở trong

Bắt đầu với cốc chứa không khí ở ngoài nước. Quay miệng xuống, hạ chậm với trục cốc thẳng đứng tới độ ngập đã chọn. Giữ nguyên, đợi mặt nước bớt dao động rồi nhìn ngang qua thành chậu và thành cốc. Gọi trạng thái này là A. Trước khi tìm một con số, hãy xác định bạn có phân biệt được khối nước liên tục bên dưới với vùng khí phía trên hay không.

Thành ướt và lòng chứa nước là hai quan sát

Màng nước bám thành hoặc vài giọt gần đáy kín có thể gây nhầm. Chúng cho biết bề mặt có nước, nhưng chưa cho thấy toàn bộ khoảng lòng đã được nước chiếm. Nếu nhìn được mặt phân cách, ghi nó nằm ở đâu so với ba vạch. Nếu ảnh phản chiếu hoặc thành cốc khiến ranh giới không rõ, ghi “chưa đọc được”. Một mục để trống có chú thích đáng tin hơn một vị trí điền theo dự đoán.

Tài liệu The Air Up There của Science World và Nanaimo Science dùng cốc úp để minh họa không khí bị giữ lại. Theo OpenStax, mục về chất lưu và áp suất, khí có thể tích không cố định và tương đối dễ nén. Vì thế, không nên mặc định nước tuyệt đối không vào cốc úp. Ta đọc mức thực tế thay vì buộc quan sát khớp một câu khẩu hiệu.

Có thể đọc thêm A lần nữa trước khi nghiêng, vẫn giữ cùng d và hướng cốc. Hai lượt gần nhau giúp nhận ra mức dao động hoặc độ khó đọc. Ghi cả việc thành bị bóp, miệng bị che hay cốc chạm đáy nếu có, vì những thay đổi ấy làm phép so sánh khác đi. Cốc luôn được giữ bằng tay; đây không phải phép thử một vật nổi tự do.

Cho khí có cơ hội rời miệng, rồi trở lại đúng tư thế cũ

Từ A, nghiêng cốc từ từ, giữ toàn bộ miệng dưới mặt nước và tránh đáy, thành chậu. Gọi giai đoạn chuyển động này là B. Quan sát vùng khí trong cốc và mép miệng ở phía cao: bạn có thấy bọt rời khỏi mép rồi đi lên không? Ghi “thấy”, “không thấy” hoặc “không chắc”. Không cần lắc mạnh, tìm một góc nghiêng cố định hay cố làm xuất hiện số bọt mong muốn.

Trong lúc nghiêng, vị trí mái và miệng đối với vùng khí thay đổi. Có thể quan sát khí dịch về phía cao và có cơ hội đi qua miệng. Nhưng khi cốc đang nghiêng, các vạch chiều cao cũng nghiêng theo. Một đường nước trông dài hơn trên thành lúc này chưa đủ để kết luận lượng khí đã giảm bao nhiêu. B dùng để theo dõi sự kiện, chưa dùng làm số đọc trực tiếp đối chiếu với A.

Đưa cốc về cùng hướng và cùng độ ngập

Sau lượt quan sát, quay cốc trở lại úp thẳng. Đặt miệng ở đúng d so với mặt nước ngoài chậu hiện tại, đợi nước yên và đọc lại bằng góc nhìn ngang như trước. Gọi trạng thái mới là C. Bây giờ mới đặt hình A cạnh hình C: cùng chiếc cốc, cùng hướng và cùng độ ngập, nhưng giữa chúng có một lượt chuyển động đã được ghi. Đó là phần lịch sử mà một ảnh chụp tư thế cuối thường bỏ sót.

Chẳng hạn, nếu A có d bằng 6 cm còn C chỉ bằng 5 cm, dù hai cốc đều úp thẳng thì điều kiện chưa khớp. Đưa C về lại mốc đã chọn rồi mới đọc. Có thể vẽ một đường ngang biểu diễn mặt nước ngoài ở từng hình và ghi d ngay bên cạnh. Nhờ vậy, người xem bản ghi phân biệt được sự đổi mức ngoài chậu với sự đổi vùng nước bên trong.

Nếu miệng từng nhô khỏi mặt nước ở B, không khí ngoài có thể vào cốc. Hãy đánh dấu lượt ấy riêng, không gộp với lượt miệng luôn ngập. Cũng ghi nếu tay bóp thành hoặc cốc chạm một bề mặt. Nếu C vẫn còn túi khí thì giữ nguyên kết quả đó; không chuyển sang ép, bơm hoặc hút để đạt một hình “đầy” dự kiến. Một lượt thử có ích khi điều kiện và quan sát rõ ràng, kể cả khi chênh lệch khó thấy.

Giải một bản ghi giả định mà không biến nó thành số đo

Giả sử trang ghi có ba dòng sau. A: cốc úp thẳng, d bằng 6 cm, mặt nước trong lòng nằm dưới vạch một phần tư. B: cốc nghiêng với miệng luôn ngập, thấy một cụm bọt rời mép cao. C: cốc trở lại úp thẳng, d vẫn bằng 6 cm tính từ mặt nước hiện tại, mặt nước trong lòng nằm giữa vạch một nửa và ba phần tư. Toàn bộ tình huống này là ví dụ giả định, không phải dữ liệu từ một thí nghiệm đã làm.

Kết luận vừa với bản ghi

Ở C, nước đã tới vùng cao hơn trong lòng cốc so với A trong cùng tư thế và độ ngập. Quan sát bọt ở B hỗ trợ nhận xét có khí rời cốc trong khoảng giữa. Như vậy, chỉ biết cốc đang úp ở độ sâu 6 cm chưa đủ để suy phần nước bên trong. Ta còn cần biết cốc đã trải qua những gì trước lúc đọc.

Không thể lấy “giữa vạch một nửa và ba phần tư” thành một phần trăm thể tích nếu chưa biết hình lòng cốc. Cũng không thể đếm một cụm bọt rồi suy lượng khí chính xác: các bọt có thể khác kích thước và thay đổi khi di chuyển. Bản ghi này trả lời một câu hỏi về vùng nước tiếp cận, chưa cho tốc độ điền khuôn hoặc mức giảm khuyết tật trong sản phẩm.

Nếu hai lần đọc A trước khi nghiêng vốn đã khác nhau nhiều, hãy xem lại độ ổn định của tay và góc nhìn. Khi chênh lệch A/C cũng nhỏ như dao động ấy, bản ghi chưa phân biệt rõ tác động của lượt nghiêng. Có thể lặp lại một lượt với điều kiện được ghi đầy đủ, thay vì lựa riêng cặp hình hợp với dự đoán.

Các kết quả khác vẫn có chỗ trên giấy. Nếu thấy bọt nhưng không đọc rõ chênh lệch A/C, giữ riêng hai nhận xét ấy. Nếu không thấy bọt và hai mức giống nhau trong độ rõ hiện có, chưa thể kết luận khí không bao giờ thoát. Nếu chỉ thấy thành ướt sau khi nghiêng, chưa đủ gọi lòng đã đầy. Muốn bắt đầu lượt mới, lấy cốc ra, đổ nước và cho không khí vào; ghi rằng cốc lúc này đã ướt, khác trạng thái khô ban đầu.

Đọc đường thông của một hốc, không chỉ độ sâu của một rãnh

Trở lại bản cắt chữ U úp, vẽ ranh vật rắn bằng nét liền, tô vùng nước và để một ký hiệu riêng cho khí. Chỉ ra miệng chung nơi nước và khí có thể trao đổi với bên ngoài. Sau đó vẽ C ở cùng hướng cạnh A. Nếu quan sát cho thấy vùng nước thay đổi, sự khác nhau cần xuất hiện trong phần tô, dù đường bao chiếc cốc vẫn giữ nguyên.

Tạo hình vỏ sò màu trắng có các rãnh tỏa ra và mép trên lượn sóng. Nguồn: mohinhdieukhac.vn.

Tạo hình vỏ sò có các rãnh tỏa ra trên mặt nhìn thấy. Một rãnh có nét tối chưa đồng nghĩa với một hốc có mái giữ khí như cốc úp. Để nói về khí bị giữ, cần biết không gian ba chiều và hướng mở trong trạng thái đang xét. Nhìn độ sâu biểu kiến của rãnh từ một ảnh chưa cung cấp đủ thông tin đó.

Ba chú thích làm rõ sơ đồ

Ở sơ đồ tự vẽ, viết ba câu ngắn: miệng ở đâu, khí ban đầu nằm ở đâu, quan sát nào cho biết khí đã rời đi. Nếu câu cuối chỉ là “cốc đã nghiêng”, bạn mới ghi chuyển động. Hãy bổ sung điều thật sự nhìn thấy, chẳng hạn bọt rời mép, và tách nó khỏi cách giải thích. Nếu chưa thấy rõ, giữ dấu hỏi thay vì vẽ đường khí tưởng tượng như một đường đã được xác nhận.

Cách đặt câu hỏi này cũng hữu ích khi xem các tạo hình trong dự án: phần lộ ra cho phép mô tả hình dáng, còn lòng khuất cần dữ liệu khác. Không có cơ sở chọn vị trí đục lỗ hay hướng đổ từ ảnh vỏ sò. Bài cốc giúp tập phân biệt thông tin đang có với thông tin cần thêm, đồng thời giữ đường nước vào và đường khí ra trong cùng một chuỗi quan sát.

Mang đúng câu hỏi trở lại việc tìm hiểu đổ khuôn

Điều có thể mang theo là câu hỏi cụ thể: chất lỏng đã tiếp cận vùng nào và khí còn ở đâu trong cấu hình đang xét? Với cốc, ta tự theo dõi được A, B và C. Với vật liệu đổ khuôn, độ nhớt, khả năng thấm ướt, các chi tiết nhỏ và quá trình đóng rắn đều khác nước trong chậu. Một lượt nghiêng có kết quả ở cốc chưa xác định được cách xử lý cho sản phẩm thật.

Bồn dáng cánh hoa màu sáng đặt trên chân đế ở khu gia công ngoài trời. Nguồn: mohinhdieukhac.vn.

Ảnh bồn dáng cánh hoa chủ yếu cho thấy mặt ngoài và chân đế. Đường viền nhiều thùy chưa nói được mặt cắt lòng, hướng rót hoặc lối khí ra. Không cần xoay hay thử nước trên tạo hình lớn trong ảnh để hoàn thành bài học này.

Trong giải thích của Smooth-On về bọt trên bề mặt khuôn cao su, khí trong mẫu xốp, khí cuốn khi trộn và phản ứng với ẩm ở một số hệ urethane là những nguồn được phân biệt. Phạm vi ấy cho thấy ngay cả khi nói “bọt”, ta vẫn phải hỏi nguồn nào; không thể áp một nguyên nhân cho mọi nhựa composite. Bài nước chỉ làm rõ một tình huống khí đã có sẵn trong lòng cốc.

Bài Boyle của University College Cork nêu điều kiện lượng khí không đổi và nhiệt độ không đổi. Khi bọt rời cốc, lượng khí đang giữ trong lòng đã thay đổi; vì vậy không dùng một quan hệ cho lượng khí cố định xuyên suốt A/B/C.

Kết thúc bằng trang ghi thật và hai mặt cắt A/C. Mỗi dòng có tư thế, d khi úp thẳng, mức nước đọc được, việc thấy bọt và các thay đổi ngoài dự kiến. Để các ô quan sát trống cho tới khi làm. Trang ấy đủ giúp bạn nói rõ mình đã thấy gì, còn phần nào chưa biết, trước khi đặt câu hỏi sâu hơn về một ý tưởng tạo hình.
