Mô hình lắp ghép bằng xốp: dựng sáu ô rỗng từ bảy tấm bằng rãnh cắm

Một mô hình lắp ghép bằng xốp nhỏ có thể bắt đầu bằng bảy tấm phẳng: ba tấm dọc, bốn tấm ngang. Khi các rãnh đối hướng khớp nhau, hai hệ tấm tạo sáu ô trong nhìn từ trên xuống. Bài thử dưới đây giúp bạn dựng bố cục ấy, tìm nguyên nhân một tấm bị nhô cao và sửa đúng chỗ trước khi thay đổi đường bao.

Các kích thước là phương án thực hành đề xuất, chưa phải kết quả chế tác đã đo. Hãy thử hai mẩu trước; độ cứng của xốp và chất lượng mép cắt quyết định việc có thể tiếp tục với cả bộ hay không. Bốn ảnh trong bài chỉ gợi cách tổ chức hình và khoảng trống, không chụp mẫu thử hoặc liên kết rãnh đang hướng dẫn.

1. Hình dung hai hệ tấm và khoảng trống giữa chúng

Trên giấy, vẽ ba đường song song, rồi bốn đường vuông góc cắt qua cả ba. Đó là hình nhìn từ trên của lưới dự định làm. Mỗi đường sẽ trở thành một tấm dựng đứng có chiều dày; mỗi chỗ đường cắt nhau cần một cặp rãnh để hai tấm cùng đi qua. Những vùng nằm giữa các đường là phần còn trống.

Ba đường dọc tạo hai khoảng giữa, bốn đường ngang tạo ba khoảng giữa. Vì vậy có 2 × 3 = 6 ô trong. Các vùng mở ra ngoài những đường biên không được tính. Khi dựng tấm lên, các ô vẫn hở phía trên và dưới; bài này không tạo sáu hộp kín. Sự khác nhau ấy giúp bạn hình dung đúng sản phẩm trước khi cắt.

Chuẩn bị thước, bút, giấy phác, tấm lót bàn và xốp thủ công cùng loại, cùng độ dày. Chọn loại đủ cứng để giữ dáng một miếng nhỏ. Ưu tiên miếng được chuẩn bị sẵn và dụng cụ thủ công phù hợp theo hướng dẫn vật liệu. Nếu việc cắt cần dao hoặc máy ngoài kỹ năng của mình, hãy nhờ người có kinh nghiệm chuẩn bị miếng; phần quan trọng ở đây là thử và hiểu mối ghép.

Mẫu chỉ dùng thấp trên bàn, không chịu tải, treo lên cao hoặc làm bệ đặt đồ. Xốp gập, rách hay không giữ hình là dấu hiệu cần dừng, giảm quy mô hoặc đổi vật liệu phù hợp. Có thể xem các cách tổ chức hình tham khảo để quan sát nhịp thanh và khoảng cách, nhưng không suy cấu tạo hay độ an toàn của mẫu từ ảnh công trình.

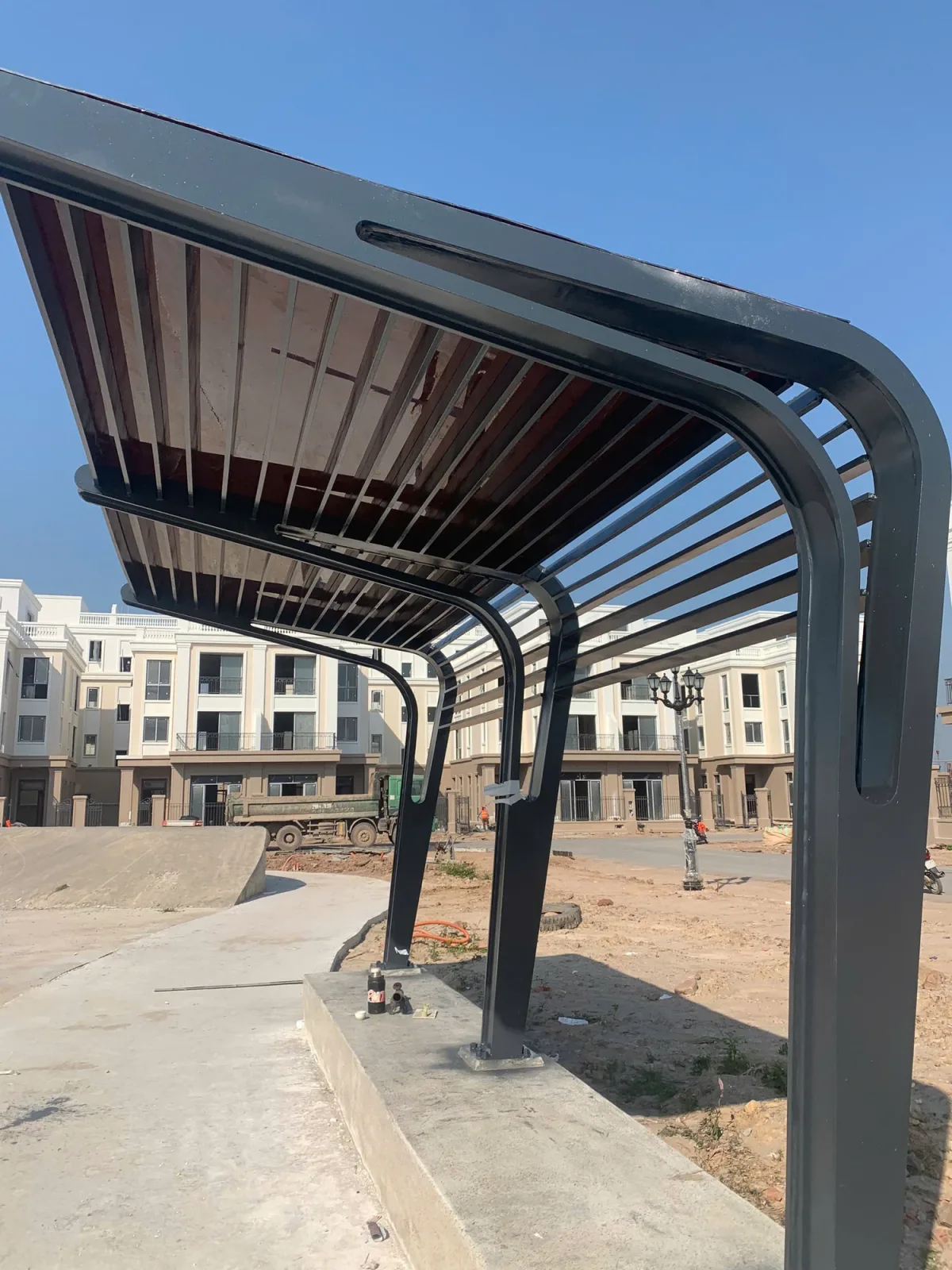

Các thanh chạy qua khung cong gợi cách nhìn hai hệ và khoảng giữa chúng. Ảnh chỉ tham khảo tổ chức hình, không minh họa rãnh cắm xốp. Nguồn ảnh tham khảo: mohinhdieukhac.vn.

2. Đặt rãnh trên ba tấm dọc và bốn tấm ngang

Đo vị trí theo tâm rãnh

Gọi ba tấm dọc là D1, D2, D3; mỗi tấm dài 18 cm, cao 6 cm. Trên từng tấm, đánh dấu bốn tâm rãnh cách cùng một đầu lần lượt 3, 7, 11 và 15 cm. Rãnh mở từ cạnh trên xuống, sâu dự kiến 3 cm. Ghi chữ TRÊN ở cạnh này để tránh đổi hướng trong lúc thao tác.

Bốn tấm ngang N1, N2, N3, N4 đều dài 12 cm, cao 6 cm. Mỗi tấm có ba tâm rãnh cách cùng một đầu 2, 6 và 10 cm. Các rãnh của nhóm N mở từ cạnh dưới lên, cũng sâu dự kiến 3 cm. Đánh dấu cạnh TRÊN ở phía đối diện miệng rãnh. Khi ghép, cả hai nhóm vẫn giữ cạnh TRÊN ở phía trên.

Tâm rãnh là đường giữa khoảng bị lấy đi. Sau khi thử được bề rộng phù hợp, chia bề rộng ấy sang hai phía của tâm. Nếu lúc đo bạn dùng mép trái, lúc khác lại dùng mép phải, các vị trí sẽ lệch dù con số ghi bên cạnh giống nhau. Nên vẽ toàn bộ nét trên giấy trước rồi kiểm từng tấm bằng cùng một cách đo.

Đọc sơ đồ từ hai chiều

Trên mặt bằng dài 18 cm và rộng 12 cm, đặt ba D chạy theo chiều dài, tại các mốc ngang 2, 6 và 10 cm. Bốn N chạy theo chiều rộng, tại các mốc dọc 3, 7, 11 và 15 cm. Mỗi D gặp bốn N, nên có 3 × 4 = 12 điểm giao. Mỗi điểm cần hai rãnh, tổng cộng phải chuẩn bị 24 rãnh.

Khoảng cách tâm giữa các tấm liên tiếp là 4 cm. Khoảng mở thông thủy giữa hai mặt tấm sẽ nhỏ hơn: với cùng độ dày t, nó bằng 4 cm trừ t khi tấm thẳng và song song. Chẳng hạn tấm dày đúng 3 mm cho khoảng mở lý tưởng 3,7 cm. Đây là ví dụ tính kích thước, không phải yêu cầu mọi loại xốp phải dày 3 mm.

3. Thử một cặp trước khi cắt cả bộ

Dùng hai mẩu cùng vật liệu, đều cao 6 cm. Đo độ dày thực của từng mẩu ở vùng sẽ ghép; đừng lấy tên gọi trên bao bì thay cho phép đo. Chuẩn bị một rãnh mở trên và một rãnh mở dưới, mỗi rãnh sâu 3 cm. Bề rộng bắt đầu theo độ dày tấm đối diện, rồi được đánh giá trên chính cặp thử.

Đặt mặt rộng hai mẩu vuông góc. Giữ mẩu có rãnh mở trên ở thấp, đưa mẩu có rãnh mở dưới lên phía trên nó. Canh hai đường tâm giao nhau rồi hạ nhẹ mẩu trên theo phương đứng. Không lật ngược cạnh đã ghi TRÊN, cũng không đặt hai mặt rộng chồng song song. Hai miệng rãnh phải hướng vào nhau khi bắt đầu trượt.

Bề rộng trả lời câu hỏi tấm kia có lọt qua theo chiều ngang hay không. Chiều sâu trả lời câu hỏi nó có đi xuống tới cao độ dự định hay không. Một rãnh rộng vừa đủ nhưng nông vẫn làm tấm dừng sớm; một rãnh đủ sâu nhưng quá hẹp vẫn khiến mép xốp bị nén. Quan sát hai vấn đề riêng sẽ tránh sửa nhầm.

Nếu mẩu cong ngay khi đưa vào, dừng tay và tháo nhẹ. Kiểm chỗ cản có nằm ở hai thành bên, mép cắt xước, hướng đưa lệch hay cuối rãnh. Không ép để xốp biến dạng rồi xem đó là dấu hiệu vừa khít. Ngược lại, nếu tấm lắc nhiều trong rãnh, làm lại cặp thử với bề rộng phù hợp hơn thay vì dùng keo che phần chưa hiểu.

Không có một lượng cộng hoặc trừ cố định áp dụng cho mọi xốp. Mẩu đủ cứng, mẩu mềm và mép cắt không đều sẽ cho cảm giác khác nhau. Ghi lại bề rộng thực đã thử được và kiểm lại ở vài vị trí của tấm nguyên. Chỉ chuyển sang cả bộ khi cặp nhỏ trượt có kiểm soát, không rách hoặc bị ép gập.

Tài liệu Cardboard Construction của WHALE Arts giới thiệu cách ghép bìa bằng hai rãnh đi từ hai cạnh đối nhau tới khoảng nửa chiều cao. Nguồn này nói về bìa; nó không xác nhận loại xốp, kích thước hay độ vững của lưới đề xuất trong bài.

4. Vì sao thiếu một centimét làm hai đáy lệch nhau

Cặp sâu 3 cm và 3 cm

Hãy hình dung hai tấm cứng, phẳng, cùng cao 6 cm, rãnh thẳng và đủ rộng, bỏ qua biến dạng cùng ma sát. Lấy mặt bàn làm mốc cao 0. Ở D, rãnh sâu 3 cm tính từ trên lấy đi đoạn cao từ 3 tới 6 cm tại đường giao. Phần D còn nguyên ở đường này kéo từ mặt bàn tới cao độ 3 cm.

Ở N, rãnh sâu 3 cm từ dưới lấy đi đoạn từ 0 tới 3 cm nếu đáy N ngang đáy D. Phần N còn nguyên bắt đầu ở cao độ 3 cm và kéo lên tới 6 cm. Hai phần còn lại tiếp nhau tại mốc 3 cm, không cùng chiếm một thể tích. Trong mô hình lý tưởng ấy, hai đáy có thể nằm cùng mặt phẳng.

Cặp sâu 2 cm và 3 cm

Bây giờ giữ N như cũ nhưng chỉ cắt rãnh D sâu 2 cm từ trên. Phần D còn nguyên vươn lên tới cao độ 4 cm. Nếu vẫn đặt hai đáy ngang nhau, phần N còn nguyên đã bắt đầu ở cao độ 3 cm. Đoạn từ 3 tới 4 cm tại chỗ giao bị cả hai tấm cùng chiếm: một khoảng vật liệu dài 1 cm đang cản nhau.

Để tránh phần cản trong hình học lý tưởng, đáy N phải cao hơn đáy D ít nhất 1 cm. Khi hạ N tới điểm chạm, đáy N dừng ở cao độ 1 cm, phần nguyên của nó bắt đầu ở cao độ 4 cm. Bạn sẽ thấy một bậc đáy. Con số này giải thích thiết kế; xốp mềm, rãnh xiên hoặc mép bị nén có thể khiến phép đo thật không đúng tròn 1 cm.

Nới bề rộng không bổ sung chiều sâu còn thiếu. Muốn sửa, cần xác định đúng phần cản và chuẩn bị lại rãnh theo cặp đã tính; không khoét ngang tùy tiện để hai tấm lọt qua bằng một hình ghép khác. Với hai tấm cùng cao 6 cm, tổng sâu 3 + 3 = 6 cm giải quyết chỗ gặp nhau trong ví dụ lý tưởng.

Điều kiện ấy chưa cho biết rãnh có giữ chặt hay cả lưới có đứng vững. Cắt sâu quá cũng không tự tốt hơn: có thể xuất hiện khoảng hở hoặc hành trình trượt vượt mốc mong muốn. Khi nhận ra đã cắt quá tay, trở lại cặp thử phù hợp, không kéo các tấm lên xuống để giấu sai số rồi coi hai đáy đã bằng nhau.

5. Hạ từng tấm ngang khi cả ba cặp đã được canh

Trải sơ đồ mặt bằng trên bàn, đặt D1, D2, D3 song song theo các mốc. Ba tấm mỏng chưa có phần nối có thể đổ, nên dùng tay giữ hoặc nhờ người cùng giữ. Để rãnh D mở lên và chữ TRÊN cùng phía. Chưa cần tìm cách buông tay; nhiệm vụ đầu tiên là giữ được vị trí đủ lâu để canh một hàng ngang.

Đưa N1 tới mốc dọc 3 cm, rãnh mở xuống. Canh cả ba rãnh của N1 với ba D rồi hạ dần, đều giữa các vị trí. Nếu mới một đầu lọt còn hai đầu kia chưa vào, nâng trở lại để canh. Ấn một đầu xuống hết có thể kéo các D nghiêng, khiến lỗi canh vị trí trông giống lỗi bề rộng rãnh.

Tiếp theo thêm N4 ở mốc 15 cm để có hai hàng ngang phía ngoài, rồi đến N2 tại 7 cm và N3 tại 11 cm. Thứ tự này giúp bạn nhìn hai biên của lưới trong khi lắp phần giữa. Nó không bảo đảm bộ xốp bất kỳ sẽ tự đứng; vẫn giữ hoặc đỡ cụm nếu các tấm còn gập, trượt hoặc đổ.

Khi gặp lực cản, dừng ở đúng hàng đang lắp. Tháo nhẹ tới mức nhìn được cặp rãnh nghi ngờ, đối chiếu chiều rộng, chiều sâu và hướng mở. Không vặn cả lưới để một tấm lọt qua. Nếu cần đổi vị trí tay, đỡ cả cụm thấp trên bàn thay vì nhấc bằng một đầu tấm. Chỉ buông khi mẫu thực tế giữ được dáng.

Sau khi đủ bảy tấm, lần lượt kiểm 12 điểm giao trên sơ đồ. Một hàng ngang có ba điểm cần khớp; việc hai điểm ngoài đã xuống không chứng minh điểm giữa đúng. Đếm lại sáu ô trong bằng hai khoảng dọc nhân ba khoảng ngang. Số ô, số điểm giao và số rãnh mô tả ba thứ khác nhau, nên cần giữ riêng khi kiểm mẫu.

Khung hướng tâm là một cách tổ chức khác. Hãy đếm điểm giao và ô trống trên chính lưới đang làm, không lấy số từ ảnh này. Nguồn ảnh tham khảo: mohinhdieukhac.vn.

6. Nhìn từ trên và bên cạnh để tìm chỗ lệch

Quan sát gần vuông góc từ trên xuống trước. Các D cần song song với nhau, các N cũng vậy; hai nhóm gặp nhau theo góc vuông dự định. Dùng sơ đồ giấy bên dưới để đối chiếu những vị trí nhìn được. Một ô hẹp dần về một đầu gợi ý cần xem lại tấm nghiêng, vị trí tâm hoặc bề rộng rãnh tại các giao điểm.

Sau đó hạ mắt gần ngang mặt bàn, kiểm đáy từng N và D. Nếu một N nằm cao, xem cả ba cặp của chính tấm ấy. Một rãnh thiếu sâu có thể chặn toàn hàng, trong khi các rãnh khác chưa đi tới mốc. Đừng cắt ngắn đầu dưới của tấm để bức ảnh trông phẳng; thao tác đó chỉ đổi đường đáy và che mất nguyên nhân.

Ảnh chụp xiên thường làm những ô bằng nhau trông khác nhau. Trước khi sửa, đổi góc nhìn rồi đo trực tiếp khoảng cách trên mẫu. Nếu sự khác biệt biến mất khi nhìn thẳng và các mốc đều đúng, chưa có căn cứ kết luận rãnh đặt sai. Ngược lại, một đáy thật sự nhô khỏi bàn vẫn cần được kiểm dù ảnh từ trên trông cân đối.

Phần trống cũng góp vào hình nhìn thấy. Một tấm dày hơn làm ô hẹp lại; một tấm nghiêng làm hai ô cạnh nó biến đổi cùng lúc. Hãy theo dõi cả cặp ô ấy khi tìm lỗi. Giữ mẫu chưa trang trí ở giai đoạn này để còn thấy thành rãnh, chỗ tiếp xúc và đáy. Dán mặt che hoặc tô kín sẽ làm việc quan sát khó hơn.

Những vùng giữa các dải góp vào hình nhìn thấy. Ảnh chỉ gợi cách đọc khoảng trống và đường bao, không cho biết cấu tạo rãnh xốp. Nguồn ảnh tham khảo: mohinhdieukhac.vn.

7. Đổi đường bao sau khi đã hiểu các điểm giao

Khi lưới chữ nhật đã khớp theo quan sát thực tế, bạn có thể phác mép trên lượn nhẹ cho các D. Vẽ trên giấy hoặc dùng bộ miếng mới để còn giữ mẫu ban đầu đối chiếu. Đánh dấu vùng quanh bốn điểm giao trước, rồi thử đường bao ở các đoạn giữa chúng. Giữ phần đáy và các trục rãnh ở vị trí cũ.

Tại mỗi điểm giao, vẫn cần giữ chiều cao 6 cm và phần vật liệu quanh rãnh của thiết kế đã thử. Một đường lượn chạm chân rãnh có thể làm mất phần đang giữ hình. Nếu muốn thay đổi chiều cao ngay chỗ giao, phải xét lại hai chiều sâu của cặp đó; không giữ máy móc con số 3 cm chỉ vì nó phù hợp với tấm cũ.

Ảnh khung cong dưới đây giúp tách đường bao lớn khỏi những nét bên trong khi quan sát. Với mẫu xốp, hãy thử một thay đổi nhỏ trước, kiểm lại đáy, các điểm giao và khả năng giữ dáng rồi mới quyết định tiếp. Đường bao đẹp trên bản vẽ chưa chứng minh miếng đã cắt sẽ ghép được hoặc đủ cứng.

Có thể quan sát riêng đường bao lớn và các nét bên trong. Giữ nguyên ảnh để tham khảo hình; không suy cách ghép mẫu xốp từ khung trong ảnh. Nguồn ảnh tham khảo: mohinhdieukhac.vn.

Kết quả đáng giữ lại là một mẫu nhỏ mà bạn giải thích được: có bảy tấm, 12 điểm giao, 24 rãnh và sáu ô trong; bề rộng cho tấm đi qua, chiều sâu quyết định vị trí dừng. Nếu mẫu chưa giữ được hình, cặp thử vẫn giúp tìm lỗi. Bài tập kết thúc ở mức ấy, không dùng để suy khả năng chịu tải hay phóng lớn thành công trình.
