Điêu khắc mica: dùng vòng giấy Möbius để kiểm mặt và đường biên

Một dải uốn đẹp chưa trả lời nó có mấy phía

Khi phát triển ý tưởng điêu khắc mica dạng dải, một câu hỏi nhỏ có thể thay đổi cả cách phân màu: phần đang gọi là mặt trước sẽ nối sang đâu khi đi hết vòng? Hãy bắt đầu bằng hai dải giấy, một vòng thường và một vòng nửa xoắn. So sánh đường đi trên chúng giúp chọn cấu trúc hình trước khi bàn đến tấm vật liệu thật.

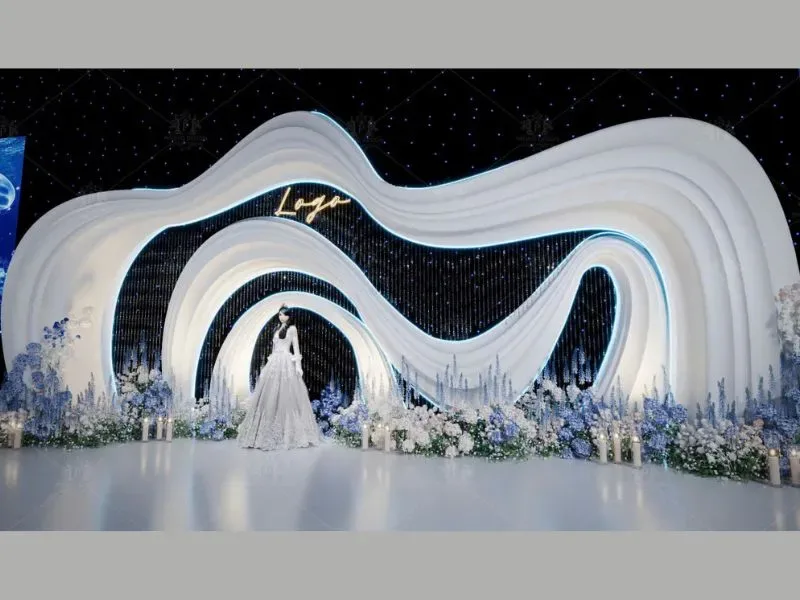

Trong ảnh tham khảo của Mô Hình Điêu Khắc, các đoạn trắng uốn lượn khiến mắt muốn chạy theo đường cong. Tuy nhiên, phần bị che hoặc nằm ngoài góc chụp chưa cho biết đường ấy có khép lại hay không. Muốn trả lời chuyện nối mặt, ta cần cầm một mẫu riêng và theo đường đi đến cùng.

Một đường uốn trong ảnh chỉ cho biết phần hình đang thấy. Muốn biết dải có khép hoặc các mặt nối thế nào, cần một mô hình có thể lần hết đường đi.

Tách câu hỏi về mặt khỏi câu hỏi về mép

Đặt hai ngón tay cạnh nhau trên phần rộng của dải phẳng rồi đưa một ngón ra sát mép. Hai vị trí này sẽ dẫn tới hai phép kiểm khác nhau. Ở giữa dải, ta hỏi có thể đi đến vùng vốn nằm ở mặt kia mà không vượt qua mép hay không. Ở mép, ta hỏi đi liên tục sẽ trở lại dấu đầu sau khi đã qua một hay cả hai mép dài ban đầu.

Bài The Möbius Challenge của Plus giới thiệu dải Möbius có một phía và một đường biên, đồng thời gợi cách khảo sát bằng lần màu trên mặt và theo mép. Ở đây, ta tự dựng sơ đồ bốn góc để giải thích từng bước nối.

Sản phẩm nghiên cứu nên giữ được lời giải cả khi mẫu giấy bị ép bẹt: một hình chữ nhật có tên góc, các cặp góc nối và những đường đã lần. Vì vậy, đừng vội tô kín mẫu. Một chấm xuất phát, một mũi tên và vài nhãn nhỏ sẽ giúp đọc đường dễ hơn mảng màu lớn. Ta sẽ chọn màu sau khi biết đường nào thực sự liên tục.

Đánh dấu bốn góc trước khi nối hai mẫu

Chuẩn bị hai dải giấy cùng loại, thử khổ dài 30 cm và rộng 3 cm. Đây là kích thước khởi đầu để dễ cầm, không phải tỷ lệ bắt buộc. Chọn giấy cong nhẹ được; mẫu chưa cần tự đứng. Đặt dải nằm ngang, gọi đầu ngắn bên trái là đầu trái và đầu còn lại là đầu phải. Viết tên mẫu R lên dải làm vòng thường, M lên dải nửa xoắn.

Đánh dấu góc trên trái là UL, dưới trái là LL, trên phải là UR và dưới phải là LR. Như vậy, mép dài phía trên chạy từ UL đến UR; mép dài phía dưới chạy từ LL đến LR. Các từ trên, dưới, trái, phải chỉ vị trí khi giấy còn phẳng. Sau khi uốn, góc mang nhãn UL có thể nằm thấp hơn góc LL trong tầm mắt, nhưng tên của nó vẫn giữ nguyên.

Ghép theo nhãn thay vì đoán bằng dáng

Với R, đưa hai đầu ngắn lại gần mà không xoắn dải. Cho UL gặp UR, đồng thời LL gặp LR. Với M, giữ đầu trái và xoay đầu phải nửa vòng, tức 180 độ, rồi đưa hai đầu lại gần. Lần này UL gặp LR, còn LL gặp UR. Đọc cả hai cặp trước khi cố định: chỉ kiểm một góc có thể khiến đầu kia lệch hoặc dải bị gập.

Tài liệu Bands and Bridges của NRICH phân biệt các mẫu không xoắn, xoắn 180 độ và xoắn 360 độ trước khi nối. Ta dùng ba mức ấy để đối chiếu cách ghép, không thực hiện bài cắt dải trong tài liệu.

Ưu tiên cho hai mép ngắn chạm nhau, giữ bằng miếng băng nhỏ và chừa vùng sẽ lần. Nếu phải chồng giấy, ghi rõ đoạn chồng trên bản vẽ. Mối băng có thể làm dải cứng hoặc che nhãn; nó không xóa bề dày của giấy. Trải độ xoắn dọc theo dải, tránh ép thành một nếp gấp sắc. Trước khi lần, cầm nhẹ mẫu và đối chiếu bốn góc lần cuối với sơ đồ đã ghi.

Để tránh ghép lệch, đánh thêm một vạch ở trung điểm mỗi đầu ngắn. Hai vạch phải gặp nhau khi hai cặp góc đã đúng. Nếu góc khớp mà giấy nhăn ở giữa mối, tháo và đặt lại trước khi lần. Một nếp nhăn che đường không giúp kiểm cách nối.

Lần trên phần rộng để kiểm một phía hay hai phía

Trên R, chọn điểm S gần giữa bề rộng, cách mối nối một đoạn đủ nhìn rõ. Chấm nhỏ rồi đặt đầu bút mềm vào S. Đi dọc vòng, giữ đường ở giữa phần rộng và không vượt mép dài. Tay kia xoay mẫu để đoạn sắp đi hiện ra. Nếu bút phải dừng, giữ đúng điểm đang chạm; đừng nhấc sang một đoạn trông như liền nhau nhưng thực ra ở phía sau.

Với sơ đồ R, đi hết một lượt chiều dài dải đưa đường lần về vùng xuất phát trên cùng phía. Muốn đến vùng đối diện qua mặt rộng, đường phải được mở sang phía đó; cách nối hiện tại không tạo sự đổi phía ấy. Có thể kiểm bằng cách tạm mở sơ đồ trong đầu: đầu phải vẫn tiếp vào đầu trái cùng chiều, nên vị trí trên bề rộng và trạng thái trước, sau được giữ.

Một lượt đổi vùng, hai lượt trở lại trạng thái đầu

Lặp thao tác ở M. Khi đi qua mối nối chéo, phần đang tiếp tục không giữ nhãn trước, sau như R. Một lượt dọc chiều dài dải đưa ta đến vùng đối diện của miếng giấy ban đầu; đi tiếp lượt nữa mới trở lại trạng thái bắt đầu. Với đường nằm đúng giữa bề rộng trong mô hình lý tưởng, vị trí giữa đã khép sau một lượt, còn trạng thái phía tiếp cận bị đảo. Đây là lý do cần theo cả đường và phía đang chạm.

Hãy gọi hai mặt của tờ giấy trước lúc nối là mặt trước và mặt sau. Những tên đó giúp nhớ xuất xứ của từng vùng. Trên M, chúng không còn chỉ hai phía toàn cục tách biệt: đường liên tục vừa khảo sát nối vùng mang tên trước tới vùng mang tên sau mà không qua biên. Không nên lấy việc màu đổi làm bằng chứng duy nhất, vì một đường chạy qua mảng trang trí cũng có thể đổi màu.

Kết luận này nói về mặt dải lý tưởng mỏng, không phải toàn bộ mặt ngoài của khối giấy và băng có chiều dày. Nếu băng che điểm cần nhìn, kiểm lại cặp góc rồi ghi vị trí bị che. Đừng đi vòng qua cạnh giấy để làm cho nét có vẻ liên tục.

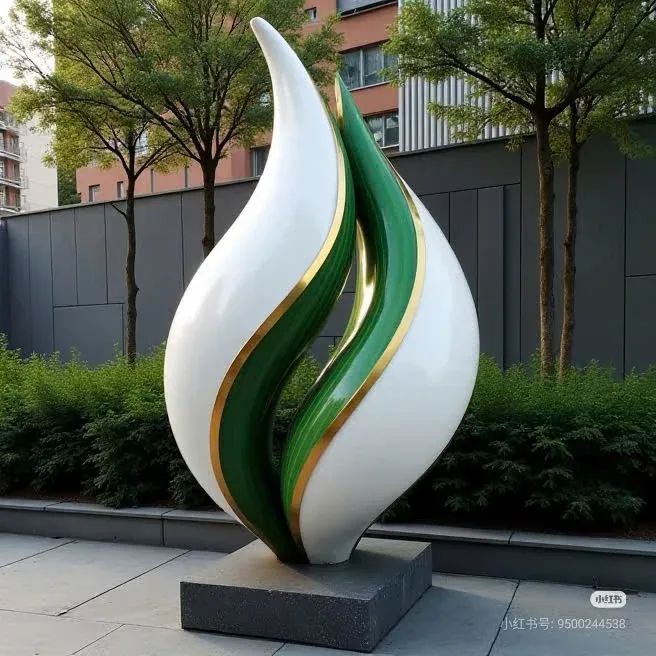

Các mặt cong và mảng màu là tham khảo để nghĩ về đường chạy trên bề mặt. Ảnh không xác nhận đây là mica hoặc một dải Möbius.

Lần đường biên và giải bằng cặp góc đã nối

Đổi sang bút màu khác hoặc dùng đầu ngón tay chỉ sát mép. Lúc này không theo đường giữa nữa. Bắt đầu ở UL của R, đi hết mép dài phía trên đến UR. Tại mối nối, UR đã ghép với UL, nên đường khép ngay về góc xuất phát. Chưa có đoạn nào đưa ta sang mép dưới. Bắt đầu riêng ở LL rồi đi đến LR sẽ khép về LL theo một vòng khác.

Có thể ghi kết quả R bằng hai dòng: UL đến UR, qua mối nối về UL; LL đến LR, qua mối nối về LL. Mỗi dòng là một thành phần đường biên, nghĩa là một vòng biên liên tục riêng. Sau khi đã nối lý tưởng, hai đầu ngắn không còn là mép tự do; chúng trở thành đường ghép bên trong mặt dải. Vì thế, ta không cộng chúng như hai đường biên nữa.

Mối nối chéo ghép hai mép dài thành một đường

Với M, vẫn đi từ UL dọc mép trên đến UR. Nhưng UR được nối với LL, nên đường đang theo tiếp tục ở đầu trái của mép dưới. Đi từ LL đến LR; tại đây LR đã nối với UL, đưa ta về đầu. Chuỗi đầy đủ là UL → UR → LL → LR → UL, trong đó bước UR sang LL và LR sang UL là qua hai cặp góc ghép. Cả hai mép dài gốc đã nằm trong cùng một vòng biên.

Giả sử mỗi mép dài ban đầu có độ dài L. R cho hai vòng biên, mỗi vòng gồm một mép nên dài L. M cho một vòng đi qua cả hai mép, tổng độ dài lý tưởng là 2L. Với dải gốc 30 cm, cách đếm tương ứng là hai vòng 30 cm hoặc một vòng 60 cm. Đây là phép cộng các đoạn trong sơ đồ, không phải dự đoán số đo chính xác trên mẫu có băng hay đoạn chồng.

Chỉ dừng khi trở lại đúng dấu và đúng đường đang lần. Hai mép nằm sát nhau trong góc nhìn vẫn có thể là hai đoạn khác nhau. Nếu lỡ chuyển ngón tay tại chỗ khuất, quay lại nhãn góc gần nhất rồi tiếp tục; đừng chữa kết quả bằng cách chọn đường ngắn hơn. Điều quyết định là cặp nối, không phải khoảng cách nhìn thấy trên ảnh.

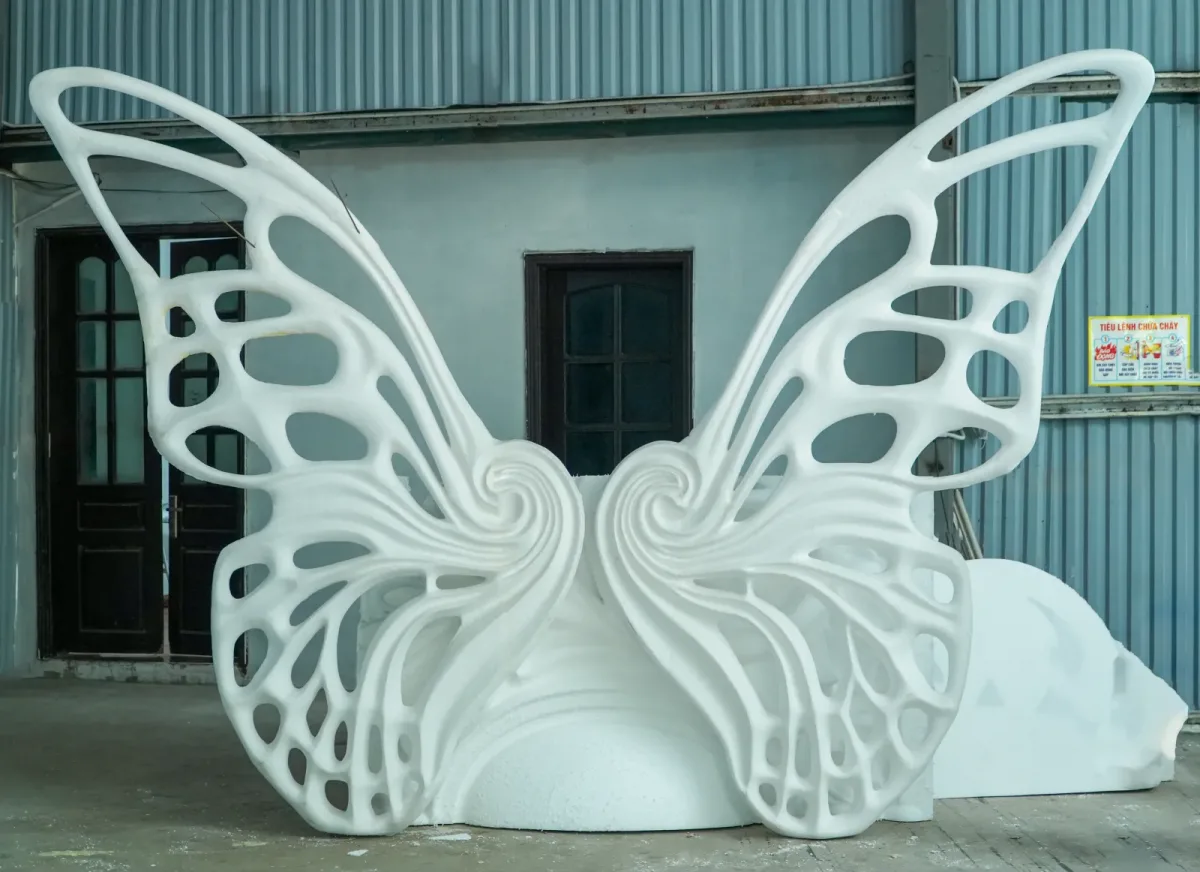

Đường bao ô mở và bề mặt rộng là hai thứ cần phân biệt. Bài tập sẽ lần đường biên trên dải giấy riêng, không đếm cấu trúc của cánh bướm từ một góc ảnh.

Xoắn cả một vòng để thấy vẻ xoắn chưa đủ quyết định

Nếu muốn đối chiếu thêm, chuẩn bị dải thứ ba cùng khổ và gọi là F. Giữ đầu trái, xoay đầu phải trọn 360 độ trước khi ghép. Góc trên phải trở về vị trí ghép với góc trên trái, góc dưới phải ghép với góc dưới trái. Vì vậy, sơ đồ đầu mút lại là UL với UR và LL với LR. Hãy viết cặp nối ra trước khi nhận xét dáng đặt trên bàn.

Lần đường biên F theo cùng thứ tự đã dùng cho R. Mép trên khép về chính đầu của nó, mép dưới tạo vòng còn lại. Lần trên phần rộng cũng giữ được hai phía trong mô hình lý tưởng. F có thể trông xoắn rõ hơn M, nhưng mức độ phức tạp của hình nhìn thấy không tự quyết định số phía. Một nửa xoắn đã đảo cặp góc; thêm nửa xoắn nữa đưa cặp góc về cách ghép ban đầu.

Đổi góc nhìn, giữ nguyên cách nối

Đặt R, M và F cạnh nhau, rồi thử xoay từng mẫu mà không tháo mối. Chỗ chồng trong ảnh có thể đổi, một đoạn khuất có thể hiện ra. Tuy vậy, các nhãn góc vẫn gặp đúng đối tác cũ. Khi mô tả cho người khác, hãy chỉ một cặp nối và theo đường từ đó. Câu giải thích sẽ ít phụ thuộc việc người nghe đứng bên nào của bàn.

Nếu F quá căng và không giữ được dáng, ghi khó khăn ấy riêng; nó không sửa được sơ đồ thành M. Có thể dừng phần đối chiếu ở bản nối đã vẽ. Ba mẫu chỉ nhằm phân biệt không xoắn, nửa xoắn và xoắn cả vòng trong bài này. Không cần suy thêm về nút thắt hay cắt mẫu để quyết định cách đặt màu đang quan tâm.

Hai màu trên mẫu Möbius sẽ gặp nhau ở đâu

Trở lại hình chữ nhật ban đầu. Tạm chấm xanh ở mặt trước và vàng ở mặt sau, không dùng chữ F cho mặt để tránh lẫn với mẫu xoắn cả vòng. Với R, hai vùng ấy vẫn có thể được gán cho hai phía riêng của mặt dải lý tưởng. Nếu muốn đường xanh chạy hết vòng mà không sang phía vàng, cách nối R đáp ứng đúng ý định hình học đó.

Ở M, đường đã lần đưa từ vùng trước đến vùng sau. Nếu toàn bộ vùng trước cũ tô xanh và vùng sau cũ tô vàng, khi ghép chéo sẽ xuất hiện chỗ xanh gặp vàng. Không thể vừa dùng hai màu để gọi tên hai phía toàn cục riêng, vừa coi chúng là cách chia phía của M. Vấn đề nằm ở ý nghĩa gán cho màu; bản thân việc tô hai màu vẫn hoàn toàn có thể thực hiện như chia các mảng.

Có thể giữ hai bản phân màu cho cùng mẫu M. Bản thứ nhất đổi màu ngay mối nối, bản thứ hai dời ranh màu sang đoạn rộng dễ nhìn. So sánh bằng cách chỉ cùng một đường trên cả hai bản. Ranh màu đã đổi vị trí, nhưng chuỗi góc và số đường biên không thay.

Đặt chỗ chuyển màu trên một đường liên tục

Thử vẽ một nét xanh ngắn gần mối nối rồi theo sơ đồ xem nó tiếp sang đâu. Đánh một dấu nhỏ ở vùng tiếp nhận trước khi kéo dài nét. Sau đó thêm đoạn vàng ở nơi muốn đường đổi màu. Chỗ tiếp giáp hai màu nằm trên phần rộng vẫn là ranh giới màu, không trở thành mép của dải. Ngón tay có thể đi qua đó mà không rời mặt đang theo.

Muốn chỗ đổi màu lộ rõ, đặt nó ở đoạn dễ nhìn khi cầm mẫu theo tư thế dự định. Muốn đường màu gợi cảm giác đi xa hơn phần đang thấy, đặt chỗ đổi gần vùng khuất rồi ghi nó trên bản phẳng. Cả hai lựa chọn cần cùng một đường đi đã xác định. Đổi màu để hợp một ảnh chụp mà bỏ qua đoạn phía sau có thể tạo một nét dừng không chủ ý khi xoay vật.

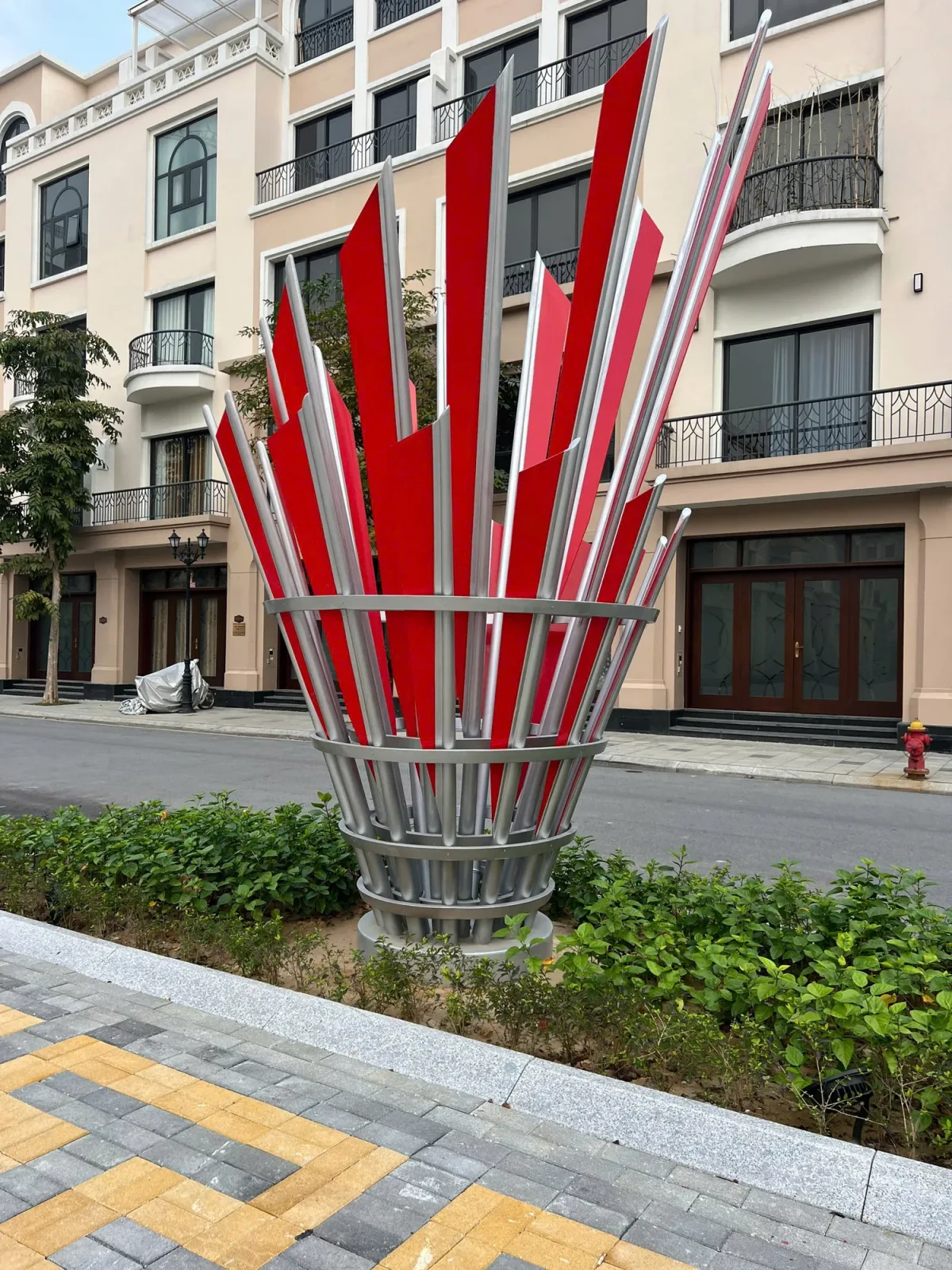

Khi xem các hình thể trong dự án, hãy dùng mảng màu nhìn thấy để đặt câu hỏi riêng cho mẫu giấy. Cụm đỏ và bạc dưới đây gợi cách nhấn từng mảng đứng; ảnh không cho biết đó là hai phía của một dải liên tục. Với bài thử, lựa chọn rõ ràng là R để giữ hai phía màu riêng, hoặc M để khai thác đường đi qua các vùng trước, sau cũ.

Những mảng đỏ và bạc gợi một quyết định màu trên phần nhìn thấy. Ảnh không cho biết chúng là hai mặt của cùng một dải hay có cấu tạo mica.

Giữ bản nghiên cứu hình và tách giới hạn của vật liệu thật

Trên một tờ giấy khác, dành mỗi hàng cho một mẫu. Vẽ hình chữ nhật chưa nối, ghi bốn góc rồi viết hai cặp ghép bên cạnh. Dùng một màu cho đường lần trên phần rộng và màu khác cho đường biên. Với M, nhớ vẽ tiếp đường biên qua cả hai mép dài; chỉ tô một mép sẽ làm bản ghi thiếu nửa hành trình. Ảnh chụp mẫu hỗ trợ nhớ dáng, còn sơ đồ giữ thông tin ở đoạn bị khuất.

Ghi kết quả quan sát riêng với kết luận từ sơ đồ. Chẳng hạn, câu “băng che điểm tiếp nối nên chưa nhìn rõ nét” mô tả mẫu đang cầm; câu “UR ghép với LL nên mép trên tiếp vào mép dưới” giải thích cấu trúc lý tưởng. Nhờ tách hai câu, một trở ngại khi thao tác không biến thành kết luận hình học sai. Nếu chưa thực hiện mẫu thật, bản ghi chỉ nên trình bày đường đi dự kiến.

Chuyển tiếp một ý tưởng đã biết rõ đường đi

Nếu dự kiến phát triển hình bằng tấm acrylic cụ thể, hãy giữ bản nghiên cứu như lời mô tả cấu trúc mong muốn. Nó chưa trả lời bề dày, mối liên kết, khả năng giữ dáng hay cách hoàn thiện. Một mẫu giấy cong được không chứng minh tấm khác cũng đạt đường cong ấy. Quyết định vật liệu và cấu tạo cần một phương án riêng trên đúng loại tấm dự kiến sử dụng.

Ví dụ, hướng dẫn của ACRYLITE về Satinice lưu ý chất cảm mặt của loại tấm được nêu có thể bị ảnh hưởng khi tạo hình. Chi tiết riêng này cho thấy cần kiểm bề mặt vật liệu thật, không suy kết quả từ giấy.

Sau bài thử, phần đáng giữ nhất là một lựa chọn có lý do: hai phía riêng của R, hoặc đường liên tục qua vùng trước, sau cũ của M. Kèm cặp góc và vị trí chuyển màu, ý tưởng có thể được giải thích ngay cả khi người xem chưa cầm mẫu. Khi đổi dáng phác thảo, chỉ cần quay về đường đã ghi để xem mình còn giữ đúng cấu trúc muốn phát triển hay không.
