Icon điêu khắc trên sơ đồ khuôn viên: giữ dấu hiệu nào để khách nhận ra tác phẩm thật?

Khi đưa một tác phẩm ba chiều lên sơ đồ khuôn viên, thu nhỏ ảnh chụp thường chưa tạo được một ký hiệu dễ dùng. Nền nhà, cây xanh và bóng đổ có thể lấn át hình chính; những chi tiết đẹp ngoài thực tế lại biến mất trên bản in nhỏ. Một icon điêu khắc hữu ích cần giúp người xem nối đúng ký hiệu với vật thể họ sẽ gặp. Công việc vì thế là chọn dấu hiệu để giữ, rồi kiểm khả năng nhận ra tác phẩm sau khi hình đã được giản lược.

Bài viết dùng bốn ảnh độc lập từ website chính thức để phân tích: tạo hình cây có tán rỗng, cụm dải đỏ vươn cao, nhóm hoa dạng tán và tượng người chơi golf. Việc đặt cả bốn vào một khuôn viên là tình huống giả định, không phải mô tả một dự án đã có. Chúng giúp thấy vì sao cùng một cách vẽ đơn giản chưa chắc phù hợp với mọi tác phẩm và vì sao cần so cả bộ ký hiệu trước khi đưa lên sơ đồ.

Xác định nhiệm vụ của ký hiệu trước khi bỏ chi tiết

Người xem sơ đồ cần nhận ra địa điểm hoặc tác phẩm để quyết định mình đang tới đâu. Họ không nhất thiết cần một bản sao đầy đủ của bề mặt điêu khắc. Vì vậy, hãy viết nhiệm vụ theo cặp: nhìn ký hiệu này, sau đó nhận ra vật thể nào ngoài không gian. Nếu ký hiệu chỉ gợi một cây chung chung trong khu có nhiều cây thật, nó chưa làm rõ cặp tương ứng dù được vẽ rất gọn và cân đối.

Phân biệt hình đại diện một tác phẩm với ký hiệu loại địa điểm. Một hình người cầm gậy có thể chỉ khu chơi golf nói chung, nhưng cũng có thể là hình nhận diện một bức tượng cụ thể. Nếu hai ý nghĩa cùng xuất hiện trên sơ đồ, cần tách bằng cách đặt tên hoặc quy ước trình bày. Đừng để khách đi tìm một tiện ích trong khi người thiết kế chỉ định đánh dấu vị trí của tác phẩm mang hình người chơi golf.

Trong tình huống bốn tác phẩm, nhóm thống nhất rằng các ký hiệu dùng để nhận diện vật thể đã có, còn lối đi, cổng và tiện ích được thể hiện bằng hệ khác. Quyết định này giúp chọn mức giản lược. Tán rỗng phải còn khác cây tự nhiên; cụm hoa phải khác một vùng vườn hoa; tượng golf phải giữ dáng động tác riêng thay vì biến thành dấu chỉ sân thể thao. Mỗi hình có một đối tượng cần ghép đúng.

Cũng xác định nơi ký hiệu xuất hiện: bảng sơ đồ lớn, tờ gấp hay màn hình điện thoại. Không cần tự đặt một kích thước chuẩn cho mọi ứng dụng. Lấy kích thước trình bày dự kiến từ người phụ trách thiết kế, rồi thử ở đúng mức ấy. Nếu phải phóng to ký hiệu mới giải thích được tác phẩm, phần thông tin cần giữ chưa được chọn tốt cho chỗ sử dụng.

Chọn ảnh theo hướng người đến, không theo góc chụp đẹp nhất

Một tác phẩm có thể thay đổi đường bao mạnh khi nhìn từ phía khác. Trước khi dựng ký hiệu, xem người đọc sơ đồ sẽ tiếp cận từ tuyến nào và nhận ra vật thể ở điểm nào. Chụp hoặc xin ảnh theo hướng đó nếu có thể. Góc ảnh quảng bá thường được chọn để thấy hình đẹp, nhưng có thể không phải góc khách gặp đầu tiên. Vẽ đúng một ảnh vẫn có thể làm người xem tìm sai khi hình ngoài thực tế khác quá nhiều.

Với tượng người chơi golf, vị trí tay, đầu và gậy phụ thuộc góc nhìn. Nếu nhìn gần theo hướng thân, gậy có thể chồng lên đầu; ở góc khác, nó tạo một đường chéo rất rõ. Cần biết đường chéo ấy có còn xuất hiện từ tuyến tới hay không trước khi lấy làm dấu hiệu duy nhất. Nếu tác phẩm thường được tiếp cận nhiều phía, tìm những đặc điểm ổn định hơn hoặc bổ sung tên để không đặt mọi gánh nặng lên một đường nét.

Với cây tán rỗng, đường mở rộng từ thân lên tán và hệ lỗ có thể giúp nhận diện ở nhiều góc, nhưng mức nhìn thấy từng lỗ vẫn thay đổi. Người vẽ không cần tái hiện mọi ảnh vào một hình kỳ lạ nhìn đồng thời từ nhiều phía. Hãy chọn một góc đại diện có căn cứ, giữ những dấu hiệu bền vững và ghi rõ giới hạn khi thử. Nếu không tìm được góc đủ phù hợp, ảnh nhỏ kèm tên ở phần tra cứu có thể là lựa chọn bổ sung.

Không tự lật gương một hình người hoặc một tác phẩm bất đối xứng chỉ để nó quay về phía đẹp trên trang. Bản lật có thể làm dấu hiệu quen thuộc xuất hiện ngược với vật thể. Cũng không xoay ký hiệu theo hướng lối đi nếu việc xoay làm người xem hiểu đó là mũi tên. Hướng thể hiện tác phẩm và hướng chỉ đường là hai thông tin cần được tổ chức riêng trên sơ đồ.

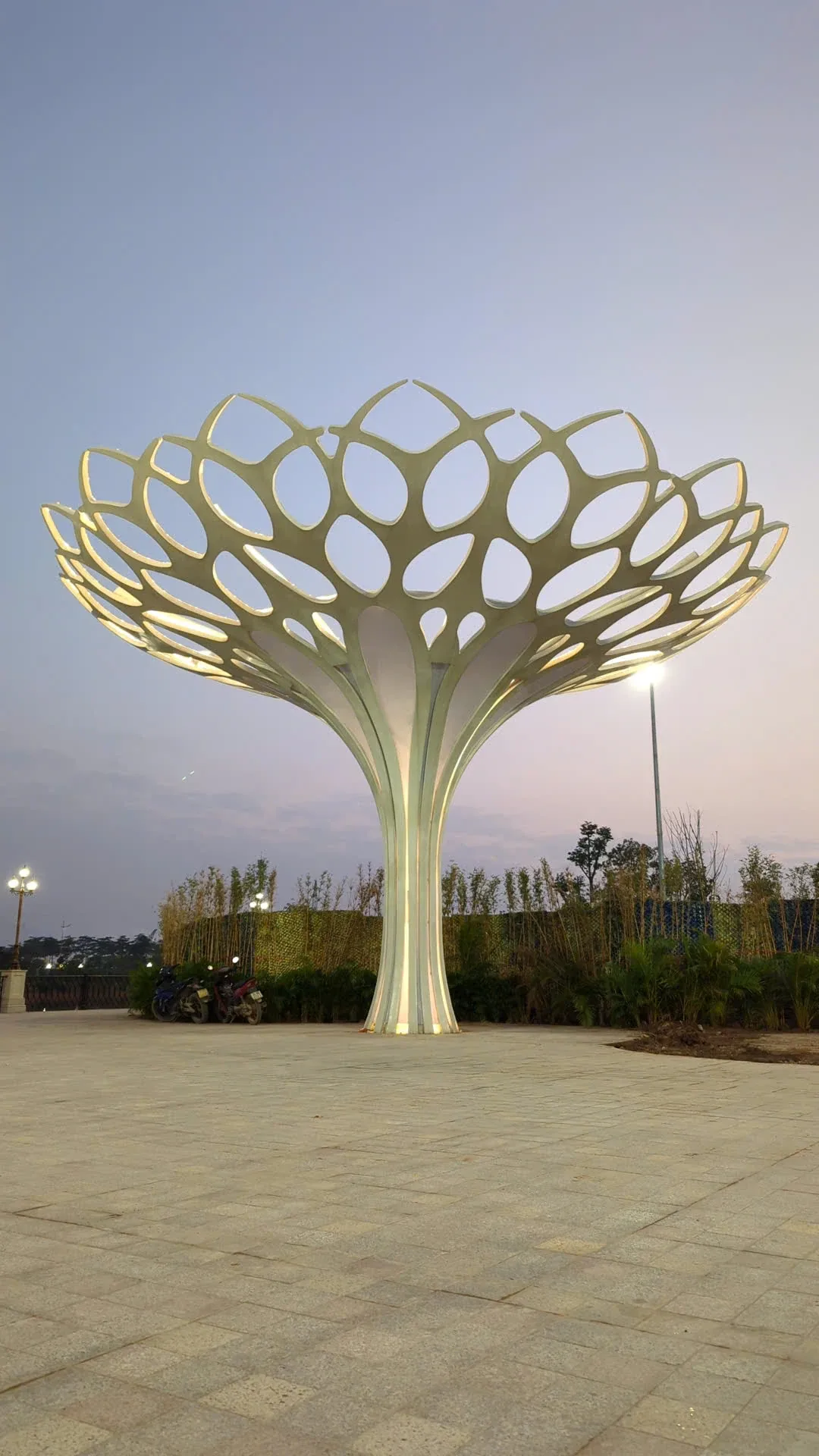

Tạo hình thân mở lên tán có nhiều khoảng rỗng, dùng xem dấu hiệu nào cần giữ khi chuyển thành ký hiệu nhỏ. Ảnh tham khảo từ mohinhdieukhac.vn.

Tách tác phẩm khỏi nền rồi chọn đường bao có giá trị phân biệt

Khoanh phần thuộc tác phẩm trong ảnh nguồn, tách khỏi nhà, cây, hàng rào, người và bóng nền. Với cụm dải đỏ vươn cao, các đường cửa sổ phía sau có thể làm hình trông dày hơn thực tế. Nếu người vẽ lần nét theo ảnh mà không phân biệt, ký hiệu có thể mang cả một đường kiến trúc không thuộc đối tượng. Bản tách nền đầu tiên là bước kiểm thông tin nguồn, chưa phải lúc làm các đường cho đều đẹp.

Tiếp theo, xem phần hình còn lại như một khối đơn sắc. Cụm dải đứng có chiều cao không đều và hướng vươn; nhóm hoa có các phần tán tách nhau; cây tán rỗng mở rộng từ một thân; tượng golf có quan hệ tay, thân và gậy. Những quan hệ này giúp phân biệt bốn hình trước khi dùng màu. Nếu cả cây và cụm hoa đều bị quy thành một chiếc ô, người vẽ đã bỏ mất dấu hiệu cần thiết quá sớm.

Có thể ghi bên mỗi hình hai mục: phải giữ và có thể bỏ. Với cụm dải đứng, có thể cần giữ nhịp cao thấp và cảm giác các dải tỏa ra, trong khi không cần vẽ mọi thanh nhỏ. Với nhóm hoa, giữ các tán riêng cùng cách chúng mở; những đường trang trí rất nhỏ có thể lược. Đây là các đề xuất cho ký hiệu cần thử, không phải yêu cầu sửa tác phẩm thật hoặc xác định ý nghĩa nghệ thuật của nó.

Đừng làm mọi hình có đường bao tròn trịa giống nhau chỉ để bộ ký hiệu đồng bộ. Sự đồng bộ có thể đến từ nét, màu và cách đặt trong ô, còn đặc điểm của vật thể cần được giữ. Một cụm góc cạnh bị bo quá mức sẽ tiến gần hình hoa; một tán rộng bị ép hẹp sẽ mất quan hệ với thân. Sau mỗi lần chỉnh cho đẹp, đặt hình cạnh ảnh gốc để xem nhận diện còn dựa trên cùng những dấu hiệu không.

Các dải đỏ và thanh sáng màu vươn cao với nhịp không đều, dùng tách đường bao tác phẩm khỏi kiến trúc phía sau. Ảnh tham khảo từ mohinhdieukhac.vn.

Giữ khoảng rỗng quan trọng thay vì thu nhỏ tất cả các nét

Ở ký hiệu nhỏ, phần rỗng có thể quyết định hình còn nhận ra hay không. Với cây có tán đục lỗ, tô kín toàn bộ tán làm mất một đặc điểm nổi bật. Nhưng giữ nguyên mọi lỗ nhỏ từ ảnh cũng có thể khiến chúng nhập vào nhau khi in. Hãy thử chọn một số khoảng rỗng đại diện và kiểm sự phân bố của chúng. Mục tiêu là giữ cảm giác tán có hệ lỗ, không tạo một bản kiểm đếm chi tiết của tác phẩm.

Với tượng golf, khoảng giữa tay và thân, khoảng giữa hai chân hoặc đường tách gậy khỏi đầu có thể quan trọng hơn những nếp áo. Nếu thu nhỏ nguyên hình vẽ nhiều nét, các khoảng ấy dễ khép lại. Có thể cần đơn giản hóa vùng xung quanh để khoảng rỗng vẫn đọc được, trong khi giữ quan hệ dáng. Những thay đổi phục vụ ký hiệu cần được người phụ trách chấp thuận nếu có yêu cầu thể hiện tác phẩm theo cách cụ thể.

Thử bản một màu ở kích thước sử dụng, trên cả nền sáng và nền dự kiến của sơ đồ. Nếu hệ nét quá mảnh, tăng độ rõ cần đi cùng kiểm khoảng trống, vì làm dày đồng loạt có thể bít chính những phần đang giúp nhận diện. Có thể bỏ bớt một đường phụ thay vì làm tất cả cùng dày. Quyết định nên dựa vào vùng mất thông tin thật sự, không theo một thao tác áp cho cả bộ.

Trong tình huống giả định, ký hiệu cây và hoa đều hiện thành tán đặc trên bản in thử. Nhóm giữ một vài lỗ rõ ở cây, còn hoa giữ các khoảng chia giữa từng cánh lớn. Hai hình bắt đầu khác nhau bằng cấu trúc, dù cùng màu và chiều cao trình bày. Việc sửa giải quyết cặp dễ nhầm cụ thể; không cần thêm họa tiết hoặc màu mới để buộc người xem ghi nhớ sự khác nhau bằng một dấu phụ.

Cho người xem ghép ký hiệu với ảnh để tìm cặp dễ nhầm

Chuẩn bị một tờ gồm bốn ký hiệu cùng kích thước dùng dự kiến và một nhóm ảnh tác phẩm. Nhờ người chưa theo sát quá trình vẽ ghép từng ký hiệu với ảnh tương ứng. Ở lượt đầu, có thể che tên để tập trung vào hình; lượt sau thêm tên để kiểm toàn bộ cách trình bày. Ghi những cặp bị nhầm và câu hỏi họ đặt ra. Không chỉ hỏi cả bộ có đẹp không, vì câu trả lời thẩm mỹ chưa cho biết khả năng ghép đúng.

Nếu cây bị ghép với hoa, xem họ đã dùng dấu hiệu nào: tán rộng, thân mảnh, màu hay số cụm. Nếu tượng golf bị hiểu thành một người giơ tay, kiểm đường gậy và quan hệ tay với đầu. Nếu cụm dải đỏ bị hiểu thành một ngọn cây, xem các đỉnh và phần chân có bị làm quá giống hình thực vật không. Những nhận xét cụ thể giúp sửa đúng cặp đang cạnh tranh, thay vì vẽ lại toàn bộ bộ ký hiệu.

Cần phân biệt khó nhận ra chủ đề với khó nhận ra đúng tác phẩm. Người xem có thể biết hình là cây nhưng vẫn chọn sai trong hai tác phẩm dạng cây. Khi đó, ký hiệu cần giữ đặc điểm cá biệt rõ hơn. Ngược lại, nếu họ không hiểu hình người đang làm gì nhưng ghép đúng nhờ đường bao độc đáo, nhóm cần cân nhắc nhiệm vụ của sơ đồ. Không phải mọi ký hiệu đều cần kể đủ câu chuyện nghệ thuật để làm được việc nhận diện địa điểm.

Sau sửa, thử lại với thứ tự ảnh khác để giảm việc người tham gia nhớ vị trí hơn là đọc hình. Đây là một kiểm tra thực hành cho phương án cụ thể, không phải kết luận khoa học về mọi người dùng. Nên quan sát những nhu cầu khác nhau và giữ tên bằng chữ như một tín hiệu bổ sung. Ký hiệu không nên là cách duy nhất giúp khách tìm được nơi cần tới, nhất là khi họ không nhìn rõ hoặc không quen hệ hình.

Cụm tạo hình hoa có các tán và cánh tách nhau, dùng so đặc điểm với hình cây tán rỗng; ảnh không xác nhận đây là cùng một địa điểm. Ảnh tham khảo từ mohinhdieukhac.vn.

Đặt ký hiệu lên sơ đồ mà không tạo chỉ dẫn sai

Khi chuyển bộ ký hiệu đã thử lên bản đồ, kiểm mối liên hệ giữa hình, tên và vị trí. Một hình lớn có thể che một ngã rẽ; nhãn dài có thể trôi gần tác phẩm khác. Cần biết điểm nào trên sơ đồ thực sự đại diện vị trí và phần nào chỉ là hình minh họa. Nếu có đường nối hoặc chấm vị trí, sử dụng nhất quán để người xem không hiểu diện tích của ký hiệu là diện tích tác phẩm ngoài thực tế.

Tên nên do đơn vị quản lý xác nhận, nhất là khi tác phẩm có tên chính thức khác với tên gọi mô tả trong ảnh nguồn. Trong bài, các tên cây, cụm dải, hoa và người chơi golf chỉ phục vụ phân tích hình nhìn thấy. Không nên lấy chúng làm tên công khai của dự án khác mà chưa hỏi. Nếu cần tên ngắn để đặt trên sơ đồ, thống nhất mối liên hệ với tên đầy đủ ở bảng thông tin hoặc tài liệu liên quan.

Đường gậy của người chơi golf hoặc hướng vươn của cụm dải không được vô tình thay vai trò mũi tên. Hãy giữ chỉ dẫn tuyến đi đủ riêng biệt để người đọc hiểu rõ. Tương tự, đừng dùng màu ký hiệu gần giống một nhóm tiện ích nếu điều đó tạo cách phân loại ngoài ý muốn. Kiểm bản in và màn hình điện thoại trong bố cục hoàn chỉnh, vì một bộ icon rõ trên trang riêng vẫn có thể bị lẫn giữa nhiều thông tin của bản đồ.

Tư liệu về mô hình composite hoặc bố cục trang trí sự kiện có thể giúp người thiết kế hiểu thêm những dạng vật thể được dùng làm điểm nhận diện. Tuy nhiên, ký hiệu trên sơ đồ phải dựa vào đúng tác phẩm và vị trí cần giới thiệu. Không dùng một mẫu gần giống từ bộ sưu tập ảnh để thay vật thể thật chỉ vì nó dễ giản lược hơn.

Kiểm cặp ký hiệu và vật thật tại điểm người xem gặp nhau

Lượt thử cuối có một nhiệm vụ cụ thể: xem sơ đồ, tới vị trí đã chỉ và nhận ra tác phẩm tương ứng. Quan sát thời điểm người thử chuyển từ nhìn bản đồ sang nhìn không gian. Nếu họ tới đúng chỗ nhưng không nhận ra vật thể, cần xem lại góc hình hoặc dấu hiệu đã giữ. Nếu họ nhận ra tác phẩm nhưng đi sai tuyến, vấn đề có thể nằm ở cách thể hiện đường và vị trí, không nên tự sửa icon để bù cho lỗi khác.

Trong khuôn viên giả định, người thử nhận ra cây tán rỗng ngay khi thấy phần trên nhưng nhầm cụm hoa khi tới từ phía sau. Nhóm cần bổ sung ảnh hướng tiếp cận ấy và đánh giá lại dấu hiệu chung giữa các góc. Có thể giữ các tán riêng nhưng đổi cách chồng chúng trong ký hiệu. Nếu vật thể bị công trình tạm che, giải pháp có thể nằm ở cập nhật chỉ dẫn trong thời gian đó; không nên bóp méo hình để mô tả một trạng thái che khuất nhất thời.

Sau khi bộ ký hiệu hoạt động phù hợp, lưu các nguyên tắc đã giúp nó rõ: đặc điểm phải giữ, khoảng rỗng cần hiện, tên được duyệt và kích thước đã thử. Khi thêm tác phẩm mới, đặt ký hiệu mới cạnh cả bộ để tìm cặp cạnh tranh, thay vì duyệt riêng một hình đẹp. Mỗi icon là một lời gợi nhớ về vật thể cụ thể. Khi lời gợi ấy được kiểm bằng việc ghép ảnh và nhận vật thật, sơ đồ có cơ sở để hỗ trợ người đi tới đúng nơi.

Tượng người chơi golf với tay và gậy tạo đường chéo, dùng kiểm dấu hiệu động tác cùng các khoảng trống khi thu nhỏ hình. Ảnh tham khảo từ mohinhdieukhac.vn.
