Ép nhựa composite: thử trên giấy vì sao vừa mép chưa đủ ôm mặt cong
1. Trước lực ép là câu hỏi tấm phẳng nhận hình cong ra sao
Khi tìm hiểu ép nhựa composite, có một câu hỏi đáng tách ra trước khi bàn đến thiết bị: lớp vật liệu phẳng sẽ nhận hình của một mặt cong như thế nào? Một bài thử bằng giấy giúp nhìn rõ quan hệ giữa đường đi trên mặt và chiều dài mép. Phạm vi ở đây là hình học; giấy không thay cho vật liệu gia cường hay một quy trình sản xuất cụ thể.
Hãy tưởng tượng một đĩa giấy đặt lên một nửa quả cầu. Nếu tâm giấy nằm ở đỉnh, mỗi tia từ tâm ra mép phải đi xuống một phía của mặt cầu. Đồng thời, toàn bộ mép giấy phải chạy quanh vòng chân. Đủ chiều dài để đi xuống chưa chắc đã có đúng chiều dài để đi vòng. Hai yêu cầu nghe gần nhau nhưng đo theo hai đường khác nhau.
Đặt tên cho hai đường cần theo dõi
Trên đĩa phẳng, đánh một bán kính màu đỏ và tô đường tròn ngoài bằng màu xanh. Đường đỏ trả lời câu hỏi từ tâm đến mép dài bao nhiêu. Đường xanh trả lời câu hỏi đi hết một vòng mép dài bao nhiêu. Khi chuyển tấm giấy sang không gian, hãy theo dõi chính hai dấu ấy, thay vì chỉ nhìn đường bao của cả vật từ phía trước.
Cách đánh dấu còn giúp tránh một nhầm lẫn quen thuộc: mép nhìn trên ảnh khép kín không có nghĩa mọi điểm bên trong đều áp sát. Một tấm có thể vừa chạm ở vành nhưng nhô lên giữa mặt; cũng có thể chạm ở đỉnh rồi gom thành nếp gần chân. Vì vậy, điều cần tìm là sự tương thích của những chiều dài đã đánh dấu trên cùng một tấm.

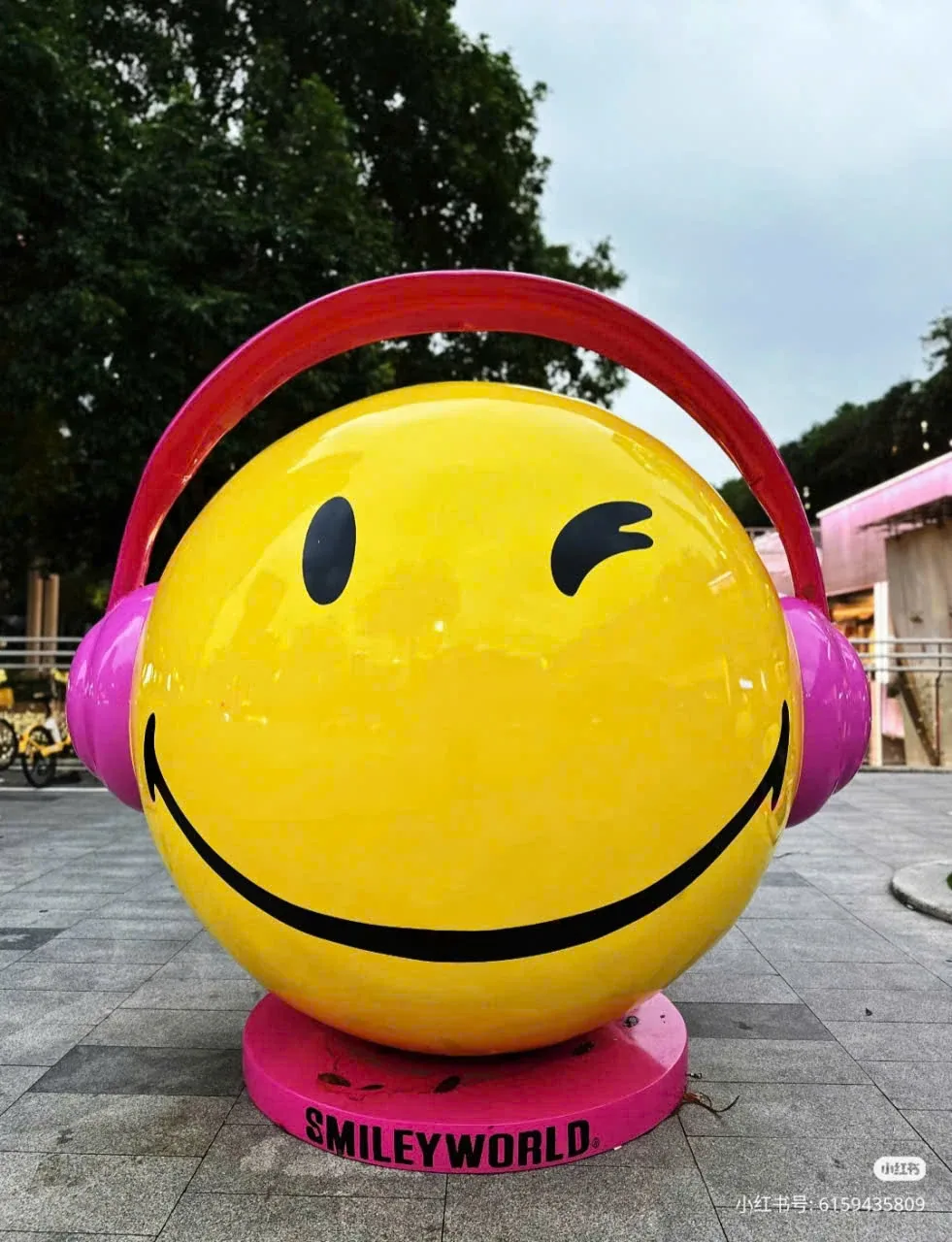

Bài toán dùng đơn vị độ dài tùy chọn và bán kính 10 để phép tính dễ theo dõi. Có thể vẽ nhỏ với mỗi đơn vị bằng 3 mm, nhưng mọi số phải cùng tỷ lệ. Những ảnh từ Mô Hình Điêu Khắc cung cấp bối cảnh hình khối; chúng không phải mẫu đã đo cho các phép tính bên dưới.
2. Cuộn một hình chữ nhật thành mặt trụ để đối chiếu
Bắt đầu với một mặt trụ bán kính 10, cao 5, chỉ có phần thân và bỏ hai đáy. Nếu cắt dọc một đường thẳng từ trên xuống rồi trải phần thân ra, hình phẳng tương ứng là chữ nhật. Chiều cao của nó bằng 5. Chiều rộng cần bằng chu vi đường tròn bán kính 10, tức 2 × π × 10 = 20π, xấp xỉ 62,832.
Cuộn ngược hình chữ nhật ấy sao cho hai cạnh cao 5 chạm nhau. Không tính thêm một dải chồng mép vào chiều rộng. Đường ngang sát mép trên thành một vòng tròn; đường ngang sát mép dưới cũng thành vòng có cùng chu vi. Mỗi đường dọc vẫn nối hai vòng bằng một đoạn dài 5. Hai nhóm đường đã có chỗ đặt mà không cần đổi chiều dài.
Lưới đánh dấu giúp phân biệt uốn với co
Nếu muốn quan sát trên giấy, vẽ vài đường ngang và dọc trước khi cuộn nhẹ. Không cần dán kín. Nhìn nghiêng, các ô gần hai bên có thể trông hẹp hơn các ô chính diện. Đó là hình ảnh của ô trên một mặt đang quay khỏi mắt. Muốn biết giấy có đổi kích thước hay không, phải theo đường đánh dấu trên giấy, không lấy bề rộng nhìn thấy trong ảnh làm số đo.
Trong mô hình tấm mỏng lý tưởng, cuộn thành thân trụ giữ được các chiều dài nội tại. Điều này khác với việc giữ khoảng cách thẳng xuyên qua không gian giữa hai điểm. Hai đầu cạnh rộng vốn cách nhau 20π trên tờ phẳng sẽ gặp nhau khi cuộn kín, nhưng đường đi dọc cạnh ấy vẫn dài 20π. Đường đo phải được xác định trước khi so sánh.
Đối chiếu này cho ta một trường hợp dễ kiểm: những vòng ở các độ cao khác nhau đều có cùng kích thước. Chuyển sang bán cầu, vòng gần đỉnh nhỏ hơn vòng gần chân. Do đó, không thể bê nguyên cách quấn hình chữ nhật vào một phần mặt thu hẹp dần rồi coi mọi đường ngang vẫn tương ứng như ở trụ.
3. Đặt tâm giấy ở đỉnh, các tia đi theo kinh tuyến
Vẽ nửa trên của một đường tròn bán kính R = 10 trong hình nhìn ngang. Gọi điểm cao nhất là đỉnh, còn đường tròn nằm ngang lớn nhất là xích đạo. Một đường đi trên mặt từ đỉnh đến xích đạo theo kinh tuyến tương ứng với một phần tư đường tròn lớn. Vì chu vi đường tròn lớn là 2πR, đoạn cần đi dài πR/2 = 5π, xấp xỉ 15,708.
Phải phân biệt đoạn cung này với chiều cao 10 của bán cầu. Chiều cao là khoảng đo thẳng theo phương đứng từ đỉnh xuống mặt phẳng xích đạo. Cung kinh tuyến men theo bề mặt cong nên dài hơn. Dùng chiều cao để chọn bán kính đĩa giấy sẽ thay đường cần đo, dù cả hai phép đo đều bắt đầu ở vùng đỉnh.
Giữ rõ cách đặt trước khi tính
Ta quy định tâm đĩa trùng đỉnh bán cầu; các tia bán kính của giấy đi theo các kinh tuyến; mép ngoài đi đúng một vòng xích đạo. Giấy tiếp xúc trơn với mặt, không cắt, không nhăn, không chồng và không thay đổi bất kỳ chiều dài nào trong mặt tấm. Đây là cách đặt cụ thể đang được kiểm tra, không phải một chứng minh cho mọi cách ánh xạ tùy ý giữa hai bề mặt.
Dưới các điều kiện ấy, một tia giấy muốn tới vành phải dài 5π. Riêng mép ngoài lại phải dài bằng chu vi xích đạo, tức 20π, xấp xỉ 62,832. Hai số này không mâu thuẫn tự thân: chúng thuộc hai đường khác nhau trên bán cầu. Vấn đề xuất hiện khi buộc chúng đồng thời là bán kính và chu vi của cùng một đĩa phẳng.
Trên đĩa tròn, chu vi luôn bằng 2π lần bán kính. Có thể vẽ hai vòng đồng tâm rồi kiểm tỷ lệ ấy trước khi nghĩ đến mặt cầu. Ta sẽ chọn hai đĩa, mỗi đĩa ưu tiên một điều kiện. Cách làm này cho biết chính xác điều kiện còn lại bị thiếu hoặc dư ở đâu, thay vì kết luận chung rằng tấm giấy không vừa.
4. Hai đĩa giấy thỏa hai điều kiện khác nhau
Đĩa A có bán kính 10. Chu vi của nó bằng 20π, khớp với chu vi xích đạo của bán cầu. Nhưng tia đỏ từ tâm tới mép chỉ dài 10, trong khi đường kinh tuyến cần 5π. Khoảng thiếu là 5π − 10, xấp xỉ 5,708. Nếu giữ tâm ở đỉnh và giữ tia theo kinh tuyến, mép đĩa A chưa tới được xích đạo.
Có thể hình dung kết quả mà không dùng diện tích. Đặt một sợi chỉ dài 10 theo cung từ đỉnh xuống, nó dừng trước chân cung dài 15,708. Cho nhiều sợi như vậy quay quanh đỉnh vẫn không tăng chiều dài từng sợi. Việc đường ngoài của đĩa có đúng tổng chu vi cần thiết không bổ sung phần thiếu trên đường đi xuống.
Đĩa đủ đường đỉnh–vành lại có mép quá dài
Đĩa B được chọn bán kính 5π. Lần này tia đỏ đủ dài để men từ đỉnh tới xích đạo. Chu vi đĩa lại là 2π × 5π = 10π², xấp xỉ 98,696. So với vành cần 62,832, mép có phần dư 10π² − 20π, xấp xỉ 35,864. Đây là chênh lệch giữa hai chiều dài vòng trong mô hình, không phải lượng vật liệu phải nén khi chế tạo.
Chia chu vi đĩa B cho chu vi xích đạo được π/2, xấp xỉ 1,571. Nghĩa là với cùng điều kiện đủ đường từ đỉnh xuống vành, vòng ngoài của đĩa dài khoảng 1,571 lần vòng đích. Tỷ số này không nói cần ép mạnh bao nhiêu. Phép tính chưa có lực, độ dày hoặc tính chất vật liệu; đưa một giá trị áp suất vào sẽ là thêm thông tin chưa được xác định.
Điều đáng chú ý là hai điều kiện đòi hai bán kính đĩa khác nhau: 10 để vừa chu vi và 5π để đủ cung đi xuống. Chọn một bán kính nằm giữa chúng cũng không làm cả hai bằng đúng đồng thời. Trong cách đặt đã quy định, thay đổi độ khéo của tay không giải được xung đột này nếu vẫn giữ nguyên mọi chiều dài của tấm.
Nếu tờ giấy thực có nếp, phần mép có thể đi theo đường gấp dài hơn đường vòng trơn mà mắt đang so. Nếu có chồng mép, một số vùng phủ lên nhau. Nếu kéo làm thay đổi dấu đo, điều kiện giữ chiều dài đã bị bỏ. Nhận ra thay đổi cụ thể ấy có ích hơn việc chỉ gọi mẫu là thành công hay thất bại.
5. Cắt bớt một hình quạt cho vừa vành sẽ tạo bài toán khác
Giữ bán kính đĩa B bằng 5π rồi bỏ một miếng hình quạt. Ta muốn cung ngoài của phần còn lại dài 20π. Trong đơn vị radian, độ dài cung bằng bán kính nhân góc ở tâm. Vì thế góc cần giữ là 20π/(5π) = 4 radian, xấp xỉ 229,183 độ. Góc bỏ đi bằng 2π − 4 radian, xấp xỉ 130,817 độ.
Phép cắt đã làm đúng một việc: giảm chiều dài cung ngoài tới giá trị cần cho vành. Bán kính phần còn lại vẫn dài 5π. Nhưng hai điều kiện ở đỉnh và mép chưa mô tả toàn bộ vùng giữa chúng. Để thấy điều này, hãy chủ động cuộn phần hình quạt thành một nón tròn xoay có đáy là đường tròn và đỉnh nằm trên tâm đáy.
Một chiếc nón vừa vành vẫn khác bán cầu
Với hình nón tròn xoay vừa chọn, cung 20π khép thành đáy bán kính 10; cạnh bán kính 5π thành đường sinh. Tam giác vuông qua trục nón có cạnh huyền 5π và cạnh đáy 10. Chiều cao vì vậy bằng căn của [(5π)² − 10²], xấp xỉ 12,114. Bán cầu ban đầu chỉ cao 10. Hai vật cùng vành đáy nhưng khác hình dáng phía trên.
Trên nón, đường sinh từ đỉnh xuống vành là đoạn thẳng. Trên bán cầu, kinh tuyến là cung cong. Chỉ nối hai cạnh bán kính với nhau không bắt buộc mọi hình có thể tạo ra đều là nón tròn xoay; ở đây ta đã chủ động chọn dạng nón ấy làm một phản ví dụ. Nó chứng minh rằng vừa chu vi ngoài chưa đủ xác nhận phủ đúng bán cầu.
Có thể kiểm thêm một vòng giữa mặt. Đi từ đỉnh xuống nửa chiều dài kinh tuyến thì quãng đường là 2,5π. Vị trí tương ứng trên bán cầu có góc ở tâm π/4 tính từ phương đỉnh; bán kính vòng ngang bằng 10 × sin(π/4) = 5√2. Chu vi vòng này là 10√2π, xấp xỉ 44,429.
Trên hình quạt giữ góc 4 radian, cung ở khoảng cách 2,5π từ tâm chỉ dài 4 × 2,5π = 10π, xấp xỉ 31,416. Như vậy phép bỏ một góc cố định cho vừa vòng ngoài lại làm vòng giữa thiếu chiều dài so với bán cầu. Muốn kiểm một mặt, hãy nhìn cả những đường nằm bên trong mép, thay vì dừng ngay khi hai đầu mép gặp nhau.
6. Thử giấy nhẹ nhàng và ghi điều kiện đã thay đổi
Phần quan sát tùy chọn chỉ cần giấy mỏng sạch và một đồ vật nhỏ có phần tròn nhẵn, đứng vững trên bàn, không nóng và không dễ vỡ. Đồ vật ấy không nhất thiết là bán cầu chuẩn. Vì vậy, hãy xem đây là cách nhận biết nếp, khe và vùng rời mặt; không dùng nó để xác nhận những con số của mô hình R = 10.
Đánh tâm và vài tia lên giấy. Đặt tâm ở vùng đỉnh, đỡ nhẹ rồi nhìn mép từ nhiều phía. Không miết mạnh để buộc giấy nhận một hình mong muốn. Ghi điều thật sự thấy bằng vị trí: chẳng hạn mép bên phải nhấc khỏi mặt, hai phần giấy chồng gần phía trước, hoặc một nếp chạy từ vành hướng lên trên. Chưa nhìn rõ thì để mục đó chưa xác định.
Thay một điều kiện trên một tờ mới
Có thể dùng một bản giấy khác để thử vài đường chẻ ngắn từ mép ngoài vào. Dùng kéo phù hợp, giữ tay khỏi đường cắt; không cần cắt tới tâm. So tờ nguyên với tờ có đường chẻ bằng cùng cách đặt. Mỗi đường cắt tạo thêm hai cạnh tự do, cho các vùng lân cận khả năng tách hoặc chồng khác trước. Sự thay đổi đáng ghi là chuyển động của những cạnh mới này.
Không có số đường chẻ cố định nào được suy ra từ phép tính 35,864. Con số ấy chỉ thuộc vòng ngoài của đĩa B và bán cầu đã chọn. Vị trí, chiều sâu đường chẻ và hình đồ vật thử đều đang khác nhau. Chia thành các dải hẹp có thể cho một dạng xấp xỉ khác, nhưng không tự chứng minh các mảnh hữu hạn phủ trơn chính xác toàn bộ bán cầu mà không đổi chiều dài.
Sau quan sát, giữ hai tờ cạnh nhau và nhìn lại các nét đã đánh. Một nếp có thể giấu phần giấy khi nhìn từ trước; khe cho thấy hai cạnh đã xa nhau; chồng mép cho thấy có vùng được phủ hai lần. Mô tả ba hiện tượng riêng giúp trả lời tấm đã nhận hình bằng cách nào. Bài viết không giả định người đọc chắc chắn sẽ thấy số nếp hay kiểu khe cụ thể.
7. Từ mô hình giấy trở lại lớp vật liệu trên khuôn

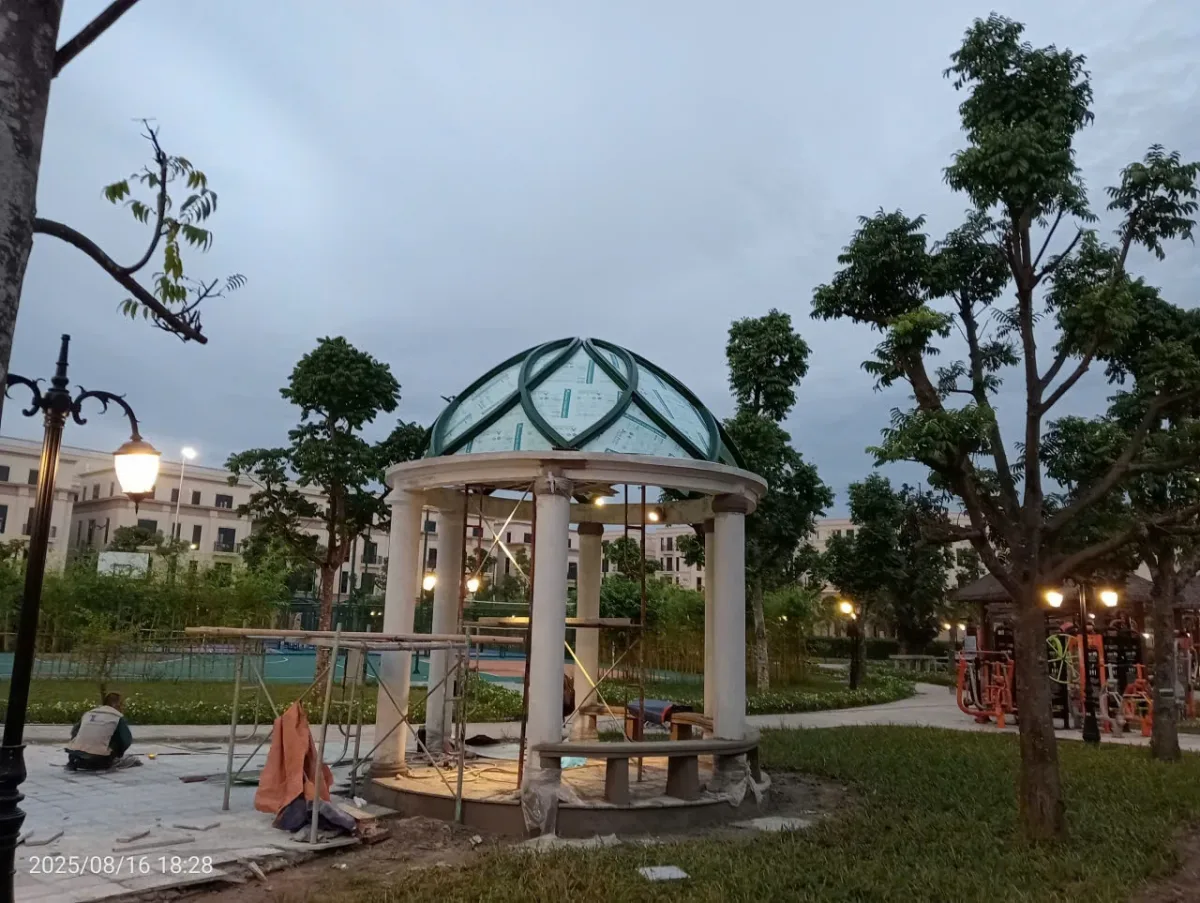

Giá trị của bài giấy nằm ở cách đặt câu hỏi: đường nào cần đủ dài, vòng nào cần khớp và có cho phép xuất hiện cạnh tự do hay không. Khi xem các dự án tạo hình, có thể dùng ba câu hỏi ấy để đọc một hình phác thảo. Một vùng tròn trên hình phối cảnh chưa cho đủ các đường đo cần thiết để chọn miếng phủ.
TAP Plastics mô tả kiểu dệt của vải 7725 giúp sản phẩm ôm các mặt cong phức tạp. Đây là mô tả của nhà cung cấp cho sản phẩm cụ thể; giấy nguyên tấm không đại diện cho mọi vải gia cường.
WEST SYSTEM giải thích rằng nếp gấp ở màng túi tạo phần dư để màng ôm vùng cong; thiếu nếp có thể gây bắc cầu hoặc rách. Nhận xét này dành cho màng túi. Nếp gấp của túi không đồng nghĩa cho phép lớp gia cường bên dưới bị nhăn.
Giữ kết luận đúng với những gì đã tính
Quay lại hai nét đỏ và xanh, ta có thể nói rõ vì sao mỗi đề xuất thay đổi bài toán. Đổi kích thước toàn bộ đĩa làm cả tia và chu vi đổi cùng tỷ lệ. Bỏ một hình quạt giữ chiều dài tia nhưng giảm các cung theo một góc cố định. Chẻ mép tạo thêm ranh giới. Gấp nếp làm đường vật liệu rời khỏi đường trơn của mặt đích. Mỗi thao tác cần được nhận diện riêng.
Cũng cần phân biệt thu nhỏ mô hình với thay hình. Nếu giảm mọi kích thước theo cùng tỷ lệ, hai chiều dài 5π và 20π giảm cùng tỷ lệ ấy; tỷ số chu vi đĩa B với vành vẫn là π/2. Nhưng đổi từ bán cầu sang một bồn nông hoặc một mặt nhiều múi làm quan hệ giữa các đường thay đổi. Khi đó phải dựng lại hình cần phủ, không chỉ nhân số cũ.
Thử kiểm bằng bán cầu nhỏ hơn, R = 5. Cung đỉnh–vành bằng 2,5π, khoảng 7,854; chu vi xích đạo bằng 10π, khoảng 31,416. Đĩa đủ cung đi xuống có bán kính 2,5π, nên chu vi là 5π², khoảng 49,348. Phần dư còn khoảng 17,932, bằng một nửa trường hợp R = 10. Cả hai độ dài cùng giảm một nửa, còn tỷ số 49,348/31,416 vẫn xấp xỉ 1,571. Thu nhỏ hình không xóa xung đột giữa hai yêu cầu.
Bồn có mép lượn nhiều múi trong ảnh là ví dụ để dừng việc áp số tự động. Tên gọi chung là mặt cong không làm nó trở thành bán cầu bán kính 10. Kết quả 35,864 không thể dùng làm phần bù hay lượng cắt cho vật ấy. Ảnh cũng không cho biết đường vật liệu trên mặt đã đi qua những vùng nào hoặc bằng cách nào tạo ra hình cuối cùng.
Sau cùng, bài toán đã tách được hai yêu cầu tưởng như giống nhau: đủ chiều dài từ đỉnh tới vành và khớp chu vi vòng ngoài. Một lời giải cho mép vẫn cần được kiểm ở phần giữa mặt. Giữ thói quen gọi đúng đường đo và điều kiện đã thay đổi sẽ giúp việc trao đổi về hình khối cụ thể hơn, trước khi chuyển sang đánh giá vật liệu và phương án thực hiện.
